Anthem P5 Statement, усилитель мощности

INFORMACIJA

• Мощность: 2 x 1800 Вт.
• Диапазон частот: 20 - 20 кГц (0, -0,15 дБ).
• Чувствительность: (RCA/XLR) 28,3 В (среднеквадратичное значение) (100 Вт/8 Ом).

ОПИСАНИЕ

Каскодированная ступень обратной связи

Вместо классического дифференциального входного каскада усилители P5 используют фирменную топологию входного сигнала. Восемь малошумящих биполярных входных транзисторов, подобранных вручную для достижения максимального баланса, объединены в каскадную схему обратной связи с активной нагрузкой. Термоусадочная трубка вокруг каждой критической пары входов обеспечивает точное отслеживание температурных характеристик. Благодаря минимальному уровню искажений, это обеспечивает исключительно линейную характеристику, превосходную полосу пропускания и надежность усилителя.

Независимые источники питания

P5 — один из самых чистых и тихих усилителей в отрасли. Каждый канал оснащён двумя отдельными автономными источниками питания, питаемыми от изолированных обмоток трансформатора. Усилители обеспечивают стабильную, непрерывную мощность на максимальной выходной мощности независимо от количества задействованных каналов. Некоторые усилители склонны к самовозбуждению при низкоомной нагрузке, в то время как P5 сохраняет идеальную стабильность. В случае ограничения сигнала схема питания с отслеживанием насыщения обеспечивает плавное восстановление. Поскольку стабилизированный источник питания в каскаде драйвера устраняет шумы, излучаемые мостовым выпрямителем, P5 достигает практически бесшумного уровня шума.

Массивные тороидальные трансформаторы

Эти тороидальные источники питания с низким импедансом и умеренными характеристиками, выполненные в компактном корпусе, обеспечивают бесперебойную подачу чистой, бесшумной энергии. Они разработаны для снижения уровня шума, а последовательный запуск значительно снижает переходные процессы в сети и ток во время запуска, предотвращая случайное срабатывание автоматических выключателей.

Четырнадцать биполярных выходных устройств

Производительность усилителя зависит от количества высококачественных сильноточных устройств, используемых в выходном каскаде. Чем больше их задействовано на канале, тем выше мощность для создания крещендо и взрывов, а также тем больше резервного тока. Разработчики Anthem использовали по четырнадцать биполярных выходных устройств на канал, что обеспечивает огромный резервный ток.

Печатные платы ручной разработки

Двухслойные печатные платы военного образца (класса FR-4) из стеклоэпоксидной смолы имеют металлизированные сквозные отверстия и медные дорожки толщиной 2 унции, обеспечивающие отличную проводимость. Высокая потребляемая мощность и наличие заземляющих слоев обеспечивают сверхнизкий уровень шума и улучшенную защиту от паразитного внутреннего и внешнего электромагнитного излучения от других устройств.

Конструкция «Без предохранителя»

P5 напрямую подключен к конденсаторной батарее источника питания, сохраняя сверхнизкое сопротивление и обеспечивая большую мощность, доступную усилителю. Результат — заметно превосходные характеристики. При коротком замыкании на выходе сработает только автоматический выключатель сети переменного тока, что избавит от необходимости замены предохранителей. Резервный источник питания с низким энергопотреблением экранирован самовосстанавливающимися PTC-термисторами.

Соединительные клеммы и истинно сбалансированные входы

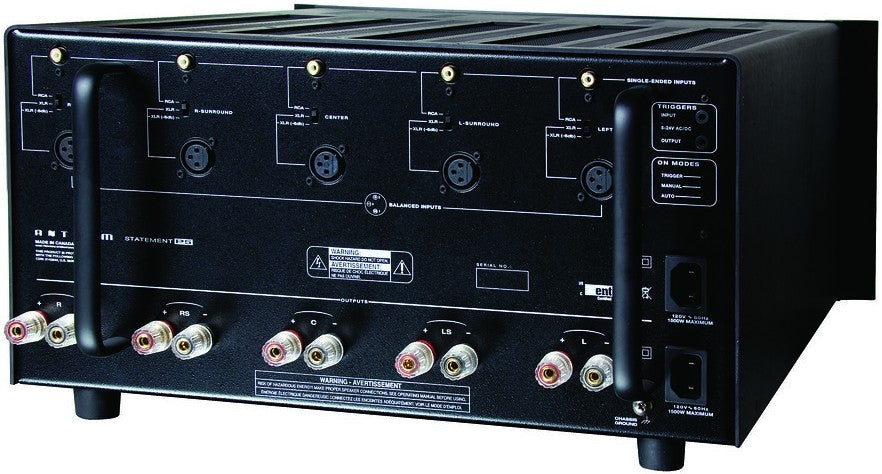

Специально разработанные винтовые клеммы увеличенного размера с позолотой обеспечивают лёгкость подключения, постоянную подачу полной мощности и подходят для больших разъёмов акустических кабелей. Трёхпозиционный переключатель на задней панели обеспечивает вход RCA, балансный вход XLR профессионального уровня и балансный вход XLR с ослабленным сигналом. Позолоченные гнезда RCA и балансные разъёмы XLR обеспечивают высочайшее качество входного сигнала.

Алюминиевые мойки увеличенного размера

Благодаря радиатору площадью более 1125 квадратных дюймов, смоделированному на компьютере, на каждый канал, P5 превосходно справляется с рассеиванием тепла, выделяемого при высокой мощности. Это устраняет необходимость в шумных вентиляторах охлаждения. Термодатчик на каждом радиаторе регулярно контролирует безопасную рабочую температуру.

Элегантный дизайн

Корпус P5, произведенный в Северной Америке, выполнен из мелкозернистого шлифованного алюминия и оснащен экструдированными алюминиевыми ручками. Корпус из толстой стали толщиной 12 AWG с низким резонансом и большие алюминиевые радиаторы обеспечивают внушительную массу и надежность. P5 оснащен розетками IEC AC и съёмными мощными и качественными кабелями питания 14 AWG.

ТЕХНИЧЕСКИЕ ДАННЫЕ

СПЕЦИФИКАЦИИ

- В: 5 однотактных, 5 апр.
- Выход: 5 пар винтовых клемм,
- Вход/выход реле-триггера: 3,5 мм моно
- КНИ+Ш: 0,0007%/0,008%, @1/20 кГц
- IMD: 0,00019% (CCIF, 325 Вт на 8 Ом)
- Полоса пропускания: 10–150 кГц (0/-3 дБ, 8 Ом)
- Частотная характеристика: 20 - 20 кГц (0, -0,15 дБ)
- Чувствительность (RCA/XLR) 28,3 В (среднеквадратичное значение) (100 Вт/8 Ом)
- Сопротивление: 18 кОм (RCA), 22 кОм (XLR)
- Затухание: >600/400 при 20/1 кГц (8 Ом)
- Соотношение сигнал/шум: 125 дБ, A-взвешенное (325 Вт)
- Перекрестные помехи: -140/-80 дБ (20 Гц-кГц)
- Коэффициент усиления напряжения: 29 дБ
- Скорость нарастания: 40 В/мкс
- Сопротивление: 8/4/2 Ом, 325/500/675 Вт
- Электропитание: 105–130 В, 60 Гц
- Потребление: максимум 2 x 1800 Вт
- Размеры (ВхШхГ): 23,8 x 49 x 57,2 см
- Вес (без упаковки): 59 кг
