Audiotec Fischer AMI Tuning kit

INFORMACIJA

Комплексное решение для измерения автомобильных сигналов и акустики
Набор AMI Tuning Kit представляет собой полностью укомплектованную измерительную систему, которая сочетает в себе профессиональный интерфейс AMI с набором высококачественных принадлежностей, предлагающих все необходимое для точного анализа сигналов и акустики в современных звуковых системах на базе DSP. Разработанный как комплексный, готовый к использованию пакет, он является идеальным решением для тех, кто требует максимальной точности, бесшовной интеграции и гибкости мобильного использования. В его основе: AMI – созданный для идеальной работы в гармонии с программным обеспечением Audiotec Fischer DSP PC-Tool и дополненный интеллектуальными аксессуарами для сценариев реальных измерений.

Высокоточные акустические и сигнальные измерения – везде, где это необходимо

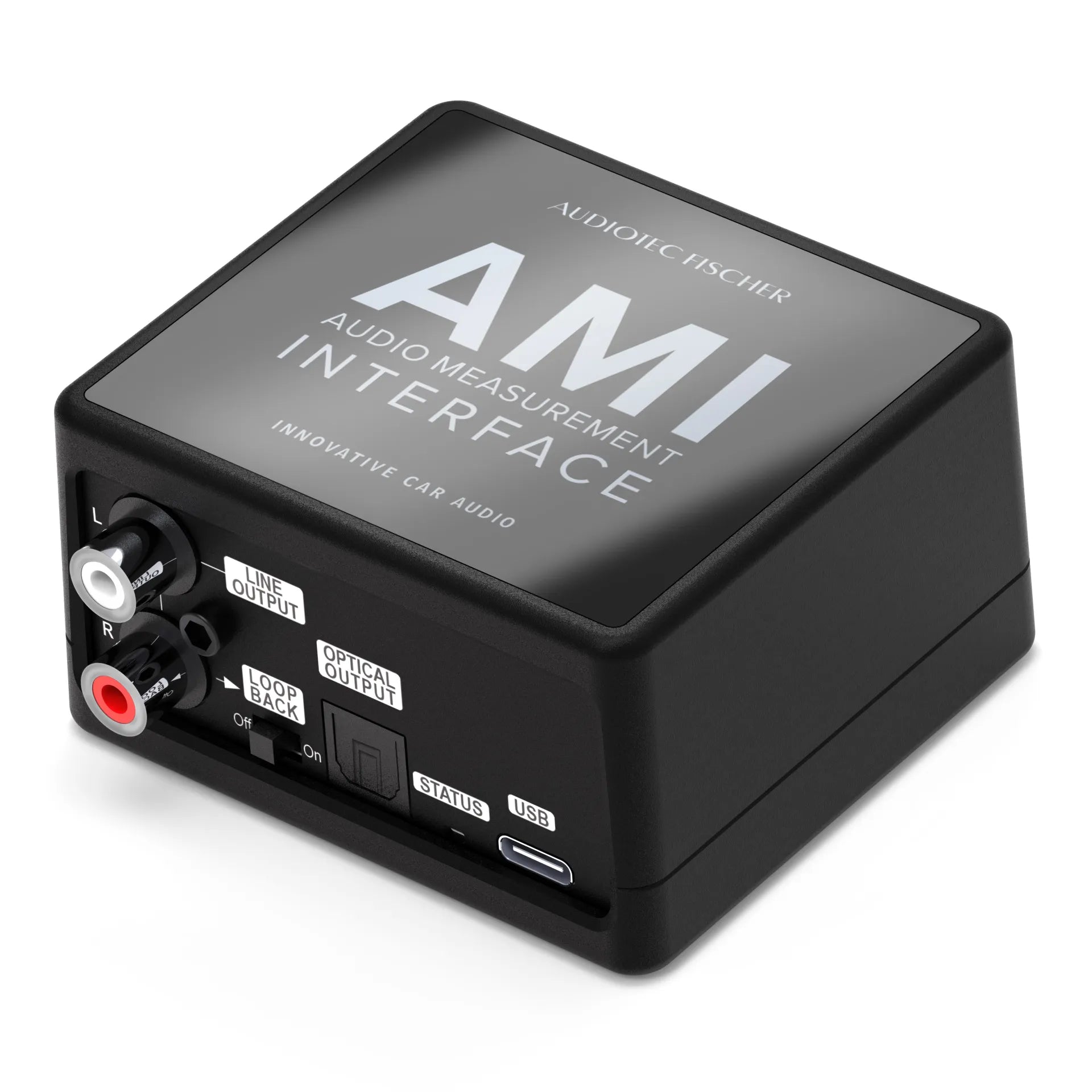

AMI служит центральным измерительным узлом, обеспечивая все необходимые подключения для широкого спектра электрических и акустических аналитических задач. Комплект включает в себя известный Beyerdynamic MM-1 – точно откалиброванный конденсаторный измерительный микрофон...

Технические данные

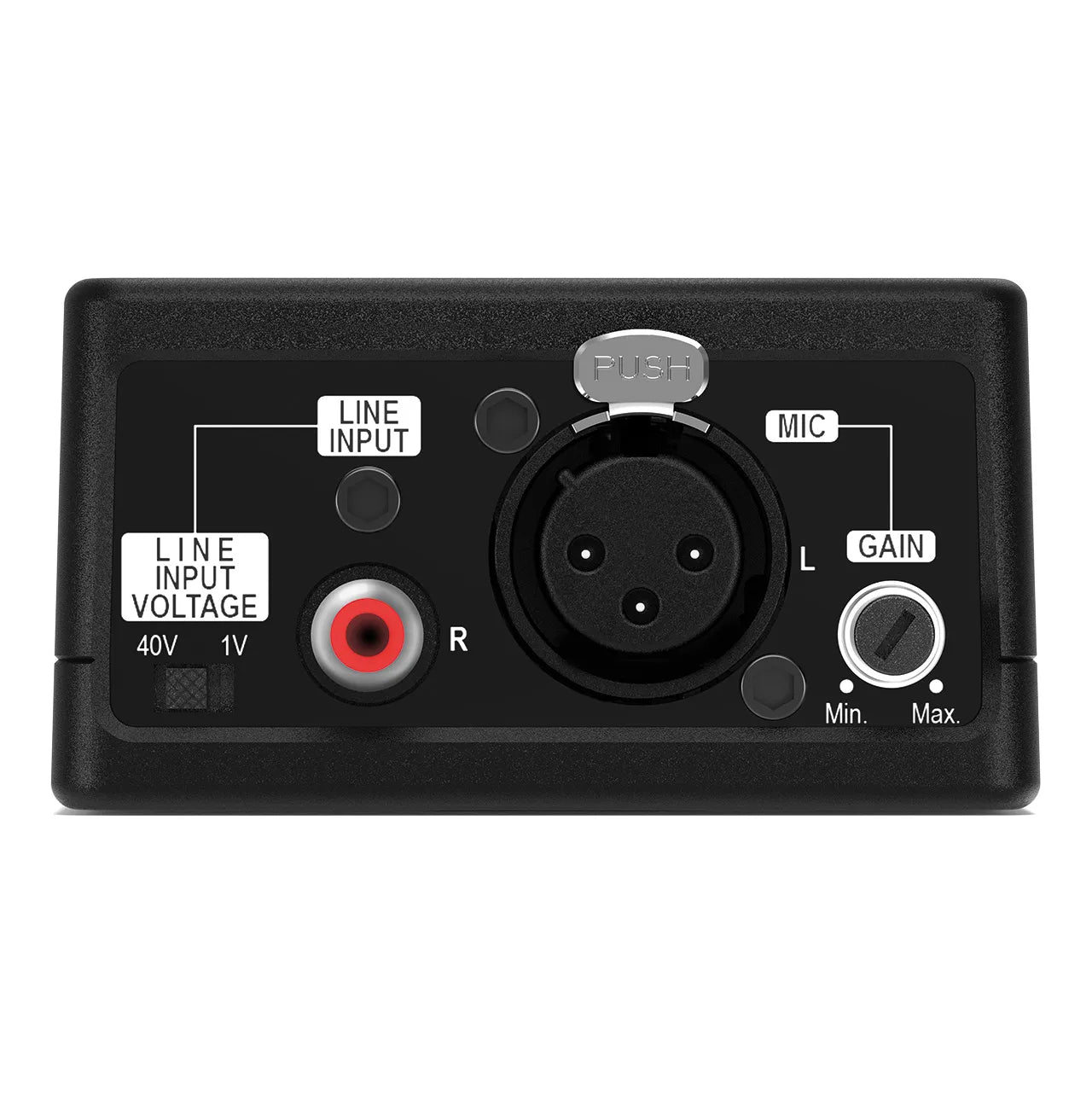

Входы:
1 x Вход для микрофона
1 x Линейный вход

Характеристики микрофонного входа

Частотная характеристика:
12 Гц - 44 кГц (+/-1 дБ)

Динамический диапазон:
95 дБ (взвешенный по А)

Входная чувствительность:
5 - 200 мВ

Фантомное питание:
Да (24 Вольта)



Характеристики линейного входа

Частотная характеристика:
8 Гц - 44 кГц (+/-1 дБ)

Динамический диапазон:
101 дБ (взвешенный по А)

Входная чувствительность:
макс. 1 В / макс. 40 В

Входное сопротивление:
10 кОм

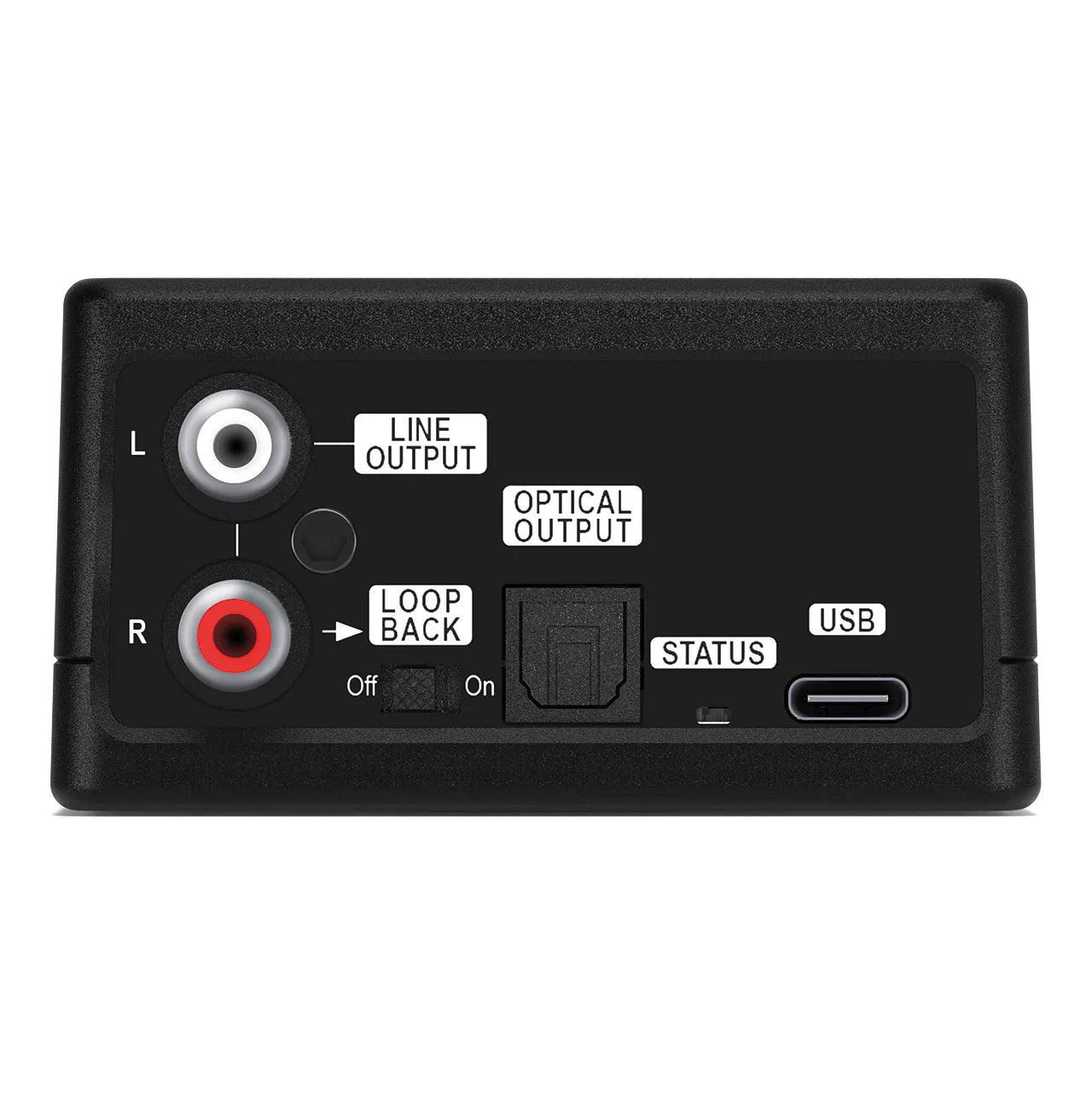

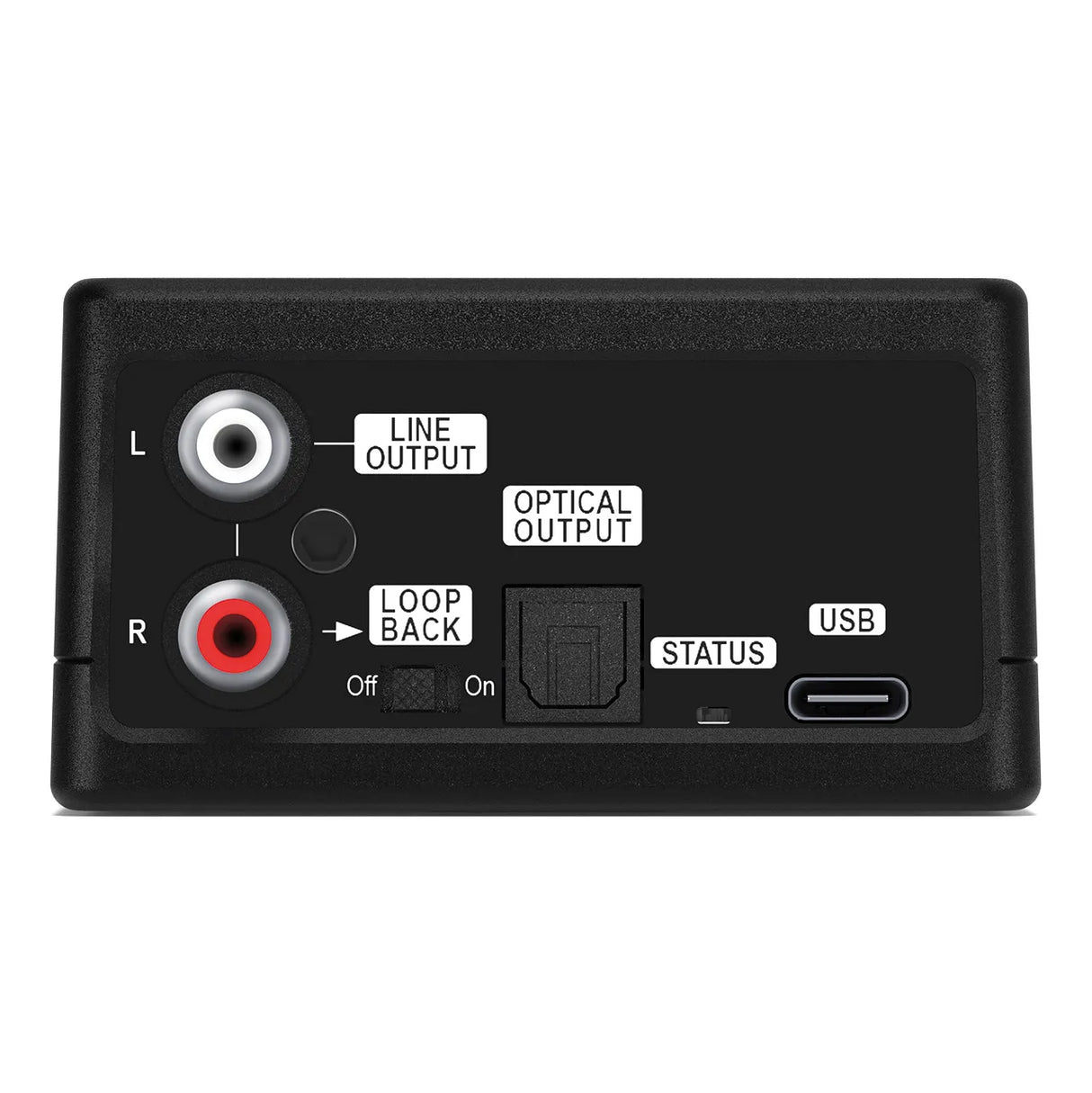

Выходы:
2 x Линейный выход
1 x Оптический выход (SPDIF)


Характеристики линейного выхода


Частотная характеристика:
7 Гц - 44 кГц (+/-1 дБ)

Динамический диапазон:
100 дБ (взвешенный по А)

Максимальное выходное напряжение:
900 мВ (RMS)

Минимальная нагрузка:
5 кОм

Функция обратной связи:
Да


Общие характеристики


Частота дискретизации аудио:
96 кГц / 32 Бит

Потребление USB-питания:
макс. 250 мА

Поддерживаемые операционные системы:
Windows, macOS, iOS и Android



Микрофон


Принцип преобразования:
Конденсаторный (с обратным электретом)

Принцип работы:
Приемник давления

Частотная характеристика:
20 – 20 000 Гц (50 – 16 000 Гц ± 1,5 дБ), скорректированная по диффузному полю

Диаграмма направленности:
Всенаправленная

Чувствительность (0 дБ = 1 В/Па)
15 мВ/Па (= -36,5 дБВ) ± 1 дБ

Номинальное сопротивление:
160 Ом

Номинальное сопротивление нагрузки:
≥ 2,2 кОм

Максимальный SPL (уровень звукового давления)
122 дБ SPL при f = 1 кГц, k = 1%, RL = 2,2 кОм

Отношение сигнал/шум (относительно 1 Па)
57 дБ

Эквивалентный уровень шума, взвешенный по А:
Прибл. 26 дБ(А)

Электропитание:
Фантомное питание 12 – 48 В

Потребляемый ток:
Прибл. 1,9 мА

Выход:
Электронно-симметричный



Совместимость:
DSP PC-Tool 6
DSP PC-Tool 5
DSP PC-Tool 4

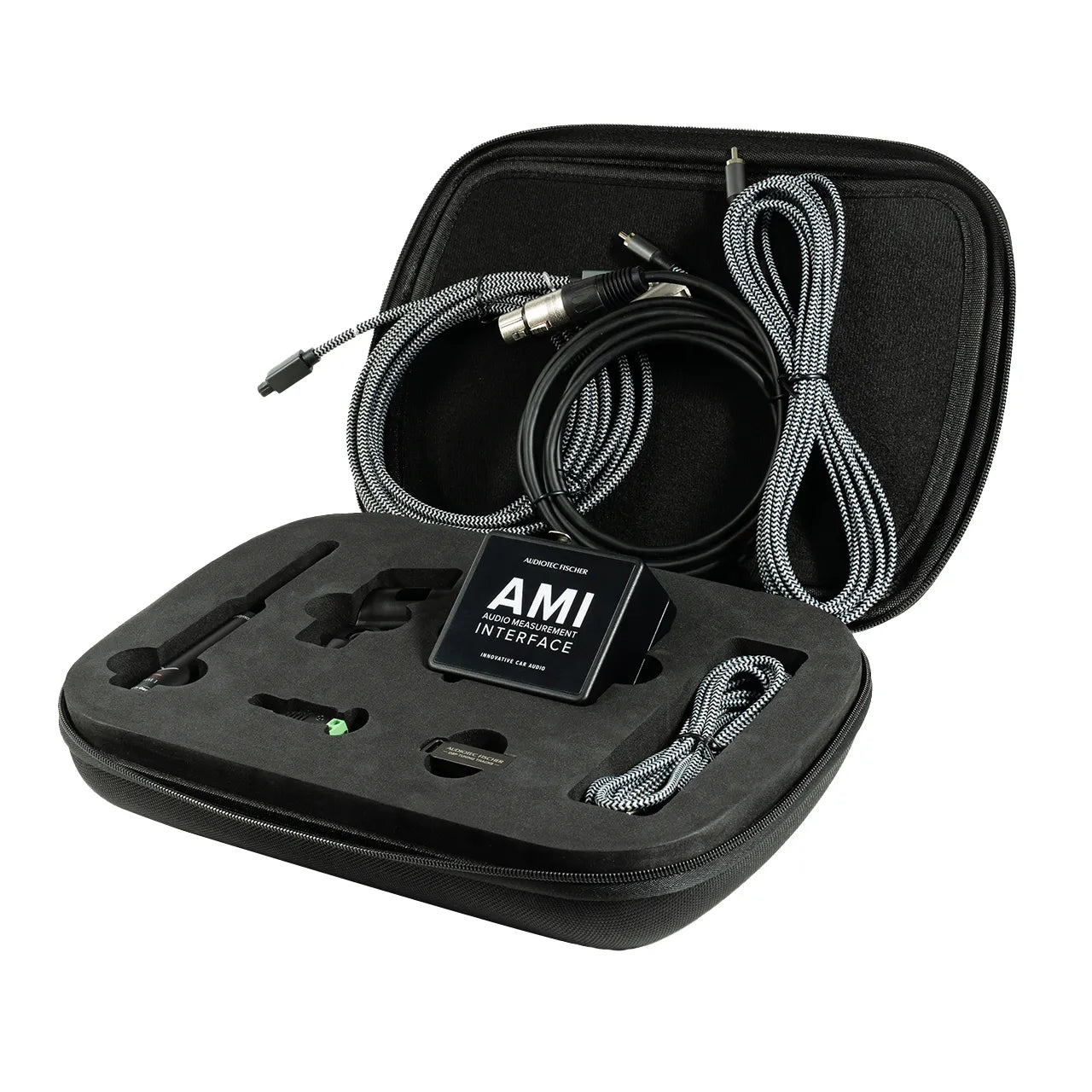

Комплект поставки:
1 x AMI (аудиоизмерительный интерфейс)
1 x Микрофон Beyerdynamic MM1
1 x Держатель микрофона для штатива
1 x Адаптер RCA-Highlevel
1 x USB 3.0 флеш-накопитель 16 ГБ с треками для настройки DSP
1 x Кабель USB-C на USB-C длиной 3,0 м / 9,85 фута с адаптером USB-A
1 x Оптический кабель Toslink длиной 3,5 м / 11,50 фута
1 x Монофонический кабель RCA длиной 3,5 м / 11,50 фута
1 x XLR микрофонный кабель длиной 2,0 м / 6,56 фута
