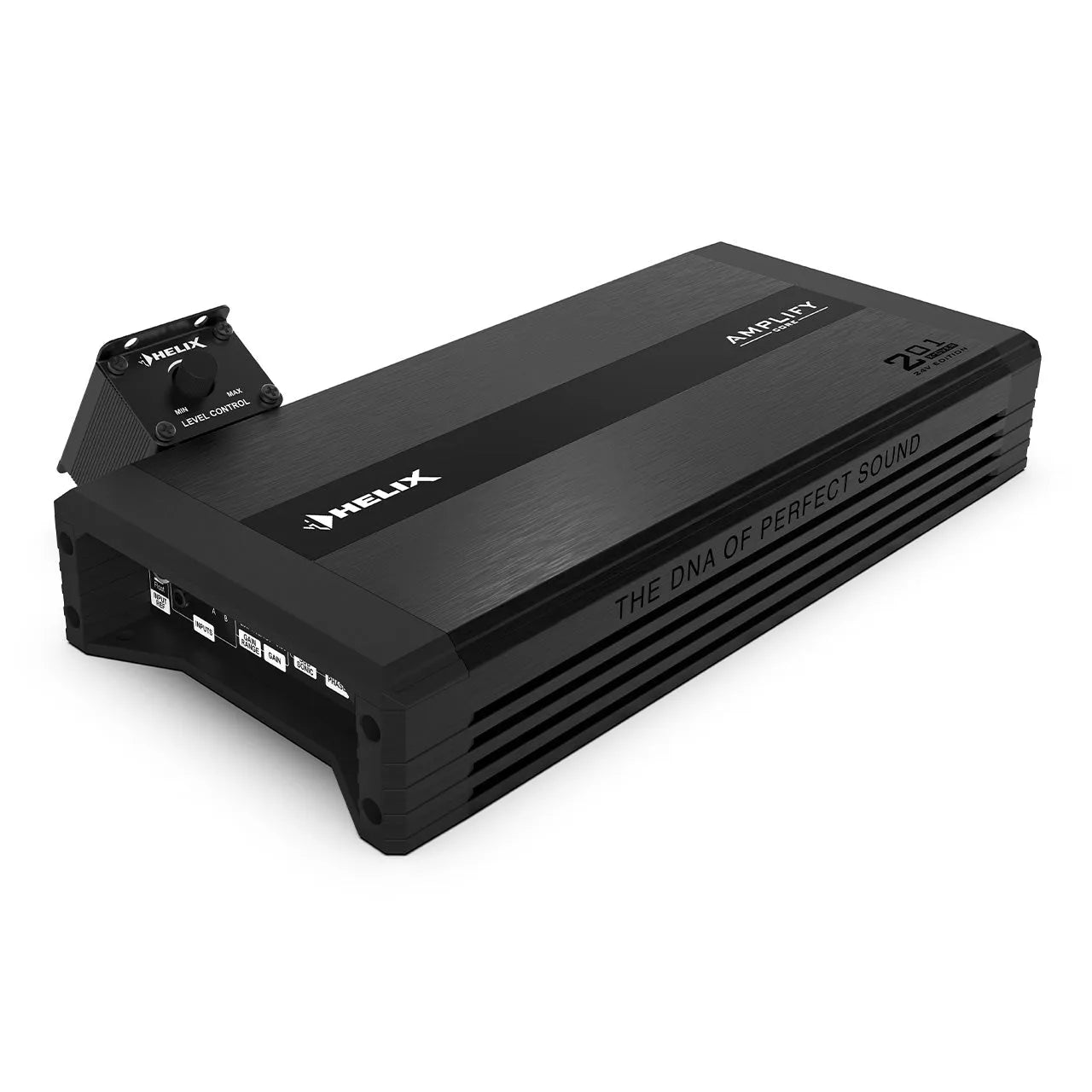

Автомобильный монофонический усилитель Helix AMPLIFY 201 X-OVER – версия 24 В.

INFORMACIJA

Усилитель Helix AMPLIFY 201 X-OVER - 24V Edition — это компактный, высокоэффективный монофонический усилитель, специально разработанный для автомобильных аудиосистем с напряжением 24 В. Он обеспечивает мощные, точные и динамичные басы с мощностью до 750 Вт RMS при сопротивлении 1 Ом, имеет встроенный активный фильтр, высокоуровневые входы с поддержкой ADEP.3 и автоматическое включение питания, что делает его идеальным для модернизации штатных систем без сложных модификаций.

Мощность (среднеквадратичная, ≤1% THD+N при 28,8 В):
1 × 250 Вт при 4 Ом
1 × 450 Вт при 2 Ом
1 × 750 Вт при 1 Ом*
Максимальная мощность: до 850 Вт RMS при 1 Ом.
* Мощность 1 Ом достигается при непрерывном воспроизведении музыки.
Тип усилителя: Класс D
Напряжение питания: 21–32 В (возможно рабочее напряжение до 12 В в течение до 5 секунд)
Поддержка функции «старт-стоп»: да
Диапазон частот: 10 Гц - 250 Гц
Соотношение сигнал/шум (взвешенное по шкале А): 114 дБ при полной мощности

ОПИСАНИЕ

HELIX AMPLIFY - Мощность. Ясность. Цель.
В серии AMPLIFY компания HELIX переосмысливает концепцию современного дизайна усилителей, переосмысливая классические идеи с учетом современных требований к звуку. Вместо того чтобы создавать один универсальный усилитель, компания фокусируется на специализированных моделях, каждая из которых разработана для конкретного типа применения. Эта четкая философия гарантирует, что каждый вариант обеспечивает именно то, что необходимо, и ничего лишнего.

Серия 2 знаменует собой вступление на платформу AMPLIFY и составляет её техническое и тональное ядро. Эти компактные усилители класса D сочетают в себе мощную производительность, полностью мостовую многоканальную архитектуру и превосходную эффективность с безупречной интеграцией в реальные условия эксплуатации. Яркие и точные высокие частоты, контролируемые средние частоты, а также плотный, мощный бас — серия 2 раскрывает каждый нюанс естественного, мощного звука, превосходя ожидания своего класса как по качеству звука, так и по выходной мощности. Независимо от того, используется ли прямое подключение (DIRECT), кроссовер (X-OVER) или цифровая обработка сигнала (DSP): от гибких 6-канальных конфигураций для полнодиапазонных приложений до мощных монофонических усилителей для сабвуферов — серия 2 предлагает индивидуальные решения для любой конфигурации.

AMPLIFY 201 – специалисты по производительности сабвуферов.
Бескомпромиссная мощность басов в компактном формате: моноблочные усилители AMPLIFY 201 специально разработаны для модернизации сабвуферов и обеспечивают мощный выходной сигнал с превосходным контролем — идеально подходят для глубоких, динамичных басов с максимальной точностью. Благодаря мощности до 750 Вт RMS при 1 Ом, регулируемым субзвуковым и низкочастотным фильтрам, а также фазовому контролю в версии X-OVER — или бескомпромиссному тракту сигнала в модели DIRECT — и компактным размерам, усилители AMPLIFY 201 являются идеальным выбором для целенаправленной модернизации сабвуферов в современных звуковых системах.

Звук и мощность — выше стандарта.
Серия AMPLIFY 2 — это не просто линейка специализированных решений, это четкое стремление к выполнению очень конкретной задачи: превзойти ожидания в каждом из этих областей применения — как по качеству звука, так и по мощности. Все усилители серии обеспечивают превосходное звучание, минимальные искажения и выдающееся соотношение сигнал/шум — в сочетании с полностью мостовыми многоканальными выходами для максимальной мощности и гибкости установки. Результат: линейка, которая не определяется своим классом, а устанавливает новые стандарты в нем, делая AMPLIFY лучшим выбором для тех, кто ищет производительность, ориентированную на конкретное применение, без компромиссов.

AMPLIFY X-OVER – Максимальная гибкость для классических апгрейдов.
Модели X-OVER идеально подходят для традиционной модернизации звука с использованием штатных или дополнительных магнитол. Переключаемые высокоуровневые и RCA-входы обеспечивают бесшовную интеграцию в широкий спектр системных конфигураций. Высокоуровневый вход рассчитан на входное напряжение до 32 В, что обеспечивает максимальную совместимость с современными штатными головными устройствами и премиальными аудиосистемами. Кроме того, встроенная функция автоматического включения позволяет активировать усилитель также с помощью музыкального сигнала — без необходимости использования отдельного пульта дистанционного управления. Встроенный активный кроссовер обеспечивает точную настройку сигнала, предлагая высококачественные фильтры нижних частот и субзвуковые фильтры с ослаблением 12 дБ, регулировку фазы, переключатель режима входа и возможность подключения пульта дистанционного управления. Кроме того, встроенная схема ADEP.3 предотвращает появление сообщений об ошибках в штатных системах, что делает модели X-OVER универсальным и удобным для интеграции решением.

УЛУЧШЕНИЕ производительности для 24-вольтовых систем
Новые кроссоверы AMPLIFY X-OVER – 24V Edition предназначены для улучшения звучания в грузовиках, автобусах и коммерческом транспорте, работающем от 24-вольтовой электросети. Многие из этих автомобилей оснащены базовой или ограниченной по качеству звука заводской аудиосистемой, и замена компонентов OEM часто затруднена.
Благодаря выделенному источнику питания на 24 Вольта и эффективной архитектуре класса D, модели AMPLIFY обеспечивают стабильную выходную мощность, высокую надежность и заметное улучшение качества звука — даже при длительных циклах работы и в сложных условиях. Это делает версии 24V практичным, надежным и мощным решением для модернизации профессионального оборудования.

Форма следует за исполнением
Дизайн усилителя HELIX AMPLIFY 2-Series сочетает в себе современную функциональность и изысканную техническую эстетику. Компактные размеры обеспечивают гибкость установки даже в ограниченном пространстве. Съемная верхняя крышка скрывает все разъемы и элементы управления, обеспечивая дополнительную защиту, а также чистый и лаконичный внешний вид, подчеркивающий высокое качество усилителя. Матовые поверхности, четкие контуры и минималистичный дизайн создают элегантный, эксклюзивный вид, который органично вписывается в любой современный салон автомобиля.

Функции
Высокоэффективный усилитель для сабвуфера с высокой выходной мощностью до 750 Вт RMS при 1 Ом – идеально подходит для параллельного подключения двух сабвуферов с сопротивлением 2 Ома.
Специально разработан для модернизации звуковых систем в грузовиках и автобусах благодаря технологии питания 24 В.
Идеально подходит для модернизации штатных аудиосистем с помощью сабвуферов благодаря встроенному активному кроссоверу и мощному стереовходу высокого уровня с чувствительностью до 32 В RMS.
Высокоуровневый вход с поддержкой ADEP.3 для беспроблемной интеграции в штатные аудиосистемы.
Кроссовер с фильтрами нижних частот, дозвуковым фильтром и фазовым сдвигом для оптимальной конфигурации системы.
Дополнительное автоматическое включение по музыкальному сигналу для максимальной совместимости со штатными аудиосистемами.
Очень компактная конструкция для экономии места при установке.
Функция пуска и остановки при напряжении питания до 12 В обеспечивает бесперебойную работу.
Усовершенствованная концепция класса D для высокой эффективности и низкого тепловыделения.
Кабельный пульт дистанционного управления для регулировки громкости

ТЕХНИЧЕСКИЕ ДАННЫЕ

Мощность RMS ≤ 1% THD+N при 28,8 В
- При сопротивлении 4 Ом, мощность 1 x 250 Вт
- При сопротивлении 2 Ом, мощность 1 x 450 Вт
- При сопротивлении 1 Ом 1 x 750 Вт*
- в мостовом режиме при сопротивлении 4 Ом -
- в мостовом режиме при сопротивлении 2 Ом -
Максимальная выходная мощность: до 850 Вт RMS при 1 Ом.
Технология усилителей класса D

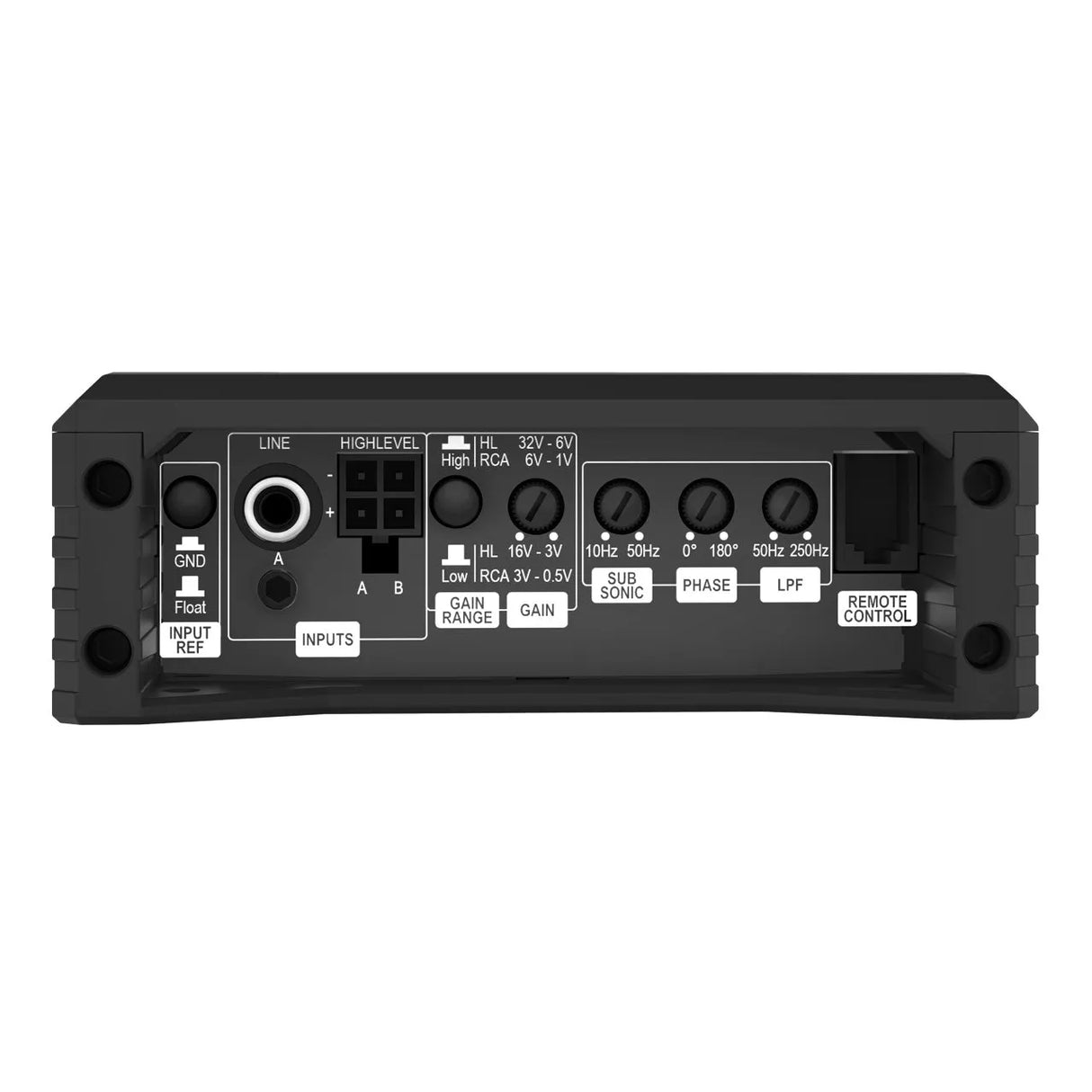

Входы: 1 x RCA / RCA
2 входа для высокоуровневых динамиков
1 x Вход для пульта дистанционного управления
1 вход для пульта дистанционного управления
Входная чувствительность RCA/RCA: 0,5–6 Вольт
Высокий уровень: 3–32 вольта
Входное сопротивление RCA/RCA: 8 кОм
Высокий уровень: 9–33 Ом

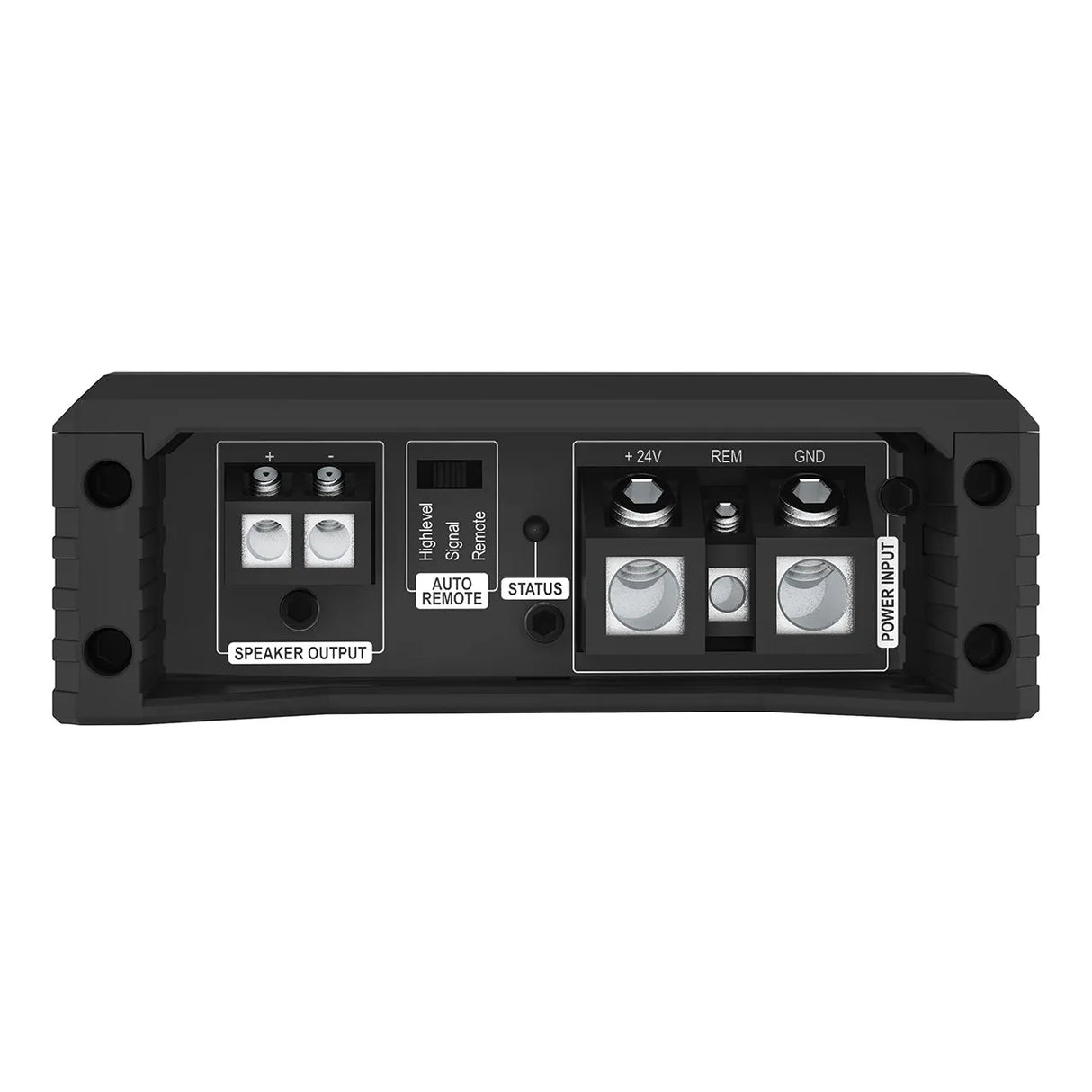

Выходы: 1 выход для динамика
Выходное напряжение RCA / RCA -
Преобразователь сигнала для цифрового входа -
Частотная характеристика: 10 Гц - 250 Гц
Усиление басов -
Высокочастотный перехват
Регулировка фильтра нижних частот: 50 Гц - 250 Гц.
Полосовой фильтр -
Сабсоник, регулируемый диапазон 10 Гц - 50 Гц
Регулировка фазы от 0° до 180°
Наклон фильтра верхних/нижних частот: 12 дБ/окт.
Снижение уровня звука на 12 дБ/окт.
Наклон дозвуковой / низкочастотной -
Отношение сигнал/шум (взвешенное по шкале А) 114 дБ при полной мощности
Искажения (THD при 1 кГц, 1 Вт на 4 Ом) -
Искажения (THD+N при 1 кГц, 1 Вт на 4 Ом) -
Искажения (THD при 100 Гц, 1 Вт на 4 Ом) < 0,003%
Искажения (THD+N при 100 Гц, 1 Вт на 4 Ом) < 0,02 %
Коэффициент демпфирования 200
Рабочее напряжение 21–32 Вольт (максимум 5 секунд до 12 Вольт)
Ток холостого хода 750 мА
Предохранитель 2 x 15 А, мини-предохранитель (APS)
Номинальная мощность: 24 В постоянного тока, максимальный ток 40 А.
Диапазон рабочих температур: от -40 °C до +70 °C
Дополнительные функции: активный регулируемый кроссовер, функция Start-Stop, высокоуровневый вход с функцией автоматического включения, ADEP.3
Габариты (В x Ш x Г): 40 x 248 x 114 мм /
1,58 x 9,76 x 4,49 дюйма
* Непрерывная мощность 1 Ом достигается только при наличии музыкального сигнала.

Комплект поставки
1 x Усилитель HELIX AMPLIFY 204 X-OVER – версия 24 В
1 x Кабельный пульт дистанционного управления
2 шестигранных ключа
1 соединительный кабель
2 предохранителя
1 x Монтажные материалы
1 инструкция по эксплуатации
