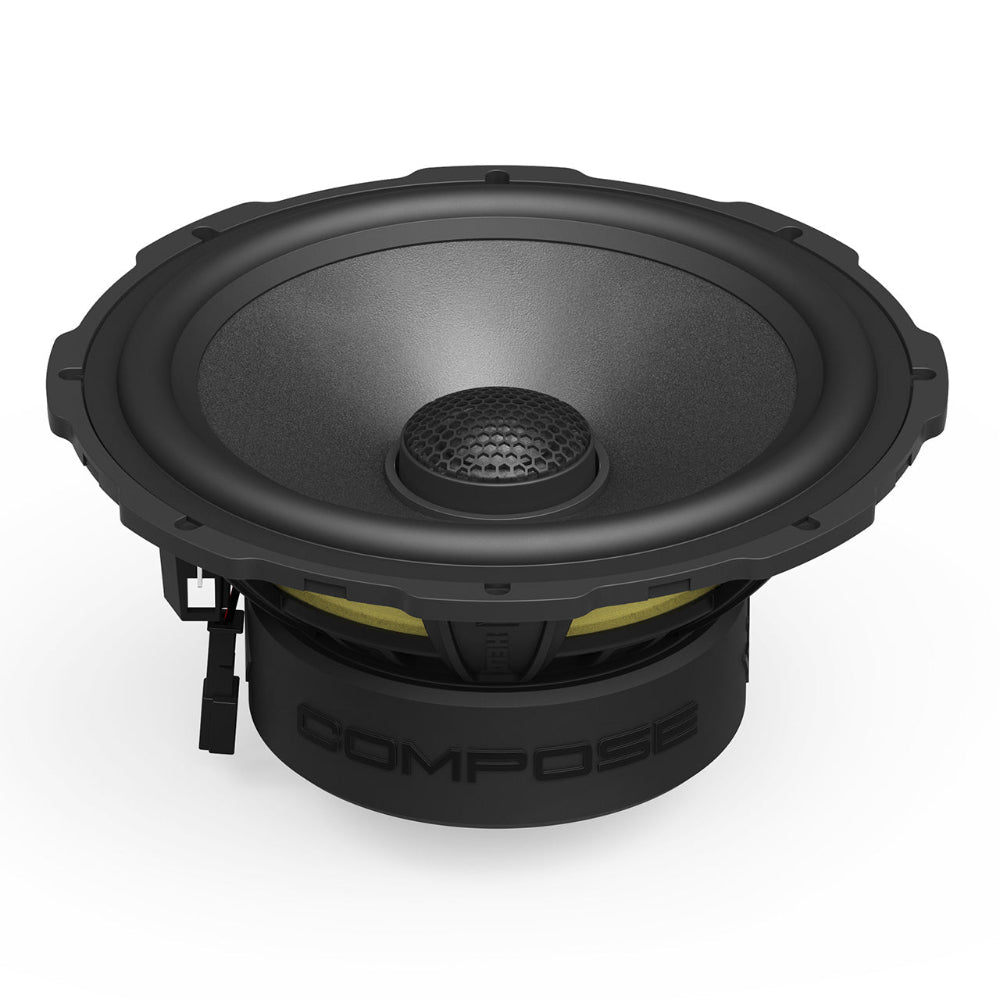

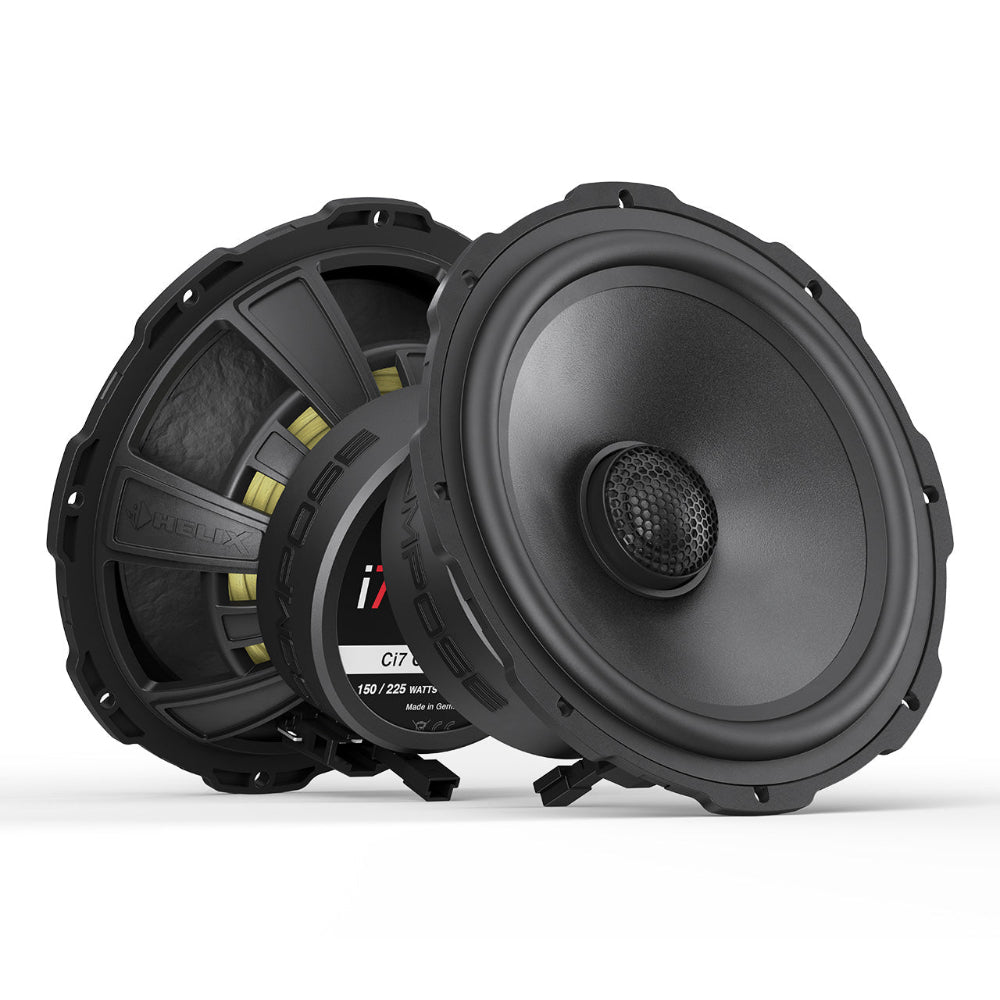

Helix Ci7 C165.2FM-S3, коаксиальные динамики 16,5 см, 225 Вт

INFORMACIJA

Helix Ci7 C165.2FM-S3 — это высококачественный 165-миллиметровый коаксиальный автомобильный динамик, произведенный в Германии. Бумажный диффузор UHD, 20-миллиметровый шелковый купол и технология 3 Ом обеспечивают чрезвычайно точное, динамичное и фазово-согласованное звучание с оптимальным балансом эффективности и контроля.

Мощность (среднеквадратичная / максимальная): 150 / 225 Вт
Диапазон частот: 50 Гц - 30 кГц
Сопротивление: 3 Ом
Чувствительность: 92 дБ (2,83 В/1 м)

ОПИСАНИЕ

HELIX Ci7 C165.2FM-S3
В ответ на постоянно растущие сложности современных автомобильных технологий и типичное для HELIX стремление к интеллектуальным решениям, мы поставили перед собой задачу прогрессивной модернизации проверенных универсальных акустических систем. Результат: наша инновационная платформа HELIX COMPOSE, которая, согласно девизу «разработано внутри автомобиля, для автомобиля», сочетает в себе классические универсальные динамики с преимуществами систем, разработанных специально для конкретных автомобилей.

Инновационные материалы и новейшие технологии в сочетании с продуманной и практичной конструкцией — лучшее из двух миров в гармонии: высокая эффективность, фантастическое качество звука и огромная динамика, подходящая для любого автомобиля. HELIX COMPOSE — универсальные акустические системы нового поколения.

i7 – Высококачественная автомобильная аудиосистема, произведенная в Германии.
Серия HELIX COMPOSE i7 представляет собой бескомпромиссное высококачественное звучание для превосходного восприятия музыки в автомобиле. Под явным влиянием высококлассного бренда BRAX, серия динамиков i7 полностью производится в Германии и оптимизирована для бескомпромиссного наслаждения музыкой. Все импедансы динамиков идеально согласованы для использования с нашими усилителями HELIX и MATCH, гарантируя максимальную производительность в любое время. Кроме того, HELIX COMPOSE внедряет четыре новые механические технологии, обеспечивающие непревзойденные практические преимущества.

Высокая эффективность
HELIX COMPOSE – это воплощение продуманной инженерной мысли, в которой используется высокоэффективная технология 3 Ом, идеально гармонирующая со всеми усилителями HELIX и MATCH и одновременно обеспечивающая заметное повышение эффективности и максимального звукового давления.

Высококачественный коаксиальный динамик с падающим падением сигнала
Ci7 C165.2FM-S3 — это уникальная коаксиальная акустическая система, сочетающая в себе лучшие качества высококлассного среднечастотного динамика Ci7 W165FM-S3 и высококлассного твитера Ci7 T20FM-SC. Благодаря своей сложной конструкции, Ci7 C165.2FM-S3 — это не просто коаксиальная акустическая система, а настоящий коаксиальный излучатель. Это обеспечивает преимущество в том, что звук от обоих динамиков воспроизводится одновременно, превращая акустическую систему в точечный источник. В результате достигается чрезвычайно точное и согласованное по времени воспроизведение звука, что особенно важно в акустически сложных условиях, делая эту акустическую систему еще одним продуманным и практичным решением в рамках платформы COMPOSE.
Благодаря знаменитому бумажному диффузору UHD и твитеру с шелковым куполом, включая встроенный демпфирующий объем из чистой овечьей шерсти, модель C165.2FM-S3 обеспечивает исключительное сочетание мощных, точных средних басов и великолепных, плавных высоких частот. Расположение динамиков вдоль одной звуковой оси гарантирует оптимальную фазовую согласованность и целостную звуковую картину. Это делает C165.2FM-S3 универсальным решением для аудиофилов, желающих получить цельную звуковую сцену из одной точки подключения, при этом пользуясь преимуществами интеллектуальной и удобной для интеграции конструкции платформы COMPOSE.

Высокотехнологичная полимерная корзина
Все корзины акустических систем HELIX COMPOSE i7 и i3 изготовлены из высокотехнологичного полимерного композита, дополнительно армированного стеклянными шариками. Результат: максимальная стабильность при минимальном собственном резонансе, а также устранение модуляции магнитного потока и максимальная устойчивость к тепловым воздействиям. И, наконец, это позволяет значительно уменьшить габариты корзины и, следовательно, упростить установку в стесненных условиях.

FlexMount165 – универсальное крепление, разработанное специально для конкретного автомобиля.
FlexMount — это система крепления, основанная на специально разработанных переходных кольцах, позволяющая устанавливать динамики COMPOSE FlexMount практически в неограниченное количество автомобилей. Таким образом, универсальный громкоговоритель легко превращается в автомобильный громкоговоритель, который можно легко установить в исходное место установки автомобиля акустически оптимизированным способом с помощью соответствующего переходного кольца FlexMount.

ProConnect — новый отраслевой стандарт.
Наш инновационный разъем ProConnect для среднечастотного динамика — это новый отраслевой стандарт: профессиональный автомобильный разъем, обеспечивающий надежное соединение с нашими комплектами WireKits, а также позволяющий использовать обычные акустические кабели или автомобильные адаптерные кабели с плоскими штекерами, что обеспечивает максимальную гибкость при проектировании модернизации звуковой системы. Кроме того, соединение имеет блокировку, защиту от обратной полярности и выдерживает высокие электрические и механические нагрузки.

WireKits — идеальный вариант подключения по принципу Plug & Play.
Наши комплекты проводов WireKits обеспечивают наиболее удобное подключение коаксиальной акустической системы HELIX COMPOSE к оригинальной проводке. Изготовленные в соответствии с высокими стандартами автомобильной промышленности, эти разъемные адаптерные кабели отвечают всем требованиям суровых условий окружающей среды, с которыми ежедневно сталкиваются установщики в автомобилях.

Функции
Высококачественная двухполосная коаксиальная акустическая система, сочетающая в себе превосходное качество звука и универсальные возможности физической интеграции.
Концентрический динамик как истинный точечный источник звука обеспечивает превосходное рассеивание звука и непревзойденную точность воспроизведения.
Твитер
Высококачественный твитер с шелковым куполом диаметром 0,75 дюйма / 20 мм и сверхширокой дисперсией, обеспечивающий максимально низкую резонансную частоту.
Исключительно легкий и мелкоячеистый шелковый купол обеспечивает блестящую и плавную передачу высоких частот.
Встроенный демпфированный объем связи обеспечивает низкую частоту кроссовера благодаря низкой резонансной частоте.
импеданс 4 Ом
Средние басы
6,5-дюймовый / 165-мм среднечастотный динамик с диффузором из высококачественной бумаги Ultra High Damping (UHD) обеспечивает превосходную импульсную характеристику и непревзойденную частотную характеристику.
Высокотехнологичная корзина из полимерного композита, усиленная стеклянными шариками, обеспечивает исключительную жесткость и минимизирует звон.
Большая звуковая катушка диаметром 1,46 дюйма / 37 мм обеспечивает минимальное тепловое сжатие и высокую мощность.
Высокая эффективность и технология 3 Ом обеспечивают максимальную выходную мощность усилителя.
Автомобильный соединительный терминал ProConnect позволяет использовать обычные акустические кабели или обеспечивает быстрое, надежное и отказоустойчивое соединение с помощью опциональных комплектов проводов WireKits.
Предназначен для опционально доступных автомобильных адаптеров FlexMount165, которые обеспечивают акустическую оптимизацию и профессиональную интеграцию в исходное место крепления в автомобиле.
Разработан для опциональных, специально разработанных для конкретных моделей автомобилей комплектов проводов, обеспечивающих неразрушающую интеграцию.
Сделано в Германии
Примечание: Акустическая система не имеет встроенного кроссовера. Для активной работы требуется два усиленных канала DSP на каждую колонку, и необходимо установить фильтр верхних частот для твитера в предварительно подключенном DSP или DSP-усилителе. В качестве альтернативы можно использовать отдельно приобретаемый кроссовер Ci7 FX-UNI.2.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальная мощность (RMS) / Макс. мощность (P): 150 / 225 Вт
Частотный диапазон: 50 Гц - 30 000 Гц
Импеданс Z = 3 Ом
Чувствительность SPL 92 дБ при 2,83 В / 1 м
88 дБ при 1 Вт / 1 м
Внешний диаметр ø 165,0 мм / 6,50 дюймов
Монтажный диаметр ø 142,0 мм / 5,59 дюйма
Глубина установки: 65,8 мм / 2,59 дюйма

Средние басы
Импеданс Z = 3 Ом
Сопротивление постоянному току Re 3,0 Ом
Резонансная частота Fs 59 Гц
Механический добротность Qms 3,99
Электрический добротность Qs 0,64
Общий коэффициент добротности Qts 0,55
Соответствие Cms 572 мкм/Н
Эквивалентный объем воздуха Vas 13,3 л
Коэффициент силы B*l 4,7 Тм
Площадь конуса Sd 131 см2
Подвижная масса MMS 13,0 г
Механическое сопротивление Rms 1,21 кг/с
Диаметр звуковой катушки ø 37 мм
высота намотки звуковой катушки

13,4 мм
Максимальное линейное перемещение Xmax +/- 3,7 мм

Твитер
Импеданс Z = 4 Ом
Диаметр звуковой катушки ø 20 мм

Функции
Высокочастотный динамик с шелковым куполом и соединительным объемом
Средние басы
Сверхвысокодемпфирующий (UHD) бумажный диффузор, терминал ProConnect
и FlexMount165

Двухполосная активная акустическая система с кроссовером: требуется два усиленных канала DSP на каждый динамик.
2-полосный пассивный: i7 FX-UNI.2 доступен в качестве опции.
Совместимость
FlexMount165
WireKits

Комплект поставки
2 x Ci7 C165.2FM-S3
2 кабеля для подключения твитеров
2 кабеля для подключения среднечастотного динамика
1 x Монтажные материалы
1 инструкция по эксплуатации
