HELIX NEXT DSP ULTRA XT

INFORMACIJA

Новая эра производительности HELIX DSP
HELIX DSP ULTRA XT знаменует собой новую вершину автономных DSP HELIX. Этот ультрасовременный 16-канальный сигнальный процессор предназначен для современных многоканальных звуковых систем с высочайшими акустическими стандартами. Независимо от того, насколько сложна заводская аудиосистема, насколько разнообразны источники сигнала или насколько амбициозны требования, благодаря всесторонним возможностям подключения, современной обработке сигнала и превосходному качеству звука, DSP ULTRA XT устанавливает новый стандарт в высококачественном автомобильном аудио. Результатом является процессор HELIX нового уровня, который переопределяет границы премиальных звуковых систем – конечно же, сделанных в Германии.

Максимальная гибкость и возможности подключения для требовательных многоканальных систем
HELIX DSP ULTRA XT предлагает исключительные возможности подключения для требовательных многоканальных систем и сложных интеграций в современные автомобильные среды. Благодаря 8 входам RCA, 12 высокоуровневым входам, одному оптическому и одному коаксиальному входу SPDIF, одному оптическому выходу SPDIF, слоту Extension Card 2.0 и USB PerfectStream через USB-C, доступны многочисленные аналоговые и цифровые сигнальные пути. Это позволяет гибко подключать DSP ULTRA XT к самым различным источникам, заводским аудиосистемам и концепциям высококачественных систем.

12-канальный высокоуровневый вход с чувствительностью до 32 В RMS обеспечивает бесшовное подключение мощных заводских усилителей и создает идеальные условия для интеграции в современные OEM-аудиосистемы. Для высококачественного цифрового ввода сигнала также доступны оптический и коаксиальный входы SPDIF – идеально подходят для прямого подключения цифровых источников сигнала, таких как проигрыватели высокого разрешения. Оптический выход SPDIF также обеспечивает цифровую передачу сигнала на последующие компоненты.

В то же время DSP ULTRA XT действует как центральный цифровой концентратор в автомобиле. Внутренне его мощная архитектура DSP с 12 входными каналами, 8 виртуальными каналами и 16 обрабатываемыми выходными каналами обеспечивает основу для максимальной гибкости в маршрутизации сигнала, интеграции источников и управлении каналами. Кроме того, вход USB-C с инновационной технологией USB PerfectStream позволяет передавать аудиосигналы высокого разрешения до 192 кГц / 32 бит без потерь непосредственно в DSP. Измерения AISA и конфигурация через DSP PC-Tool 6 также могут быть удобно выполнены через то же самое соединение.

Встроенный слот Extension Card 2.0 расширяет возможности подключения по мере необходимости с помощью дополнительных интерфейсов, таких как Bluetooth HD Audio, дополнительных аналоговых входов или будущих модулей. Набор функций дополняется портом Smart Control Port (SCP), который позволяет подключать пульты дистанционного управления и дополнительные аксессуары, включая встроенный источник питания. Результатом является перспективная платформа DSP, сочетающая исключительную системную свободу с самыми современными цифровыми возможностями подключения.

Высококлассная обработка сигнала с технологией ESS SABRE
Высококлассный стандарт DSP ULTRA XT особенно проявляется в использовании компонентов высочайшего качества. Преобразование сигнала осуществляется мощными аналого-цифровыми и цифро-аналоговыми преобразователями от ESS Technology с архитектурой HyperStream® IV, а также технологиями SABRE и SABRE HIFI®. Эта технология преобразователей пользуется выдающейся репутацией в мире аудио и обеспечивает основу для исключительно точной, малошумной и низкоуровневой обработки сигнала. Результатом является особенно чистое, детальное и динамичное воспроизведение музыки, которое делает слышимыми даже мельчайшие нюансы.

С отношением сигнал/шум 128 дБ, полным гармоническим искажением 0,0003 % THD+N, интермодуляционным искажением 0,0008 % и максимальным выходным напряжением 8 В, DSP ULTRA XT демонстрирует выдающееся разрешение деталей, динамику и звуковой контроль. Внутренняя обработка сигнала на частоте 96 кГц / 32 бит обеспечивает аудио полосу пропускания до 44 кГц и подчеркивает его последовательную конструкцию для воспроизведения высокого разрешения. Инновационный путь аудиосигнала последовательно минимизирует помехи и искажения, а использование высококачественных разъемов RCA премиум-класса обеспечивает надежное, механически стабильное соединение и постоянную чистую передачу сигнала.

Высококлассный до мельчайшей детали
Исключительный стандарт качества HELIX DSP ULTRA XT не ограничивается технологией преобразователей, вычислительной мощностью и возможностями подключения – он отражается в выборе и настройке каждого отдельного аппаратного компонента. В сигнальном процессоре этого класса даже, казалось бы, стандартный компонент может оказать решающее влияние на измеренные характеристики, шумовые характеристики и качество звука.

Выходы оснащены разделительными конденсаторами, произведенными эксклюзивно для Audiotec Fischer – специально разработанными для аудиоприложений и оптимизированными для минимального коэффициента рассеяния (tan δ). Они передают аудиосигнал максимально нейтрально и без потерь, без звуковой окраски или измеримых искажений. В критических точках сигнального тракта точно подобранные тонкопленочные резисторы с максимальным отклонением 0,1 % обеспечивают высочайшую точность – необходимое условие для выдающейся измерительной производительности DSP ULTRA XT.

Блок питания аналого-цифровых и цифро-аналоговых преобразователей также был последовательно разработан для максимальной чистоты сигнала: специальные линейные стабилизаторы напряжения от ESS Technology создают оптимальные рабочие условия для чрезвычайно малошумного и низкоуровневого преобразования даже самых малых аудиосигналов. Каждый из трех аналого-цифровых преобразователей и оба цифро-аналоговых преобразователя оснащены собственным выделенным блоком питания – тем самым структурно исключаются взаимные помехи между каналами преобразователей.

Недавно разработанный аналоговый входной каскад с чрезвычайно высоким подавлением синфазных помех эффективно защищает аудиосигнал от нежелательных помех, прежде чем они смогут достичь сигнального тракта. Кроме того, в входных и выходных каскадах используются особенно малошумные и низкоуровневые операционные усилители SoundPlus™ от Texas Instruments – последовательное проектирование на каждом уровне.

TwinDSP Power
Вычислительную мощность можно заменить только еще большей вычислительной мощностью – именно поэтому DSP ULTRA XT оснащен двумя чрезвычайно мощными 64-битными аудиосигнальными процессорами с фиксированной запятой. С невероятными 2,4 миллиардами операций MAC в секунду они обеспечивают огромный запас вычислительной мощности, необходимый для обширной настройки звука всех внутренних каналов в сочетании с высочайшим качеством обработки сигнала. Для оптимальной конфигурации ULTRA XT предлагает двенадцать отдельно обрабатываемых входных каналов, восемь обрабатываемых виртуальных каналов и шестнадцать обрабатываемых выходных каналов, что обеспечивает широкие возможности настройки и множество звуковых функций.

ACO – расширенная 32-битная сопроцессорная платформа
Быстрая вычислительная мощность не только в сигнальном тракте – особо мощная 32-битная платформа ACO обрабатывает все управляющие задачи и обеспечивает решающий прирост скорости, особенно в обмене данными с нашим программным обеспечением DSP PC-Tool, а также в молниеносном переключении между десятью возможными звуковыми настройками. Но ACO предлагает гораздо больше – такие фантастические звуковые эффекты, как Augmented Bass Processing или RealCenter, динамическая обработка, такая как Dynamic Loudness Control (DLC) или Remote Tone Control (RTC), реализованы, а также поканальный входной эквалайзер, включая Advanced Input Signal Analyzer (AISA), для легкого анализа и компенсации входных сигналов от OEM-радиоприемников, уже содержащих звуковую настройку.

Максимальный контроль с DSP PC-Tool 6
Конечно, HELIX DSP ULTRA XT можно настроить с помощью нашего профессионального, но исключительно интуитивно понятного программного обеспечения DSP PC-Tool 6. Его многочисленные параметры настройки не оставляют желать лучшего и позволяют чрезвычайно точную настройку звука даже в очень сложных многоканальных конфигурациях.

Благодаря расширенным функциям DSP, интеллектуальной автоматизации и мощным алгоритмам, таким как TuneEQ, TuneToTarget или AISA, процесс настройки звука дополнительно поддерживается и значительно повышается его эффективность на практике. В то же время оптимизированное пользовательское руководство DSP PC-Tool 6 гарантирует, что каждая настройка может быть адаптирована до мельчайших деталей к акустическим условиям автомобиля и индивидуальным предпочтениям прослушивания – для звукового восприятия на высшем уровне.

Обработка виртуальных каналов – современная маршрутизация сигнала
Адаптация к современным OEM-аудиосистемам через все большее количество входов значительно влияет на сложность маршрутизации сигнала внутри усилителя. Особенно, когда несколько входных сигналов смешиваются, а затем снова разделяются на многоканальные системы, традиционные концепции маршрутизации быстро достигают своих пределов. Многоступенчатая "обработка виртуальных каналов" Audiotec Fischer в сочетании с признанным удобным программным обеспечением DSP PC-Tool позволяет легко реализовывать даже очень сложные системные конфигурации. Кроме того, она позволяет свободно назначать наши запатентованные звуковые эффекты FX, такие как "RealCenter" или "Augmented Bass Processing".

Технология NEXT-уровня в высококлассном дизайне

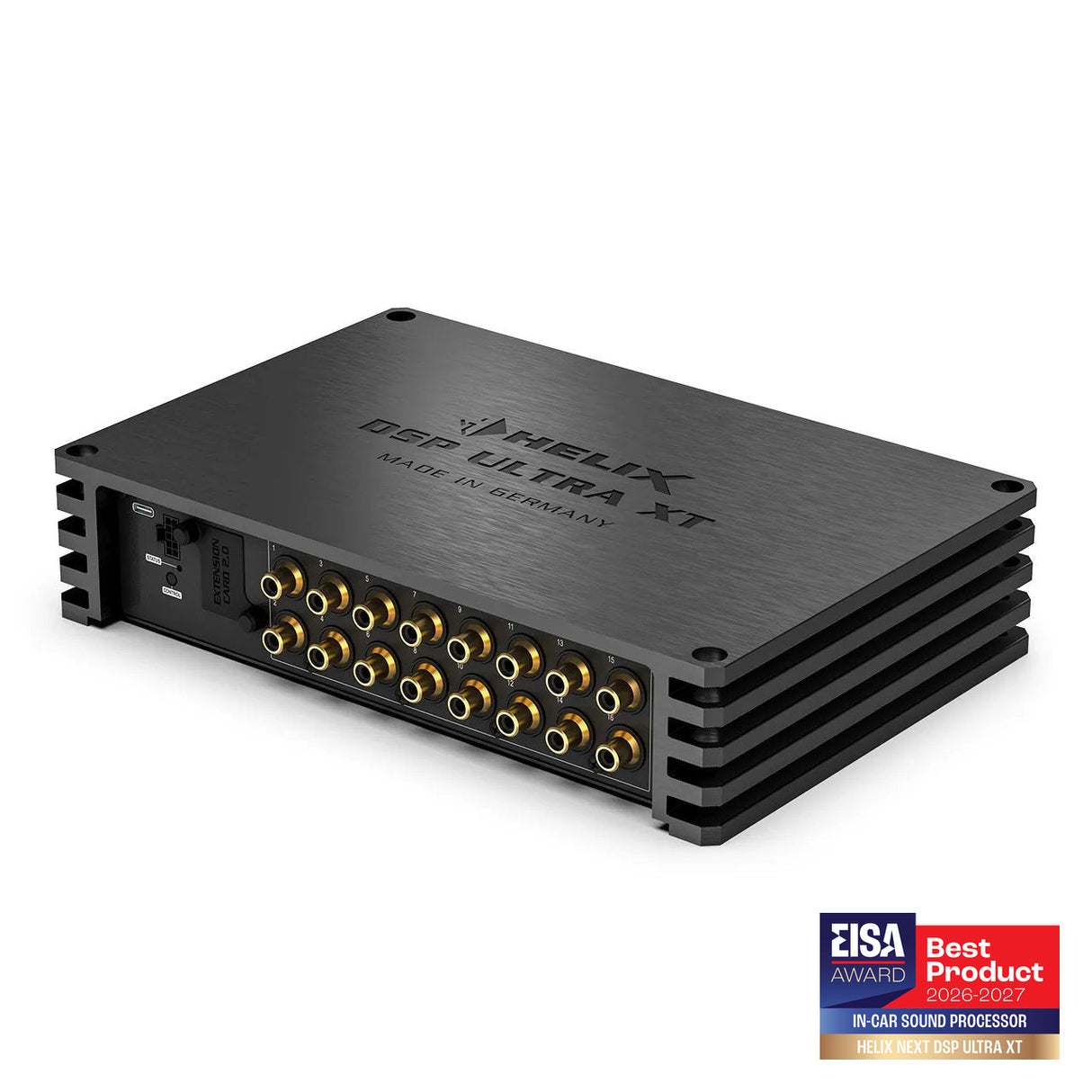

HELIX DSP ULTRA XT подчеркивает свои технологические амбиции внешним видом. Его новый, отличительный дизайн корпуса с видом ребер охлаждения, скошенными краями и высококачественными разъемами RCA премиум-класса с первого взгляда демонстрирует исключительный стандарт этого сигнального процессора. Несмотря на огромный набор функций, DSP ULTRA XT имеет компактный форм-фактор, что способствует практичной интеграции в автомобиль.

Технические данные

Технические данные
Входы 8 x RCA / Cinch
12 x высокоуровневый вход для динамиков
1 x Оптический SPDIF (24 - 96 кГц)
1 x Коаксиальный SPDIF (24 - 192 кГц)
1 x Карта расширения 2.0
1 x USB PerfectStream (44.1 - 192 кГц)
Входная чувствительность RCA / Cinch: 1 - 8 Вольт
Высокоуровневый: 4 - 32 Вольт
Выходы 16 x RCA / Cinch
1 x Оптический SPDIF (96 кГц)
1 x Удаленный выход
Выходное напряжение 8 Вольт
Частотная характеристика 10 Гц - 44 000 Гц
Разрешение DSP 64 Бит
Мощность DSP 2 x 295 МГц (2,4 миллиарда операций MAC/сек)
Частота дискретизации 96 кГц
Тип DSP 2 x Аудиосигнальный процессор
Преобразователи сигнала АЦП: ESS Technology ES9841Q с архитектурой HyperStream® IV
и технологией SABRE ЦАП: ESS Technology ES9081Q с архитектурой HyperStream® IV и технологией SABRE HIFI®
Соотношение сигнал/шум цифрового входа (А-взвешенное при 1 кГц) 128 дБ
Соотношение сигнал/шум аналогового входа (А-взвешенное при 1 кГц) 116 дБ
Общее гармоническое искажение (THD+N при 1 кГц) цифровой вход = -110 дБ / 0,0003 %
Общее гармоническое искажение (THD+N при 1 кГц) аналоговый вход = -108 дБ / 0,0004 %
Интермодуляционное искажение (IMD) при 1 кГц цифровой вход = -102 дБ / 0,0008 %
Интермодуляционное искажение (IMD) при 1 кГц аналоговый вход = -102 дБ / 0,0008 %
Перекрестные помехи при 10 кГц 100 дБ
Рабочее напряжение 9,6 - 18 Вольт (макс. 5 сек. до 6 Вольт)
Потребляемая мощность 12 В постоянного тока ⎓ 1,2 А макс.
Потребляемый ток 800 мА
Макс. ток удаленного выхода 500 мА
Диапазон рабочих температур от -40 °C до +70 °C
Дополнительные функции Слот для карты расширения 2.0, переключатель подключения GND, Smart Control Port, 32-битный сопроцессор, схема ADEP.3, переключатель Auto Remote, USB-C, USB PerfectStream
Размеры (В x Ш x Г) 55 x 255,6 x 170 мм / 2,17 x 10,06 x 6,69″

Комплект поставки
1 x Сигнальный процессор HELIX NEXT DSP ULTRA XT
1 x Кабель USB-C с адаптером USB-A
1 x Монтажные материалы
1 x Инструкция по эксплуатации
