HELIX V EIGHTEEN DSP — мощный 18-канальный усилитель со встроенным 20-канальным цифровым сигнальным процессором (DSP), открывающий новые возможности для тех, кто ценит безупречное воспроизведение звука и динамичный контроль. Он объединяет в себе передовые технологии, такие как архитектура усиления Pure Class GD, TwinDSP Power с двумя независимыми 64-битными процессорами, расширенные функции платформы ACO и огромное количество высоко- и низкоуровневых входов, что позволяет использовать устройство даже в самых сложных системах, включая интеграцию с OEM-производителями, электромобилями и высококачественными аудиопроектами. HELIX V EIGHTEEN DSP получил награду EISA 2024-2025 в категории In-Car Premium Upgrade, признав его одним из самых передовых и универсальных автомобильных усилителей на рынке.
Каналы: 18-канальный усилитель с 20-канальным DSP-процессором
Диапазон частот: 20 Гц - 22 000 Гц
Максимальная мощность: Каналы 1–12: до 100 Вт RMS при 3 Ом; Каналы 13–18: до 160 Вт RMS при 2 Ом
Процессоры DSP: 2 x 295 МГц (64-бит, 2,4 млрд MAC/с)
Отношение сигнал/шум: цифровой вход: 107 дБ; аналоговый вход: 102 дБ
ОПИСАНИЕ
HELIX V EIGHTEEN DSP — возможности подключения, превосходящие ожидания
Будь то обновление многоканальной звуковой системы премиум-класса или даже разработка совершенно новой, расширенной аудиоконфигурации: HELIX V EIGHTEEN DSP — это инструмент «все в одном» для тех, кто ненасыт Амбиции аудиосистем . Это универсальное чудо устанавливает новые стандарты для улучшения и реализации сложнейших аудиосистем.
Многофункциональность и интеллектуальная адаптация для захватывающего аудиовпечатления
Следуя концепции Pure Class GD, этот 18-канальный усилитель сочетает в себе исключительное качество звука и высокую производительность, обеспечивая впечатляющие музыкальные впечатления даже для самых взыскательных аудиофилов. Более того, HELIX V EIGHTEEN DSP имеет 18 высокоуровневых входов с чувствительностью до 32 В RMS, что обеспечивает маршрутизацию вход-выход 1:1. Особенно, когда замена существующих компонентов представляет собой препятствие и расширение возможно только за счет дополнительного усилителя, V EIGHTEEN DSP с его широкими возможностями адаптации является идеальным решением проблемы. Управление двадцатью (20!) отдельными каналами DSP осуществляется двумя чрезвычайно мощными аудио DSP с фиксированной точкой и разрешением 64 бит в сочетании с нашей уникальной программой DSP PC-Tool.
Наш интеллектуальный порт управления (SCP) упрощает подключение аксессуаров, обеспечивая компактное и безопасное штекерное соединение, а также встроенное питание для пультов дистанционного управления, таких как ДИРИЖЕР погода DIRECTOR . Интегрированный слот HEC позволяет использовать расширения системы, такие как Bluetooth® . Потоковая передача HD-аудио, потоковая передача звука высокого разрешения через USB и многое другое.
Обработка виртуальных каналов — вот как сегодня работает маршрутизация сигналов
Адаптация к современным оригинальным звуковым системам посредством увеличения количества входов существенно влияет на сложность маршрутизации сигналов внутри усилителя. Особенно когда несколько входных сигналов микшируются вместе, а затем снова разделяются в многоканальных системах, традиционные концепции маршрутизации быстро достигают предела своих возможностей. Новая многоступенчатая технология обработки виртуальных каналов Audiotec Fischer в сочетании с признанным удобным программным обеспечением DSP PC-Tool позволяет легко реализовывать даже самые сложные конфигурации систем. Кроме того, она позволяет свободно назначать наши фирменные Звуковые особенности FX такие как «RealCenter» или «Augmented Bass Processing».
Высокая вычислительная мощность — благодаря ACO
Конечно, HELIX V EIGHTEEN DSP оснащен нашей фирменной 32-битной платформой ACO, которая не только сверхбыстро берет на себя все задачи управления, но и обрабатывает множество аудиофункций: реализованы фантастические звуковые эффекты, такие как обработка расширенного баса или Real Center, а также 18-канальный Входной эквалайзер, включая анализатор входного сигнала (ISA) для легкого анализа и компенсации входных сигналов радиоприемников OE, которые уже имеют заводскую настройку звука.
DSP PC-Tool 5 с TuneEQ — мощные функции для максимального качества звука
Конечно, HELIX V EIGHTEEN DSP можно легко настроить с помощью нашего профессионального и исключительно интуитивно понятного DSP PC-Tool 5. Многочисленные привычные настройки не оставляют желать лучшего и гарантируют исключительно точную настройку звука даже для сложных системных конфигураций. А благодаря новой фирменной функции TuneEQ для автоматической коррекции частотной характеристики вы также сэкономите много времени при оптимизации звука.
Идеальный звук без компромиссов
Звуковые характеристики нового цифрового сигнального процессора HELIX V EIGHTEEN так же впечатляют, как и его функциональность. Высокоэффективная технология класса GD и превосходные АЦП и ЦАП BurrBrown обеспечивают оптимальное качество звука, наилучшее соотношение сигнал/шум и минимальные искажения. Таким образом, несмотря на исключительную гибкость и сверхкомпактную конструкцию, цифровой сигнальный процессор HELIX V EIGHTEEN — это настоящий шедевр звука, которому нет нужды скрывать своё истинное превосходство.
- 20 каналов DSP для максимальной гибкости при обновлении многоканального звука
- 18-канальный усилитель с концепцией Pure Class GD, сочетающий исключительное качество звука с высокой производительностью
- Мощный 18-канальный вход высокого уровня с чувствительностью входа до 32 В RMS и схемой ADEP.3
- 1:1 IOR (маршрутизация вход-выход) — одинаковое количество высокоуровневых входов и выходов усилителя
- Выходная мощность до 160 Вт RMS на канал при 2 Ом
- TwinDSP Power – два чрезвычайно мощных аудио DSP с фиксированной точкой и 64-битным кодом
-
VCP (обработка виртуальных каналов) обеспечивает еще более гибкую настройку для очень сложных звуковых систем
- ACO – усовершенствованная 32-битная платформа сопроцессора для системных и DSP-функций, таких как:
- ISA (анализатор входного сигнала) и InputEQ для легкого анализа и компенсации входных сигналов
-
Звуковые эффекты SFX – Расширенная обработка басов, StageXpander, RealCenter & Co.
- Компактный, перспективный SCP (порт интеллектуального управления) для подключения пультов дистанционного управления и аксессуаров
- Слот HEC для системных дополнений, таких как Bluetooth ® Потоковая передача звука в формате HD, потоковая передача звука высокого разрешения через USB и т. д.
- Оптический цифровой вход в формате SPDIF и два выхода обработанного сигнала
- Блок питания с функцией Start-Stop и расширенным диапазоном входного напряжения до 18 В — идеально подходит для современных электромобилей
- Автоматический дистанционный переключатель
- Компактная конструкция с низким тепловыделением благодаря исключительной эффективности
Особенности:
Технология усилителей Pure Class GD
Запатентованная Audiotec Fischers концепция Pure Class GD выводит эффективность традиционных усилителей класса D на новый уровень. Благодаря изменению внутреннего напряжения питания в зависимости от входных сигналов усилителя потери холостого хода значительно снижаются, а общий КПД в любой момент времени близок к максимальному.
Таким образом, рассеивание тепла практически не заметно, что позволяет использовать самые компактные радиаторы и самые компактные форм-факторы. Кроме того, усилитель Pure Class GD превосходит традиционные усилители класса D по качеству звука благодаря полностью дифференциальному тракту сигнала и улучшенной конструкции выходного фильтра.
TwinDSP Power
V EIGHTEEN DSP содержит два самых мощных 64-битных аудиопроцессора Analog Devices с выдающейся общей вычислительной мощностью 2,4 миллиарда MAC-операций в секунду. Концепция TwinDSP Power обеспечивает 20 отдельно обрабатываемых каналов и множество новых звуковых функций.
ACO — усовершенствованный 32-битный сопроцессор
DSP-усилитель HELIX V EIGHTEEN оснащен чрезвычайно мощным 32-битным сопроцессором последнего поколения для всех задач мониторинга и связи, как внутренних, так и внешних. В отличие от 8-битного предшественника, этот микроконтроллер обеспечивает значительно более высокую скорость переключения настроек и передачи данных с помощью нашего программного обеспечения DSP PC-Tool. Еще одним существенным преимуществом является встроенный загрузчик сопроцессора. Он позволяет обновлять программное обеспечение всех компонентов DSP для настройки схемы ADEP.3, управляемой микроконтроллером, например, при будущих модификациях/изменениях диагностической системы заводских радиостанций или при расширении устройства дополнительными интерфейсами. Кроме того, благодаря новой флэш-памяти, ACO предлагает 10 ячеек памяти для звуковых настроек вместо обычных двух.
Интеллектуальный высокоуровневый вход ADEP.3
Современные штатные автомагнитолы оснащены передовыми возможностями диагностики подключенных динамиков. В частности, автомагнитолы последнего поколения оснащены дополнительными функциями мониторинга, поэтому при подключении обычного усилителя довольно часто появляются сообщения о сбоях и потере некоторых функций (например, функции фейдера), но не с V EIGHTEEN DSP.
Новая схема ADEP.3 (улучшенная система защиты от ошибок диагностики, 3-е поколение) позволяет избежать всех этих проблем, не создавая ненужной нагрузки на выходы динамиков штатной магнитолы при высокой громкости.
Режим энергосбережения
Режим энергосбережения (Power Save Mode) встроен в базовую настройку. Он позволяет значительно снизить энергопотребление усилителей, подключенных к HELIX V EIGHTEEN DSP, при отсутствии входного сигнала более 60 секунд. Обратите внимание, что во многих современных автомобилях с CAN-шинами или другими внутренними шинами радиоприемник может оставаться «незаметно» включенным до 45 минут, даже после того, как вы заперли автомобиль и вышли из него! После активации режима энергосбережения выход дистанционного управления, а следовательно, и подключенные усилители, отключаются.
При подаче музыкального сигнала V EIGHTEEN DSP снова активирует выход удалённого управления в течение секунды. Время отключения можно изменить на 60 секунд или полностью отключить режим энергосбережения с помощью программы DSP PC-Tool.
Возможность старт-стоп
Импульсный источник питания HELIX V EIGHTEEN DSP обеспечивает постоянное внутреннее напряжение питания даже в случае, если напряжение аккумуляторной батареи падает до 6 Вольт во время запуска двигателя.
Примечание: «Торговый знак и логотипы Bluetooth ® являются зарегистрированными товарными знаками Bluetooth SIG, Inc., и любое использование этих знаков компанией Audiotec Fischer GmbH осуществляется по лицензии. Другие товарные знаки и торговые наименования принадлежат их соответствующим владельцам».
TuneEQ
TuneEQ — чрезвычайно гибкая и очень простая в использовании функция автоматической коррекции частотной характеристики. Одного измерения для каждого аудиоканала или пары каналов с помощью подходящего измерительного микрофона (например, нашего MTK1) достаточно, чтобы TuneEQ самостоятельно и точно настроил эквалайзеры в соответствии с желаемой опорной характеристикой. TuneEQ использует полный набор функций параметрического эквалайзера, включая регулировку центральной частоты, добротности и усиления. А поскольку для этого требуются сложные арифметические операции, выполняемые в фоновом режиме, вы также экономите много времени при оптимизации звука с помощью TuneEQ.
Реальный Центр
Функция RealCenter — это алгоритм, разработанный Audiotec Fischer, который подчёркивает музыкальную информацию, присутствующую как в левом, так и в правом фронтальных каналах, создавая уникальный центральный сигнал. В отличие от распространённых процедур, при которых суммируются только каналы, интенсивность центрального сигнала также динамически регулируется стереофонической информацией левого и правого каналов.
Звучит сложно, но этот эффект поразителен: это означает, что если аудиосигнал поступает только из левого или правого канала, центральный канал его не воспроизводит. В случае использования распространённых алгоритмов уровень громкости центрального канала снижается всего на 6 дБ (= половине уровня громкости). Технология RealCenter от Audiotec Fischer позволяет создать уникальную, расширенную звуковую сцену одновременно для водителя и второго водителя! Таким образом, недостатки традиционного центрального канала, такие как навязчивая, узкая звуковая сцена, уходят в прошлое.
Расширенная обработка басов
Запатентованная технология Audiotec Fischer «Augmented Bass Processing», состоящая из двух революционных звуковых функций «Dynamic Bass Enhancement» и «SubXpander», была специально разработана для значительного улучшения воспроизведения басов сабвуферами.
Технология «Dynamic Bass Enhancement» гениально сочетает максимально глубокие басы и высочайшее звуковое давление — независимо от музыкального стиля или настроек тембра в головном устройстве. В зависимости от входного сигнала, «Dynamic Bass Enhancement» усиливает низкие частоты и изменяет частоту среза инфранизкого фильтра. В результате достигается значительно более мощное и глубокое звучание басов на низких и средних уровнях громкости без риска механической или электрической перегрузки сабвуфера на высоких уровнях громкости. Просто поразительно, какое внезапное басовое звучание стало возможным.
Если требуется ещё более низкое и «тёмное» воспроизведение басов, можно дополнительно активировать функцию «SubXpander». Таким образом, к основным тонам в диапазоне частот от 50 до 100 Гц добавляются субгармоники.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Среднеквадратическая мощность ≤ 1% THD+N
- при 4 Ом Канал 1–12: 70 Вт
Канал 13–18: 75 Вт
- при 2 Ом Канал 13–18: 120 Вт
- при 1 Ом -
- мостовое включение при 4 Ом -
- мостовое включение при 2 Ом -
Максимальная выходная мощность на канал* Каналы 1–12: до 100 Вт RMS при 3 Ом
Каналы 13–18: до 160 Вт RMS при 2 Ом
Технология усилителя Pure Class GD

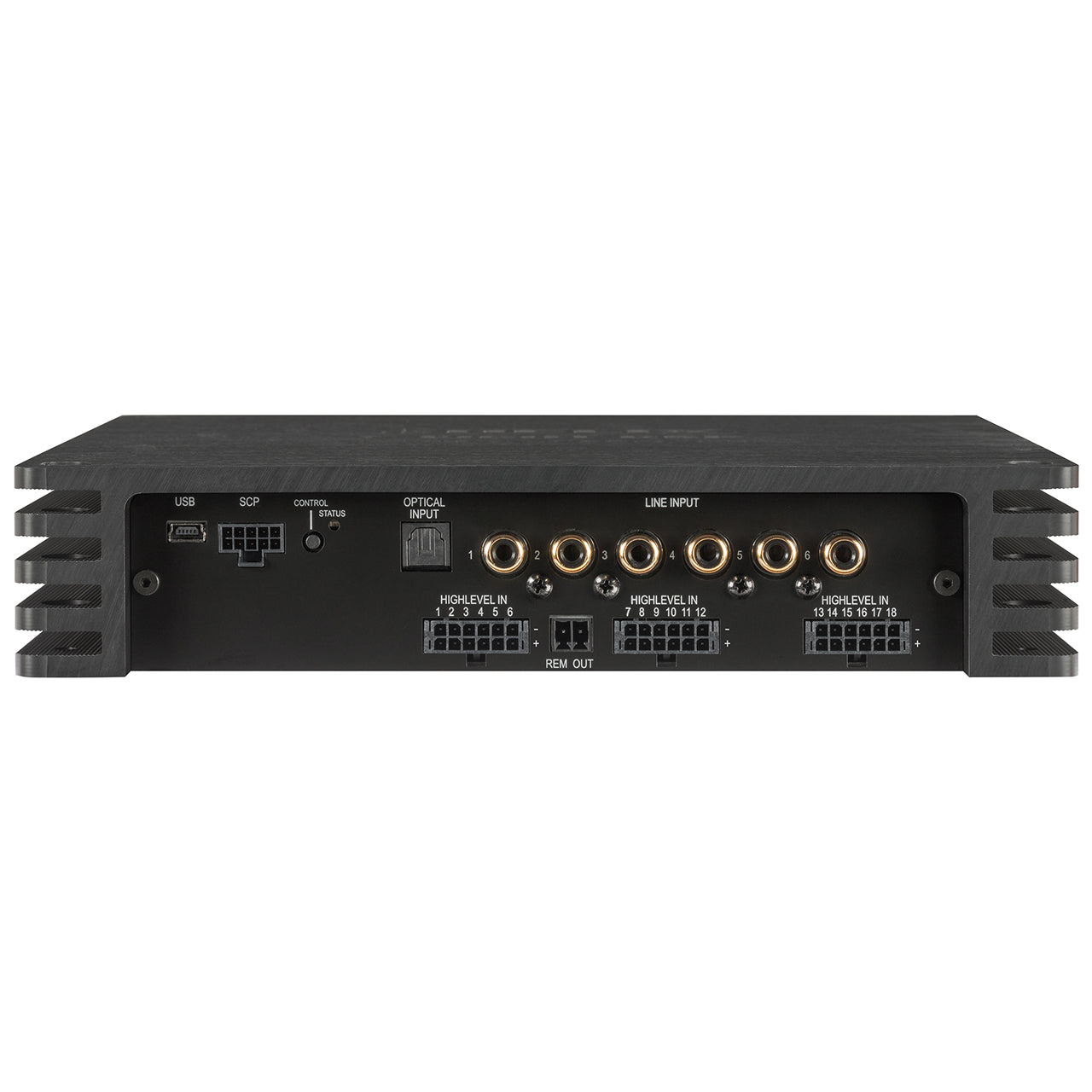

Входы 6 x RCA / Cinch
18 входов для громкоговорителей высокого уровня
1 x оптический SPDIF (12–96 кГц)
1 x удаленный вход
Входная чувствительность RCA/RCA: макс. 4 или 8 Вольт
Высокий уровень: макс. 16 или 32 Вольта
Входное сопротивление RCA/RCA 12 кОм
Входное сопротивление высокого уровня 9 - 33 Ом или 20 кОм с ADEP.3

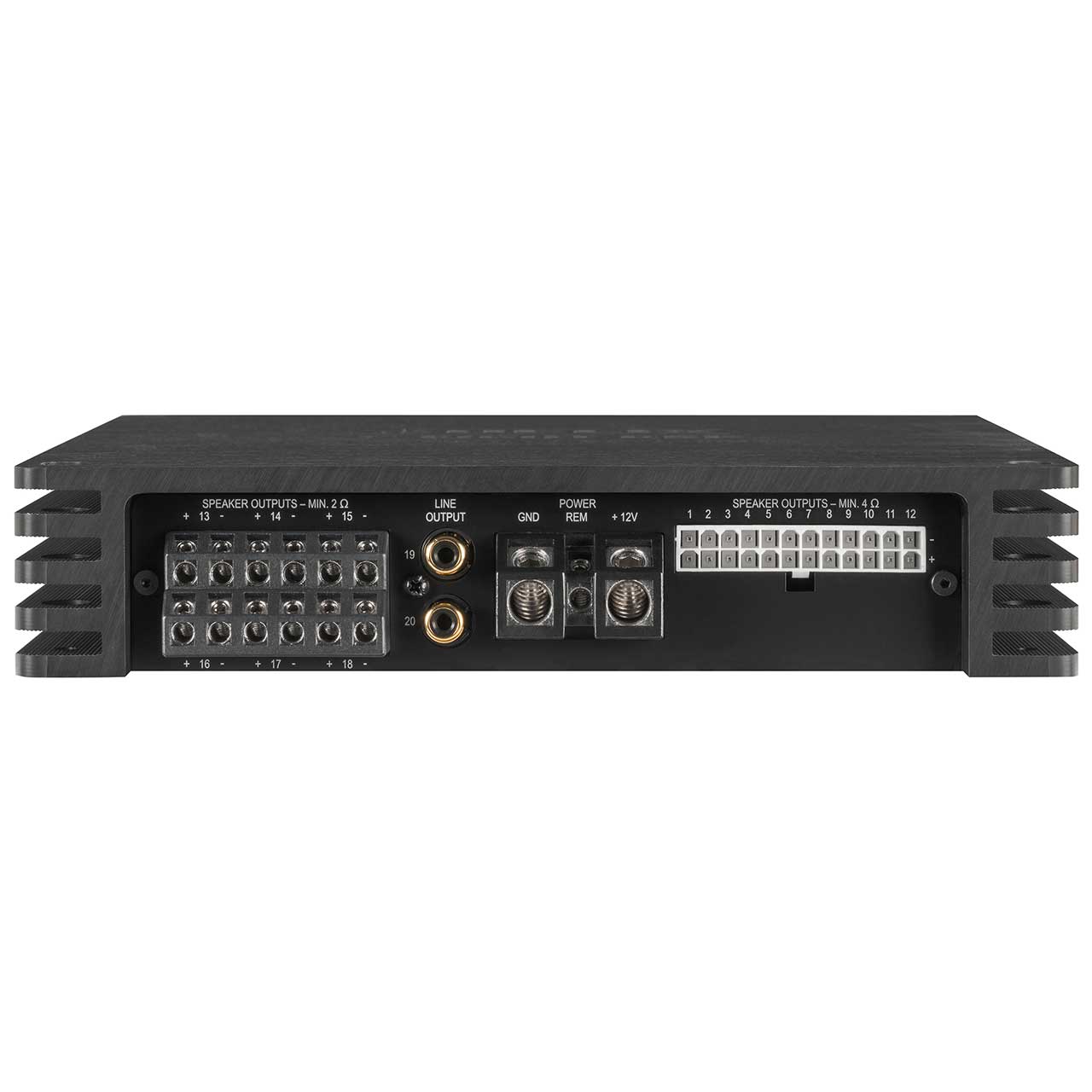

Выходы 18 x выход на динамики
2 x RCA / Cinch
2 x удаленных выхода
Выходное напряжение RCA/RCA 3 Вольта
Частотная характеристика 20 Гц - 22 000 Гц
Разрешение DSP 64 бит
Мощность DSP: 2 x 295 МГц (2,4 млрд операций MAC/секунду)
Частота дискретизации 48 кГц
DSP тип 2 x Аудиопроцессор сигнала
Преобразователи сигнала АЦП: BurrBrown 24 бит
D/A: BurrBrown 24 бит
Отношение сигнал/шум на цифровом входе: 107 дБ (взвешенное по шкале А)
Соотношение сигнал/шум на аналоговом входе: 102 дБ (взвешенное по шкале А)
Коэффициент нелинейных искажений (THD) < 0,015 %
Коэффициент затухания > 50
Рабочее напряжение 10,5 - 18 Вольт (макс. 5 сек. до 6 Вольт)
Номинальная мощность постоянного тока 12 В ⎓ 108 А макс.
Ток холостого хода 1,3 А
Максимальный выходной ток 500 мА
Диапазон рабочих температур от -40 °C до +70 °C
Предохранитель 3 x 30 А LP-Mini-fuse (APS)
Дополнительные функции: слот HEC, схема ADEP.3, порт Smart Control, автоматический дистанционный переключатель, 32-битный сопроцессор
Размеры (В x Ш x Г) 44 x 255 x 220 мм /
1,73 х 10,04 х 8,66 дюйма
* В типичных многоканальных приложениях (2-/3-полосная система + тыловая + сабвуфер)
Объем поставки
1 x Усилитель HELIX V EIGHTEEN DSP
4 x кабеля для подключения динамиков
1 USB-кабель
2 шестигранных ключа
1 x Монтажный материал
1 х Руководство по эксплуатации
ДОКУМЕНТЫ
Руководство пользователя (EN)
