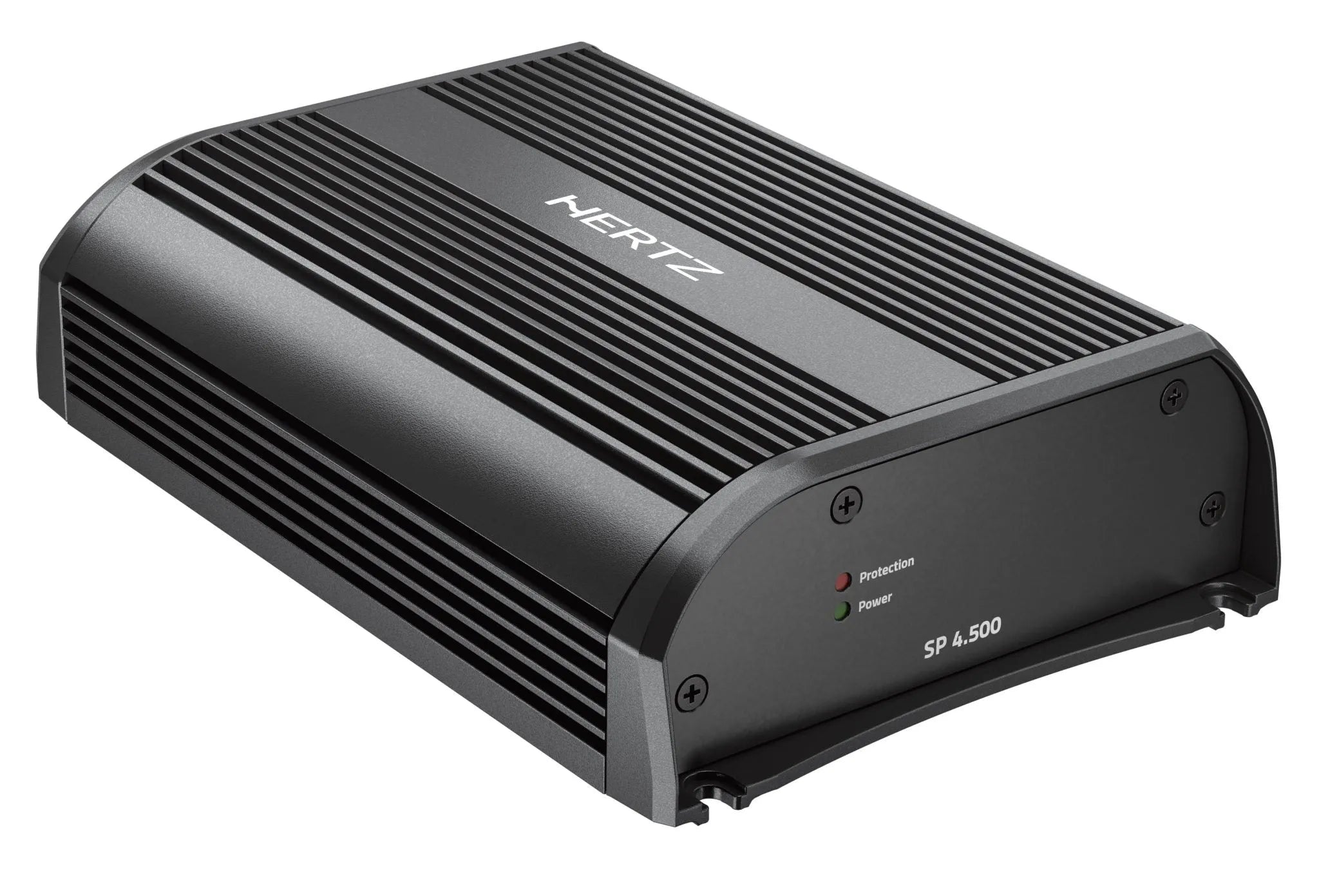

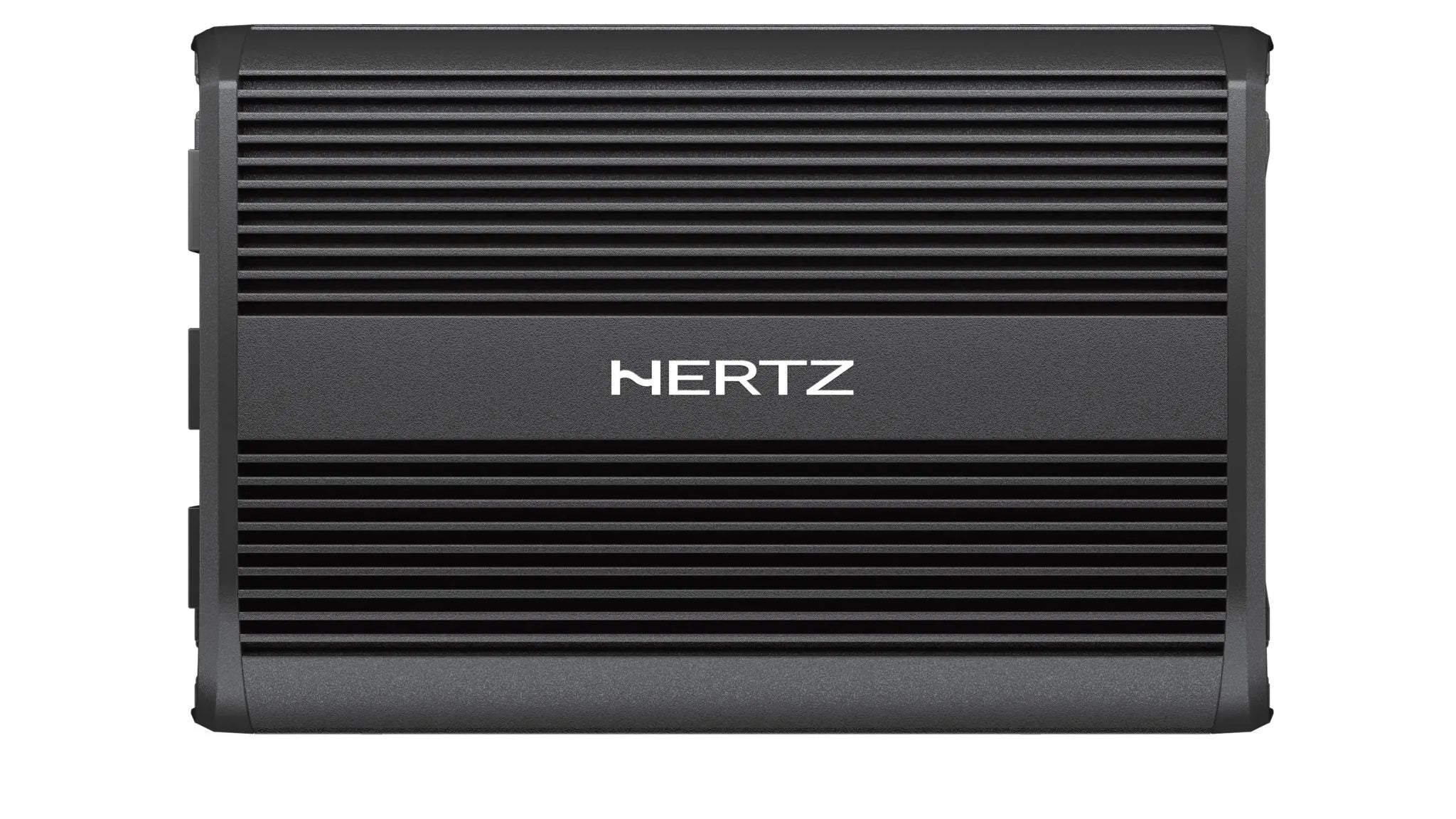

Hertz SP 4.500, 4-канальный автомобильный аудиоусилитель 600 Вт

Hertz SP 4.500 — компактный четырёхканальный усилитель класса D, обеспечивающий высокую производительность и надёжность в экстремальных условиях. Благодаря передовой технологии АЦП Hertz и защите IP55 он идеально подходит для использования в мотоциклах, спортивных автомобилях и других сложных условиях, где важны как мощность, так и надёжность.

Количество каналов: 4 - 3 - 2
Выходная мощность (среднеквадратическая) при 14,4 В постоянного тока, коэффициент гармонических искажений 1%:
4 канала: 90 Вт x 4 (4 Ом)
4 канала: 150 Вт x 4 (2 Ом)
3 канала: 80 Вт x 2 (4 Ом) + 330 Вт x 1 (4 Ом)
3 канала: 145 Вт x 2 (2 Ом) + 300 Вт x 1 (4 Ом)
2 канала: 300 Вт x 2 (4 Ом)
Отношение сигнал/шум (взвешенное по шкале А при входном напряжении 1 В): 100 дБА
Класс защиты: IP55 (влаго- и пыленепроницаемый)
Эффективность: до 87% (технология Advanced D-Class)
Диапазон частот: 10 Гц ÷ 35 кГц (-3 дБ)
Фильтр нижних частот (ФНЧ): 50 ÷ 5 кГц при 12 дБ/октаву.
Фильтр верхних частот (Hi-pass): 50 ÷ 5 кГц при 12 дБ/октаву.
Усиление басов 45 Гц (регулируемое): ВЫХОД 3 - 4 (0 ÷ 8) дБ [LP = только вкл.]

SP 4.500 оснащен выходным каскадом АЦП Hertz (Advanced D-Class), достигающим КПД до 87% и обеспечивающим впечатляющую мощность: 90 x 4 Вт (4 Ом) RMS или 300 Вт x 2 Вт (4 Ом) RMS при мостовом включении. Усилитель имеет сверхкомпактные размеры: 192,7 (7,58) x 130 (5,1) x 49 мм (дюйм). Благодаря сверхкомпактности и впечатляющей мощности SP 4.500 идеально подходит для мотоциклов, установки под сиденьем в спортивных автомобилях и за сиденьем в грузовиках.

Четырехканальный усилитель SP 4.900 D-класса

АЦП Герца
(Продвинутый D-класс)

Линейка компактных усилителей Herz SP представлена ​​тремя высокопроизводительными моделями. В их числе две четырёхканальные модели: флагманская SP4.900 с мощностью 160 x 4 Вт RMS на 4 Ом и SP4.500 с мощностью 90 x 4 Вт RMS на 4 Ом, а также монофоническая модель SP1.900 с мощностью 1000 Вт RMS на 1 Ом.

Усилитель Hertz SP — первый усилитель Hertz с обновленным выходным каскадом Hertz ADC (Advanced D-Class), достигающим эффективности до 87% и обеспечивающим впечатляющую номинальную мощность при сверхкомпактном размере.

Благодаря сверхкомпактности и впечатляющей мощности усилители SP идеально подходят для использования в мотоциклах, а также для установки под сиденьем в спортивных автомобилях и за сиденьем в грузовиках.

Технология АЦП Hertz гарантирует, что усилители SP превосходят обычные сверхкомпактные усилители по своим характеристикам, обеспечивая выдающиеся показатели отношения сигнал/шум и коэффициента гармонических искажений, а также практически полностью устраняя электромагнитные и радиочастотные помехи, обеспечивая непревзойденное качество звука.

Такая универсальность четырехканальных моделей идеально подходит для подключения мощных (4 Ом) фронтальных динамиков с мостовым (4 Ом) сабвуфером.

Усилители SP полностью защищены от перегрева и постоянного тока, мгновенно переходя в режим защиты (загорается красный светодиод), чтобы спасти вашу акустическую систему.

Алюминиевый корпус, сертифицированный по стандарту IP55, обеспечивает максимальную защиту от влаги и внешних факторов, а отсутствие внутреннего вентилятора охлаждения предотвращает накопление грязи. Основная плата усилителя SP имеет конформное покрытие, предотвращающее повреждения, вызванные внутренней конденсацией, которая может возникнуть при контакте теплого влажного воздуха с корпусом усилителя, имеющим более низкую температуру.

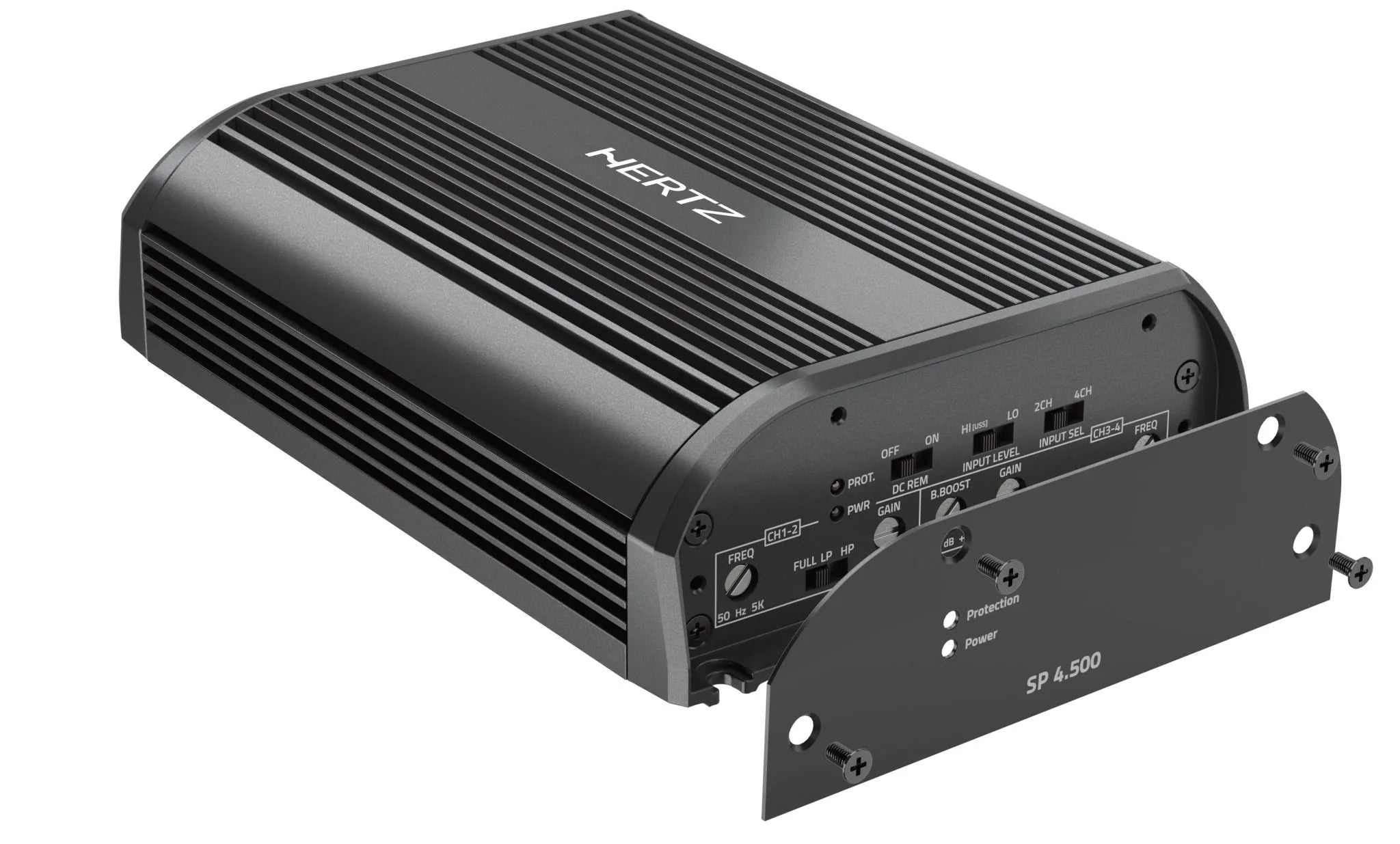

Все элементы управления защищены съемной алюминиевой панелью, что обеспечивает SP 4.900 степенью защиты IP55 и предотвращает попадание влаги на переключатели.

Усилители SP оснащены встроенным герметичным кабелем питания, линейными входами и выходами для подключения динамиков, что обеспечивает надежную подачу питания даже в самых суровых погодных условиях. Надёжная система питания обеспечивает сверхстабильное соединение питания и заземления, предотвращая потерю контакта из-за вибрации. Благодаря особой конструкции усилители SP идеально подходят для мотоциклов, морских судов и мотоспорта.

SP 4.900 оснащён встроенным USS (универсальным симулятором динамиков) — схемой динамической нагрузки на высокоуровневых входах, которая изначально подаёт на выходной канал OEM-устройства нагрузку, достаточно низкую для нейтрализации схемы защиты от отключения выходов OEM-устройств. После активации схемы добавляется более высокая нагрузка — всё ещё достаточно низкая для подавления выходов класса D, но не настолько низкая, чтобы вызвать проблемы с током или теплоотводом.

SP 4.900 предлагает как дистанционное обнаружение входного сигнала, так и обнаружение смещения постоянного тока на входах динамиков для автоматического включения, обеспечивая полную интеграцию с любым транспортным средством.

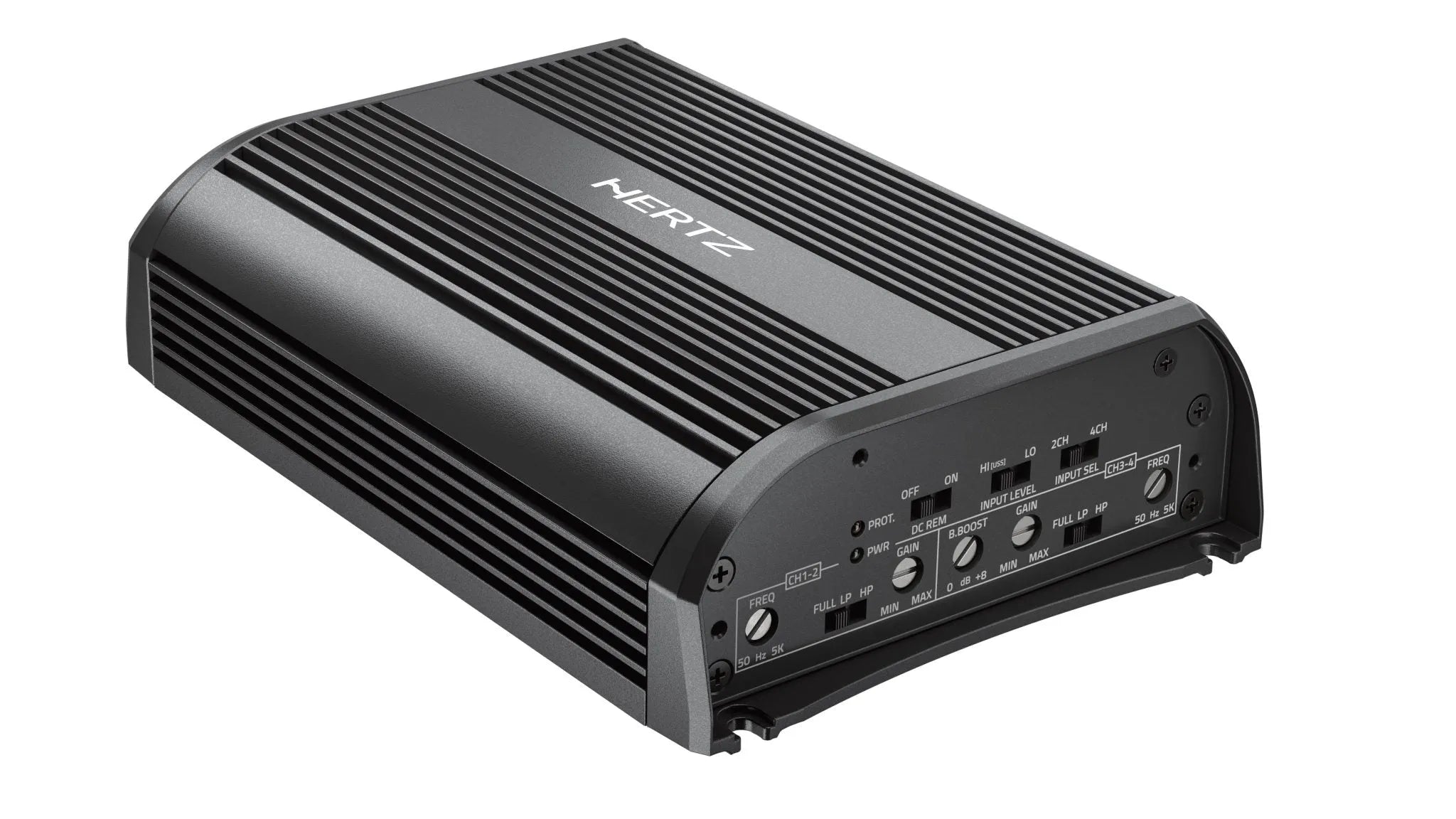

Универсальные кроссоверные фильтры и ручка управления расположены на одной стороне, что позволяет легко выполнить калибровку после установки изделия.

Секция фильтров включает в себя чрезвычайно гибкие кроссоверы верхних и нижних частот, регулируемые в диапазоне от 50 Гц до 5 кГц с крутизной спада 12 дБ/октаву. Вместе с регулятором усиления басов (45 Гц, 0–8 дБ) они позволяют настроить оба фронтальных канала для работы в полнодиапазонном режиме или для использования с сабвуфером и соответствующими динамиками.

Фильтр верхних частот также можно использовать для оптимизации производительности высокоэффективных коаксиальных динамиков SPL Show NEO, которые идеально подходят для усилителей SP.

Общие характеристики
Каналы 4 - 3 - 2
Номинальное напряжение питания 11 ÷ 15 В постоянного тока
Импульсное рабочее напряжение 6 ÷ 16 В постоянного тока
Ток холостого хода 0,9 А
Ток холостого хода в выключенном состоянии 0,03 мА
Потребление при 14,4 В постоянного тока, минимальное сопротивление нагрузки (максимальная музыкальная мощность) 27 А
Удаленный вход 6 ÷ 15 В постоянного тока (9 мА)
DC-REM - Дистанционное включение с помощью SPK DC с ВЫХОДА BTL динамиков 3,5 ÷ 7 В постоянного тока
Искажения - КНИ при 1 кГц, 4 Ом, 70% номинальной мощности <0,02%
Коэффициент затухания при 1 кГц, 4 Ом, 2 Вср.кв. >150
Полоса пропускания при -3 дБ 10 Гц ÷ 35 кГц
Отношение сигнал/шум (взвешенное по амплитуде при входном напряжении 1 В) 100 дБА
Чувствительность предварительного входа 0,6 ÷ 6 Вср.кв.
Чувствительность динамика 2,2 ÷ 22 Вср.кв.
Минимальное сопротивление нагрузки:
@ 4 канала 2 Ом
@ 3 канала 2 Ом + 2 Ом + 4 Ом
@ 2 канала 4 Ом
Рейтинг IP IP55
Диапазон рабочих температур: от 0°C (32°F) до 55°C (131°F)
Максимальный размер (мм/дюйм) 192,7 x 130 x 49 / 7,58 x 4,18 x 1,9
Вес (кг/фунты) 2,15 / 4,74
Регулируемые кроссоверы да
Выходная мощность
Номинальная выходная мощность (RMS) при 14,4 В постоянного тока, THD 1%:
4 канала: 90 Вт x 4 (4 Ом)
4 канала: 150 Вт x 4 (2 Ом)
3 канала: 80 Вт x 2 (4 Ом) + 330 Вт x 1 (4 Ом)
3 канала: 145 Вт x 2 (2 Ом) + 300 Вт x 1 (4 Ом)
2 канала: 300 Вт x 2 (4 Ом)
Общая мощность 600 Вт
ВХОДЫ / ФИЛЬТРЫ
ВХОДЫ: Pre IN / Speaker IN
Глава 1-2
Полное Да
Фильтр верхних частот 50 ÷ 5 кГц при 12 дБ/октаву.
Низкочастотный: 50 ÷ 5 кГц при 12 дБ/октаву.
Глава 3-4
Полное Да
Фильтр верхних частот 50 ÷ 5 кГц при 12 дБ/октаву.
Фильтр нижних частот 50 ÷ 5 кГц при 12 дБ/октаву.
Усиление басов 45 Гц (регулируемое) ВЫХОД 3 - 4 (0 ÷ 8) дБ [только LP = ВКЛ]
Физические характеристики

мм дюйм
А 185,7 7,31
Б 192,7 7,58
С 107 4.21
Д130 5.12
Е 49 1.93
