Luxman

Luxman L-509Z, интегрированный аудиоусилитель

Представляем концепцию "отдельных устройств в одном корпусе" нового уровня, стремясь к идеалу с новым флагманским усилителем "все в одном".
€13,000.00 EUR

Luxman L-509Z, интегрированный аудиоусилитель - Перед покупкой, пожалуйста, уточните наличие товара. Если его нет, его можно заказать, и он будет доставлен в течение 2–21 дня.

▪️ У вас есть вопросы по этому товару? Мы можем проконсультировать вас по телефону +370 683 90000 или прийти в наш салон по адресу Armatūrinininkų g. 1, Каунас .

Доставка

В Литве мы доставляем посылки на дом курьерской службой DPD в течение 1-2 рабочих дней за 4,99 евро. Для заказов свыше 100 евро доставка бесплатная.

Доставка посылок за пределы Литвы в течение 4-10 рабочих дней. Стоимость доставки от 15,00 €.

Самовывоз из магазина

Заказанный онлайн товар вы можете забрать самостоятельно в нашем магазине по адресу: ул. Арматурининку, 1, Каунас. Пожалуйста, имейте при себе номер вашего заказа .

Перед приездом рекомендуем позвонить по телефону +370 683 90000 .

Часы работы : четверг 9:00-18:00

Посмотреть все стереоусилители.

INFORMACIJA

Представляем концепцию "отдельных устройств в одном корпусе" нового уровня, стремясь к идеалу с новым флагманским усилителем "все в одном". Интегрированные усилители нашей серии Z достигают вершины производительности.

  • Мощность: 220 Вт + 220 Вт (4 Ом).
  • Коэффициент демпфирования: 330.
  • Частотный диапазон: 20 Гц - 20 кГц (±0,5 дБ).
  • Гармонические искажения: 0,007% или менее (8 Ом, 1 кГц).



ОПИСАНИЕ

Наша новейшая система обратной связи усилителя буквально оживляет музыку с LIFES* версии 1.0

Благодаря обратной связи только искаженных компонентов, генерируемых на пути аудиосигнала до последней ступени усилителя, запатентованная схема усиления LUXMAN "ODNF" достигает превосходных статических характеристик и естественного качества звука, как если бы это была система "без обратной связи". В ходе разработки флагманского стереоусилителя мощности M-10X, выпущенного в 2021 году, были сохранены исследованные там технические концепции, а конфигурация схемы, которая за годы улучшений стала очень сложной, была полностью переработана для реализации изысканного, высококачественного звука "LIFES" и определяет схему обратной связи усиления для нашего следующего поколения компонентов. L-509Z оснащен независимыми модулями LIFES, работающими одновременно в каждой из полностью дискретных предусилительной и усилительной секций. L-509Z - это предварительный усилитель-усилитель мощности, достойный концепции "отдельных устройств в одном корпусе", которая объединяет качественные отдельные блоки в единый элегантный корпус и достигает повышенного уровня музыкальности и беспрецедентной детализации по сравнению с другими схемами усиления. В выходной секции используются трехступенчатые биполярные транзисторы Дарлингтона в четырехпараллельной двухтактной конфигурации для достижения выдающейся выходной мощности и почти идеальной линейности мощности, сравнимой с автономным усилителем мощности, развивая 120 Вт + 120 Вт при 8 Ом и 220 Вт + 220 Вт при 4 Ом. Результатом является эффектное качество звука с изобилием энергии.

*ODNF означает "Only Distortion Negative Feedback" (Только отрицательная обратная связь по искажениям)
*LIFES означает "Luxman Integrated Feedback Engine System" (Интегрированная система обратной связи Luxman).




Электронно управляемый аттенюатор LECUA-EX* с продуманным механизмом вращения

Тактильная, приятная функция регулировки громкости необходима для аудиоусилителей. Чтобы подать на усилитель мощности с фиксированным усилением музыкальный сигнал на уровне, подходящем для прослушивания, требуется точное управление для плавного ослабления напряжения при сохранении качества входного источника. LECUA, разработанная LUXMAN, представляет собой электронно управляемую систему аттенюаторов, которая переключается через ряд высококачественных резисторов с фиксированным значением для каждого канала независимо. Они аккуратно расположены на вспомогательной сборке в соответствии с положением ручки регулировки громкости. С момента выпуска контрольного усилителя C-1000f в 2006 году в честь 80-летия LUXMAN "LECUA1000", который аналогично интегрируется в схему усиления, используется во многих продуктах LUXMAN в качестве системы регулировки громкости, которая минимизирует влияние внешних вибраций и изменений в качестве звука во всем рабочем диапазоне регулировки громкости, а также устойчива к деградации со временем. L-509Z сочетает в себе высокоточный поворотный энкодер с недавно разработанным механизмом взвешенного вращения для создания "LECUA-EX", который обеспечивает еще большую надежность и естественное, высококачественное ощущение работы. 88 точных шагов от 0 до 87 дБ и настройка ускорения скорости вращения ручки громкости, а также настройка длительного нажатия для пульта дистанционного управления позволяют комфортно и тщательно регулировать громкость с минимальным ухудшением качества звука.

*LECUA-EX расшифровывается как Luxman Electronically Controlled Ultimate Attenuator - Excellent eXperience (Превосходный опыт с электронно управляемым аттенюатором Luxman)




Высокорегулируемый блок питания

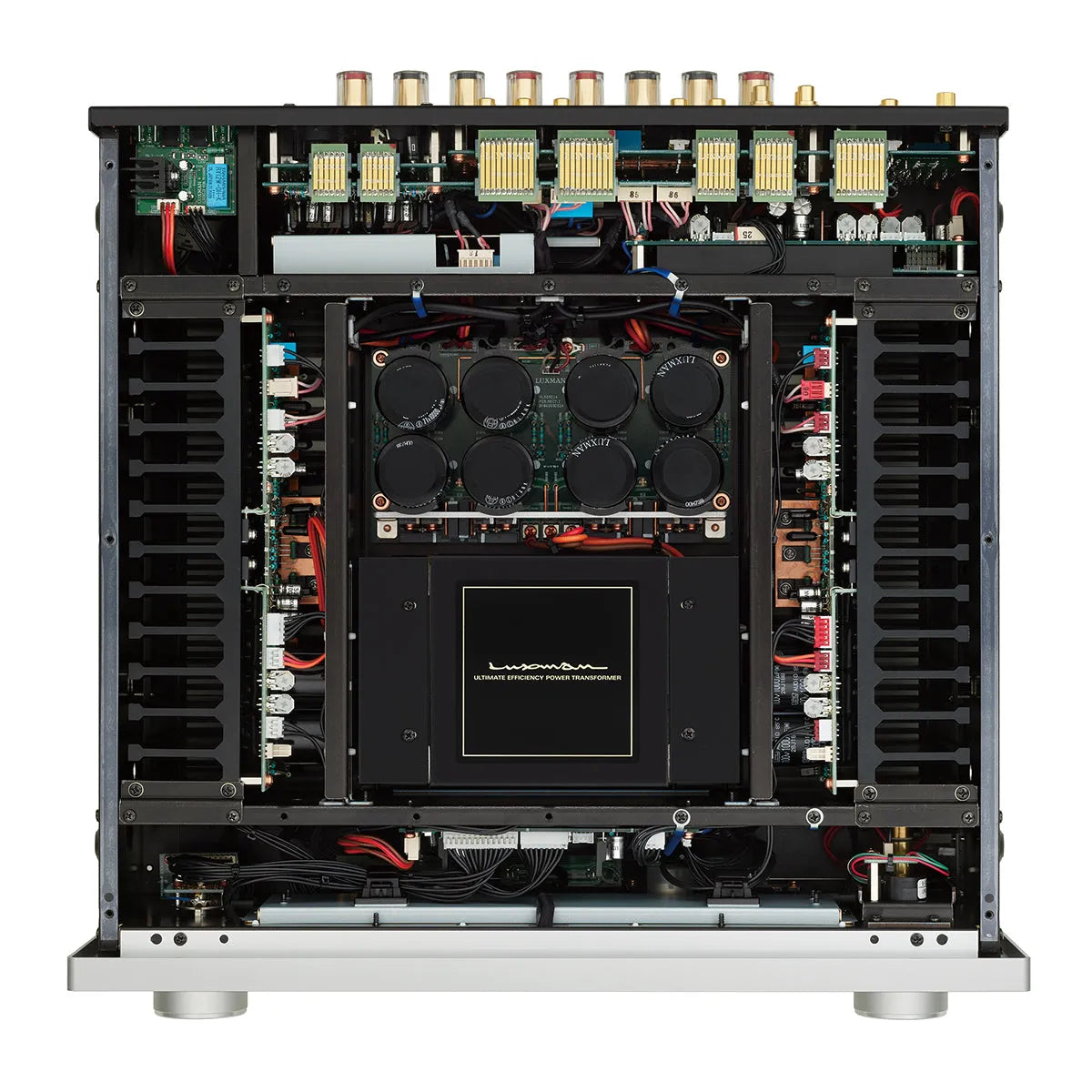

L-509Z оснащен традиционной высокостабильной схемой питания LUXMAN, включающей изготовленный на заказ, высокорегулируемый трансформатор El мощностью 600 ВА и недавно разработанные крупногабаритные фильтрующие конденсаторы (10 000 мкФ x 8).


Высококачественный фонокорректор

Встроенный высококачественный фонокорректор, который поддерживает как MM, так и MC картриджи, оснащен новым двухступенчатым переключателем усиления для выбора между высокими и низкими настройками MC для работы с более широким спектром MC картриджей, обогащая качественное воспроизведение винила как с точки зрения работы, так и с точки зрения качества звука. А на передней панели теперь есть кнопка отключения звука.


3-полосный регулятор тембра

В дополнение к BASS и TREBLE, был добавлен новый регулятор MIDDLE, эффективный в диапазоне частот вокала и ведущих инструментов. Баланс левого и правого каналов, прямая линия, громкость и другие функции также удобно доступны.


Оригинальная технология, особое внимание

В основном тракте аудиосигнала используются печатные платы с отслаивающимся покрытием, что устраняет негативное влияние пленочного покрытия, которое может отрицательно сказаться на качестве звука. Особое внимание было уделено каждой детали, такой как конструкция beeline, которая настраивает схемы для кратчайшего возможного пути, и не угловой рисунок проводки для плавной передачи сигнала.


Передача с низким импедансом

Большие реле динамиков с низким сопротивлением соединены параллельно для передачи движущей силы от существенного источника питания и выходной схемы. Внутренний сверхтолстый кабель сечением 3,5 мм2 напрямую подключен к клеммам динамиков для обеспечения передачи с низким импедансом, достигая коэффициента демпфирования 330 (метод инжекции тока).


Верхняя панель с высококачественной матовой отделкой

Верхняя панель изготовлена из сверхтолстого алюминия с изысканной матовой отделкой. Большие вентиляционные отверстия тщательно обрабатываются одно за другим для обеспечения эффективного рассеивания тепла. Устройство поддерживается четырьмя большими изоляционными ножками из чугуна, градиент плотности которых защищает основное шасси от нежелательных внешних вибраций.

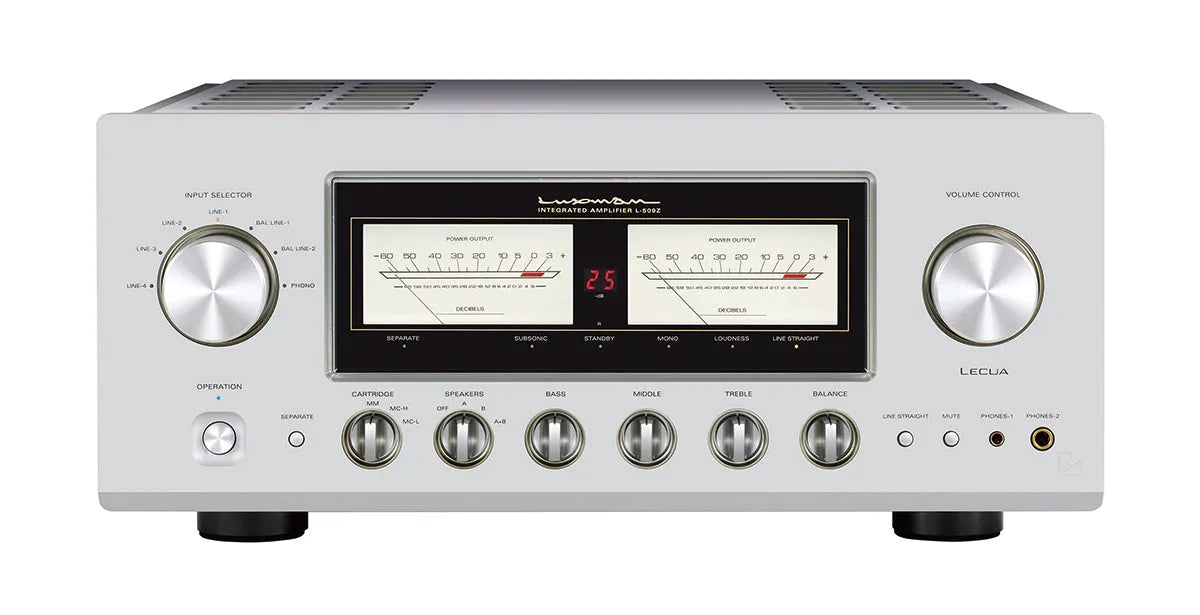

Большой стрелочный VU-метр и 7-сегментный светодиодный дисплей

Стрелочные аналоговые VU-метры — это традиционная особенность дизайна, гордо характеризующая транзисторные интегрированные усилители LUXMAN. L-509Z оснащен двумя большими ярко подсвеченными светодиодами индикаторами с чувствительными характеристиками отклика. Недавно включенный 7-сегментный светодиодный дисплей между левым и правым измерителями уровня отображает текущее значение затухания и легко виден с места прослушивания.


Выходы для наушников с гальванической развязкой

В дополнение к стандартному разъему φ6,3 мм был добавлен разъем φ4,4 мм с независимым заземлением левого и правого каналов для приятного прослушивания в наушниках. Использование наушников с симметричным кабелем улучшает разделение левого и правого каналов и локализацию, окружая слушателя великолепным трехмерным звуком.

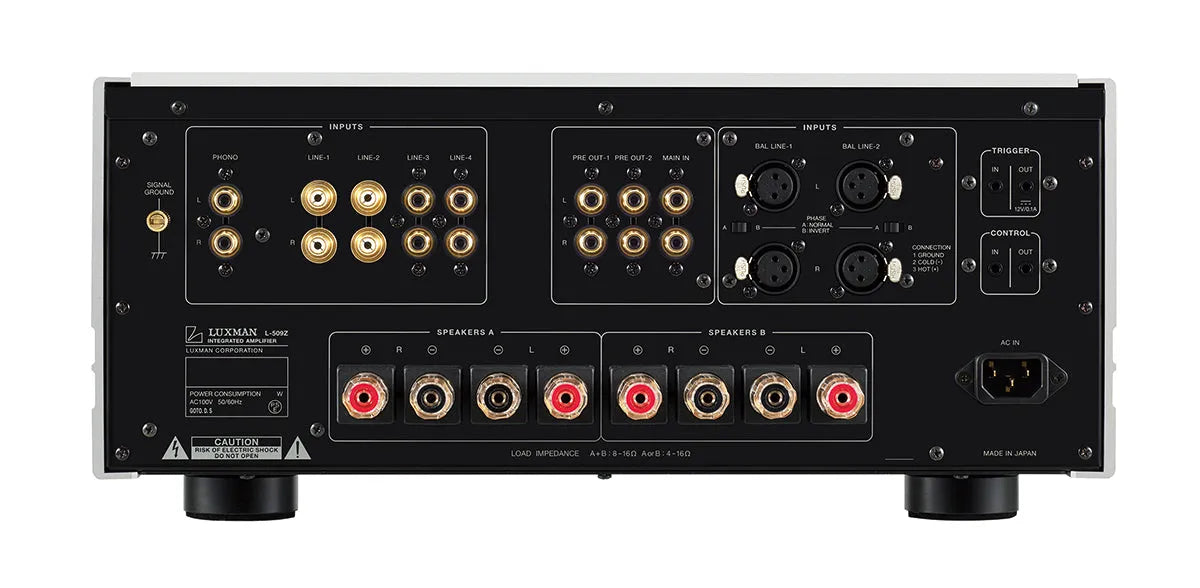

Высококачественные входные/выходные терминалы

Для LINE-1 и 2 используются оригинальные высокожесткие разъемы RCA. Раздельные входы и выходы для расширения системы обеспечиваются двумя предварительными выходами. Две большие выходные клеммы для динамиков с независимым включением/выключением позволяют осуществлять двухпроводное подключение.

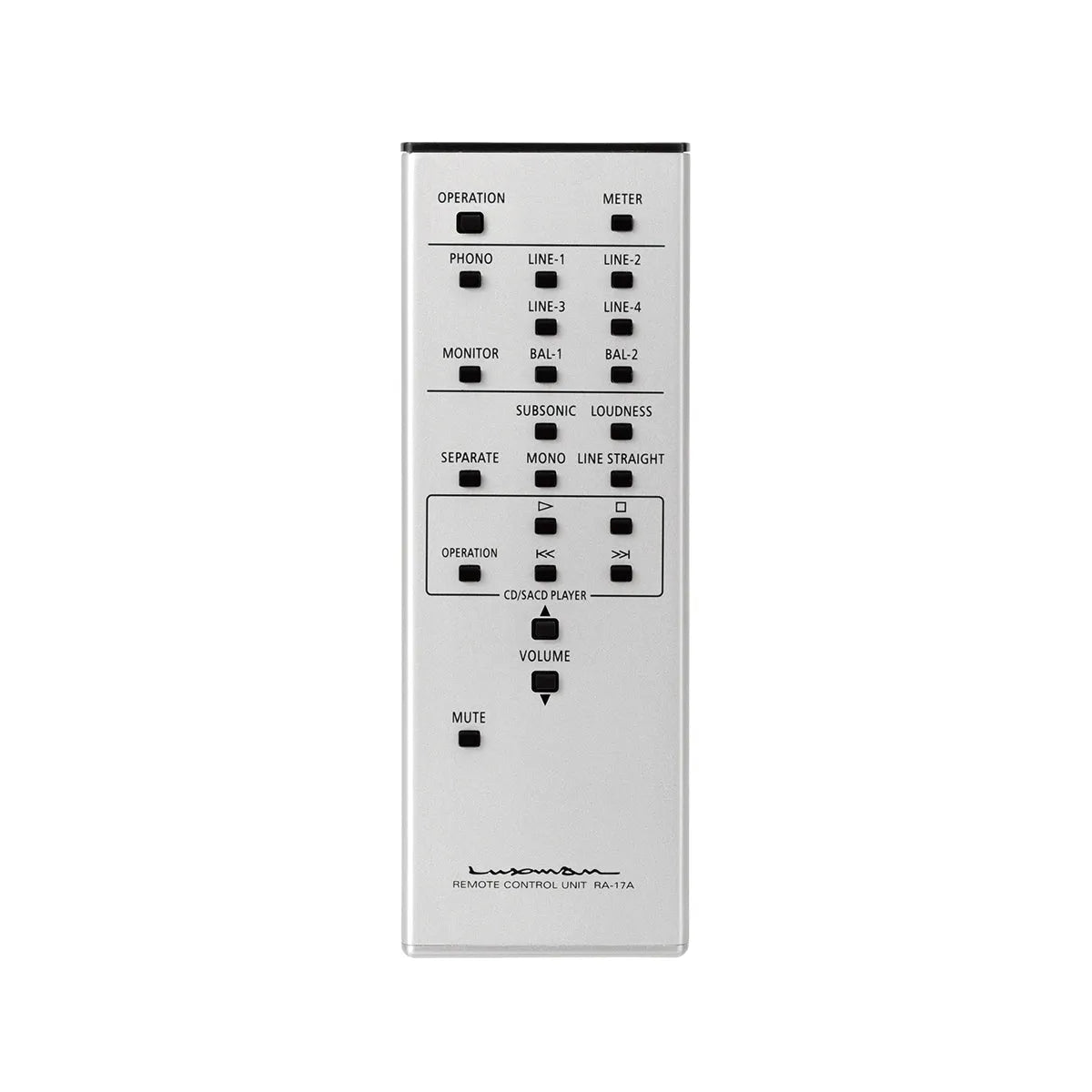

Эргономичный алюминиевый пульт дистанционного управления

Значительный, эргономичный алюминиевый пульт дистанционного управления также может управлять совместимыми CD-плеерами LUXMAN, выпущенными после 1996 года.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СПЕЦИФИКАЦИИ



Номинальная выходная мощность 120 Вт + 120 Вт (8 Ом)
220 Вт + 220 Вт (4 Ом)
Входная чувствительность/
входное сопротивление		 PHONO (MM): 2,5 мВ/47 кОм
PHONO (MC-H): 0,3 мВ/100 Ом
PHONO (MC-L): 0,1 мВ/40 Ом
LINE: 180 мВ/47 кОм
BAL.LINE: 180 мВ/79 кОм
MAIN IN: 1,1 В/47 кОм
Выходное напряжение PRE OUT: 1 В
Частотная характеристика PHONO: от 20 Гц до 20 кГц (±0,5 дБ)
LINE: от 20 Гц до 100 кГц (в пределах -3 дБ)
Общие гармонические искажения 0,007% или менее (8 Ом, 1 кГц)
0,03% или менее (8 Ом, от 20 Гц до 20 кГц)
Соотношение сигнал/шум (IHF-A) PHONO (MM): 87 дБ или более
PHONO (MC-H): 70 дБ или более
PHONO (MC-L): 62 дБ или более
LINE: 106 дБ или более
Регулировка громкости LECUA-EX
Схема обратной связи усиления LIFES 1.0
Выходная конфигурация Биполярный 4-параллельный двухтактный
Коэффициент демпфирования 330
Макс. диапазон регулировки тембра BASS: ±8 дБ на 100 Гц
TREBLE: ±8 дБ на 760 Гц
TREBLE: ±8 дБ на 10 кГц
Электропитание 230 В~ (50 Гц) / 115 В~ (60 Гц)
Потребляемая мощность 390 Вт
150 Вт (без сигнала), 0,5 Вт (в режиме ожидания)
Внешние размеры 440 (Ш) x 193 (В) x 463 (Г) мм
передняя ручка 20 мм и задний терминал
37 мм включены в глубину
Вес нетто 29,4 кг (основной блок)
Аксессуары Пульт дистанционного управления (RA-17A)
Кабель питания
Клемма динамика
Поддерживаемый размер Y-образной клеммы
 Ширина части a: 16 мм или менее
Ширина части b: 7 мм или более
Luxman L-509Z, интегрированный усилитель
*Подключение может быть невозможно
в зависимости от формы
Y-образной клеммы.



ДОКУМЕНТАЦИЯ

ИНСТРУКЦИИ

Руководство пользователя (EN).
