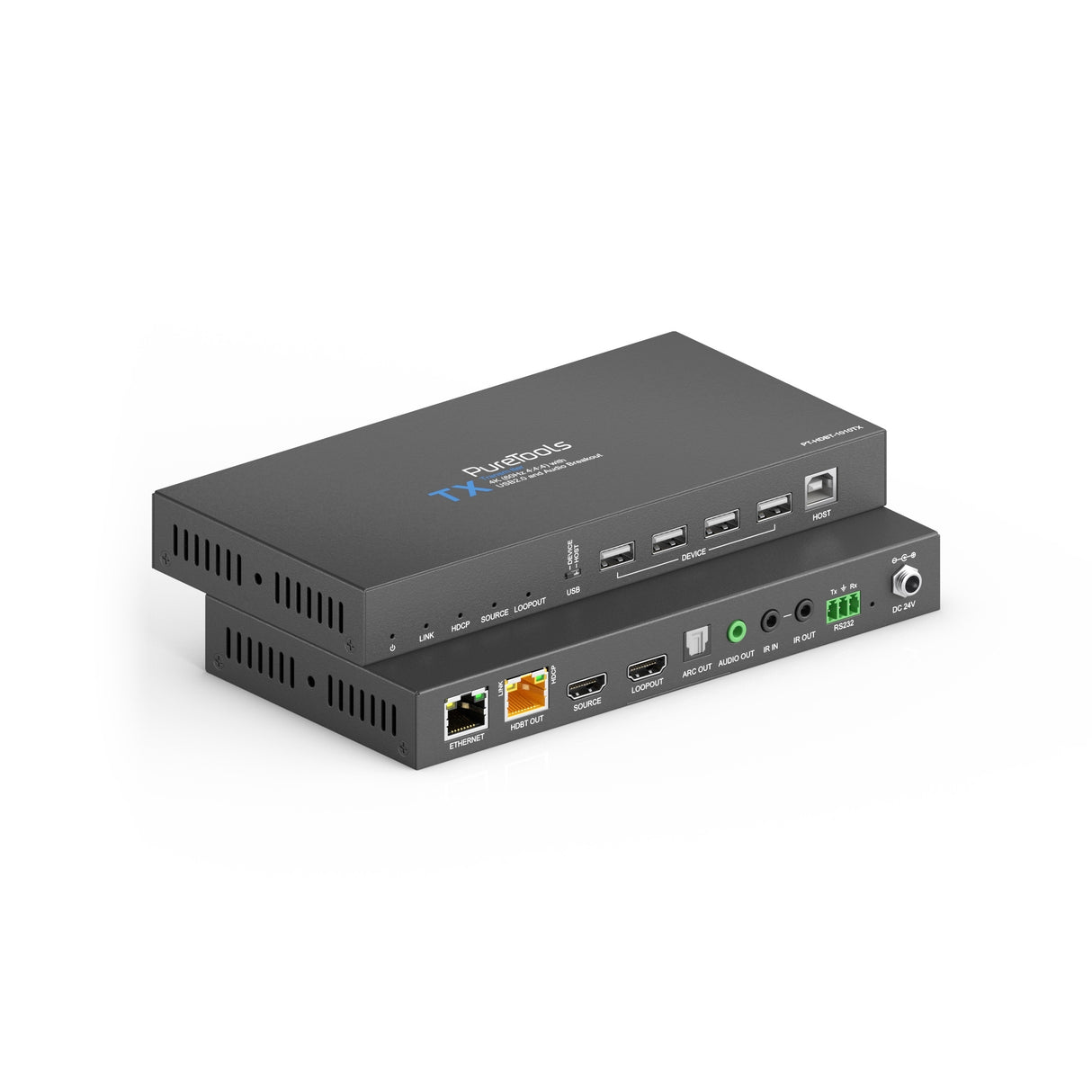

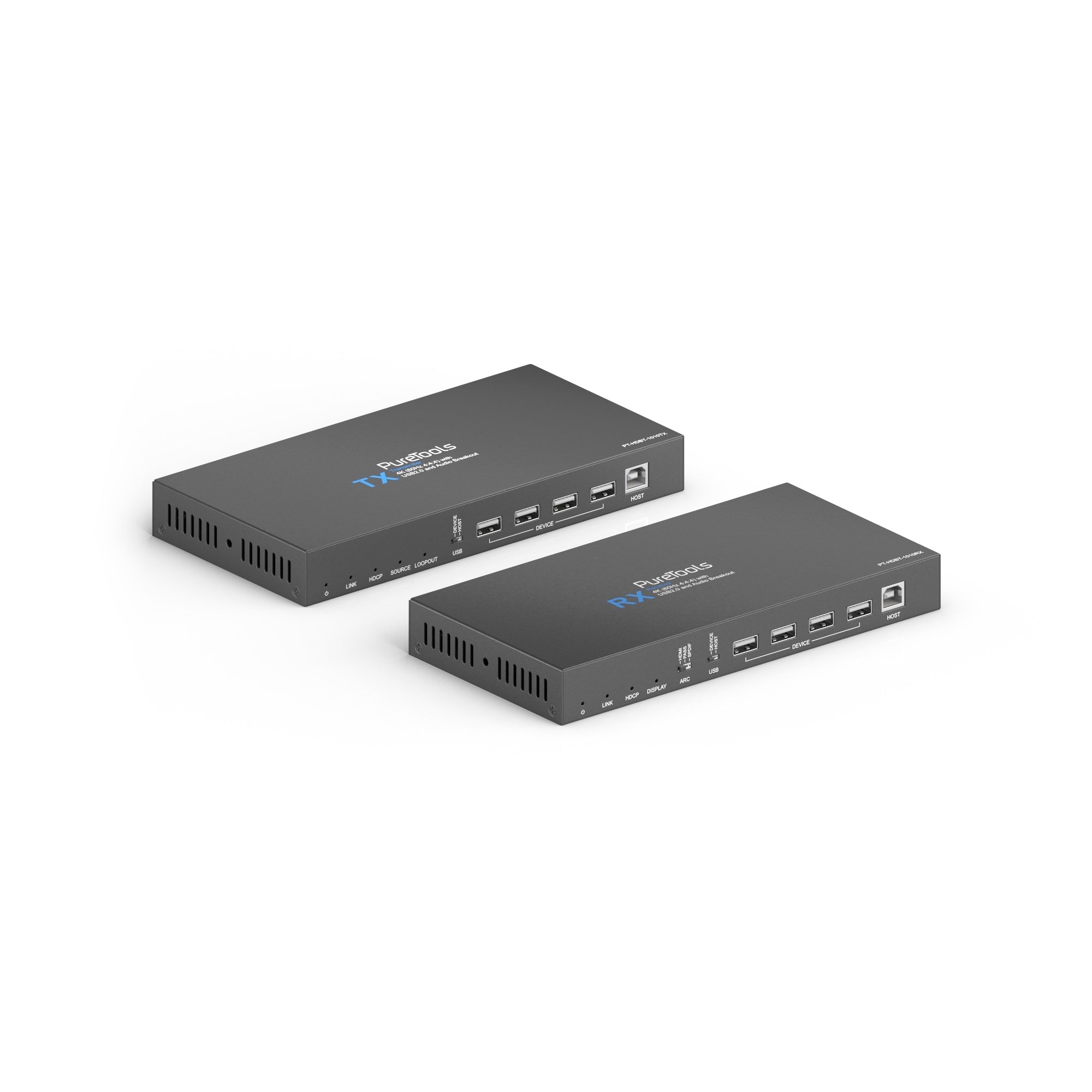

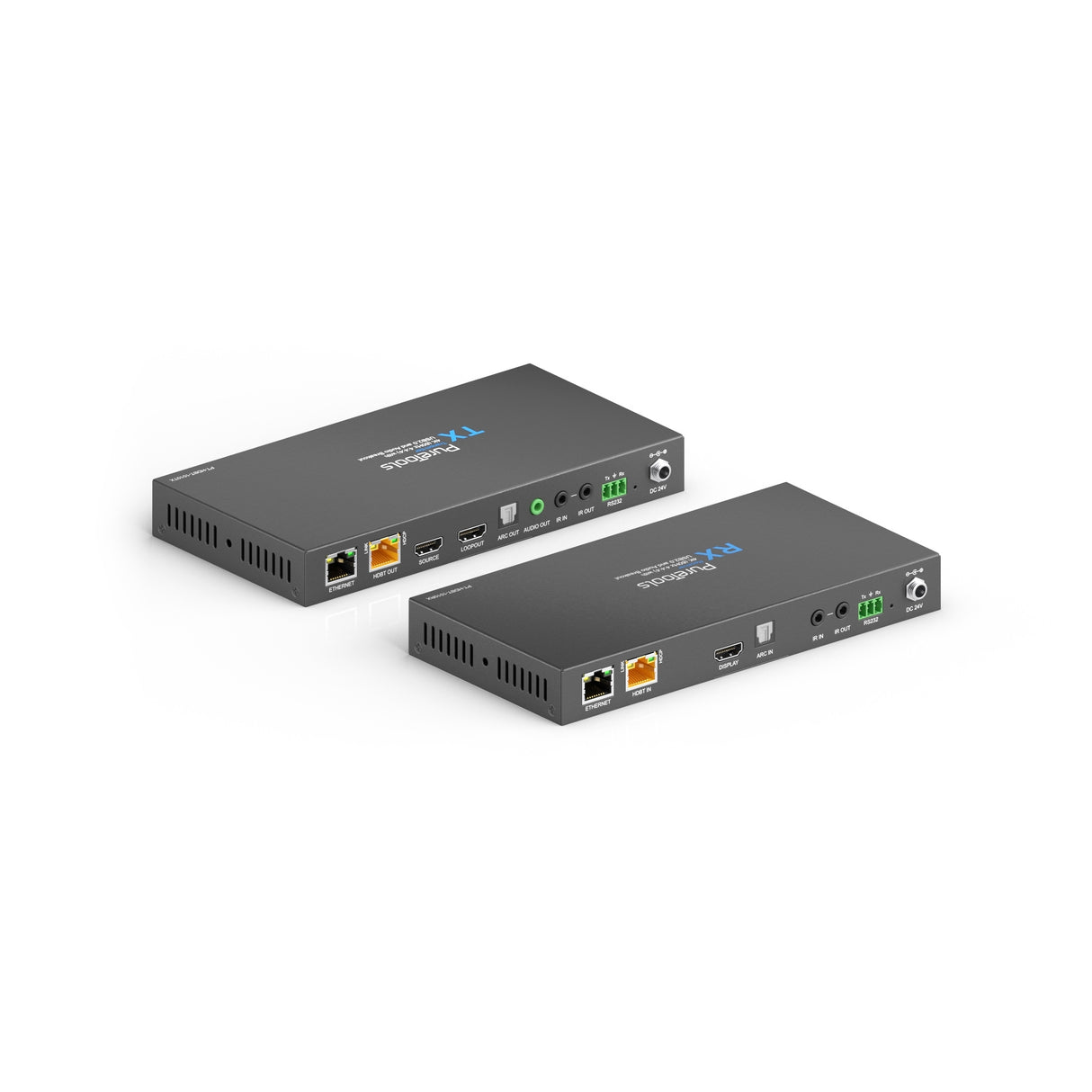

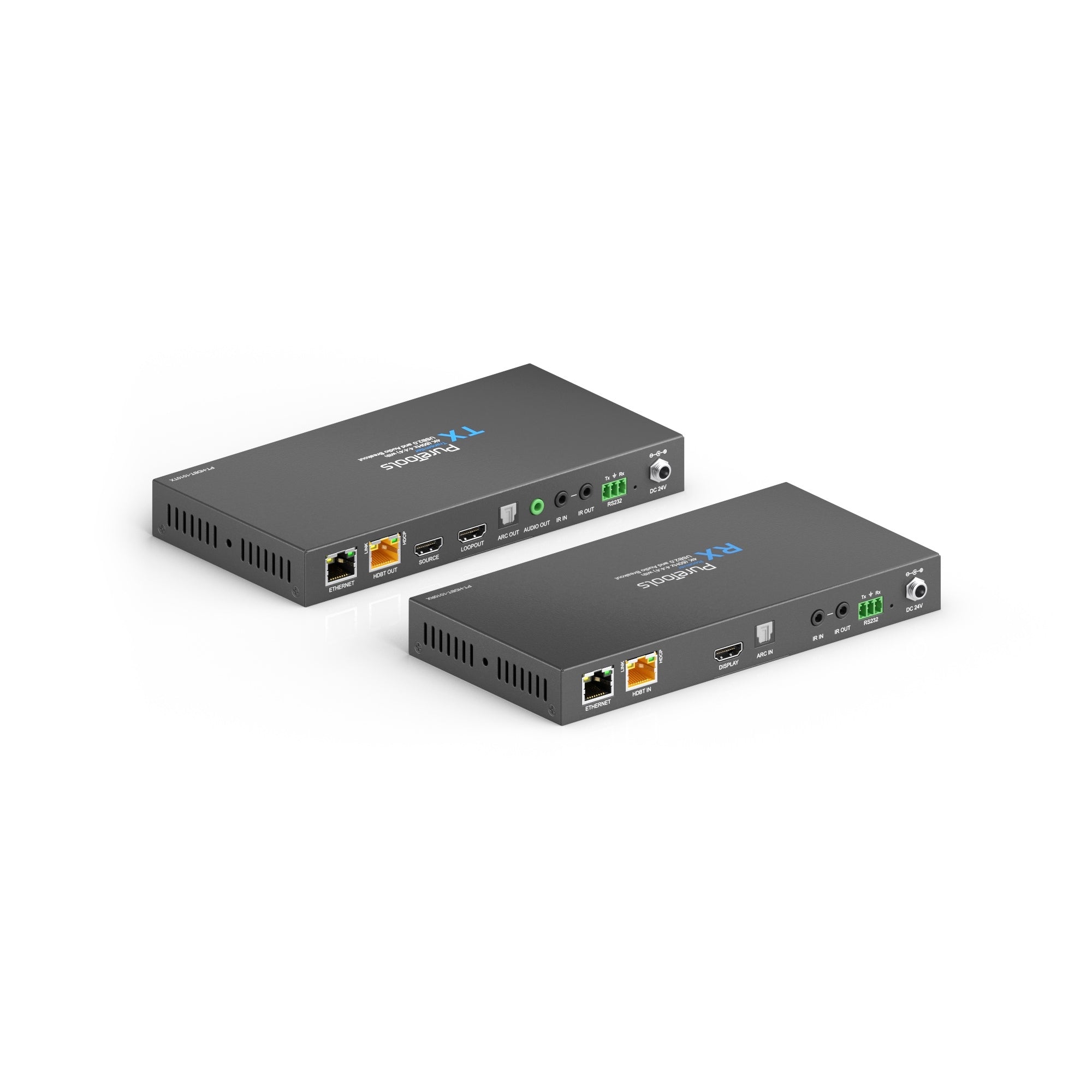

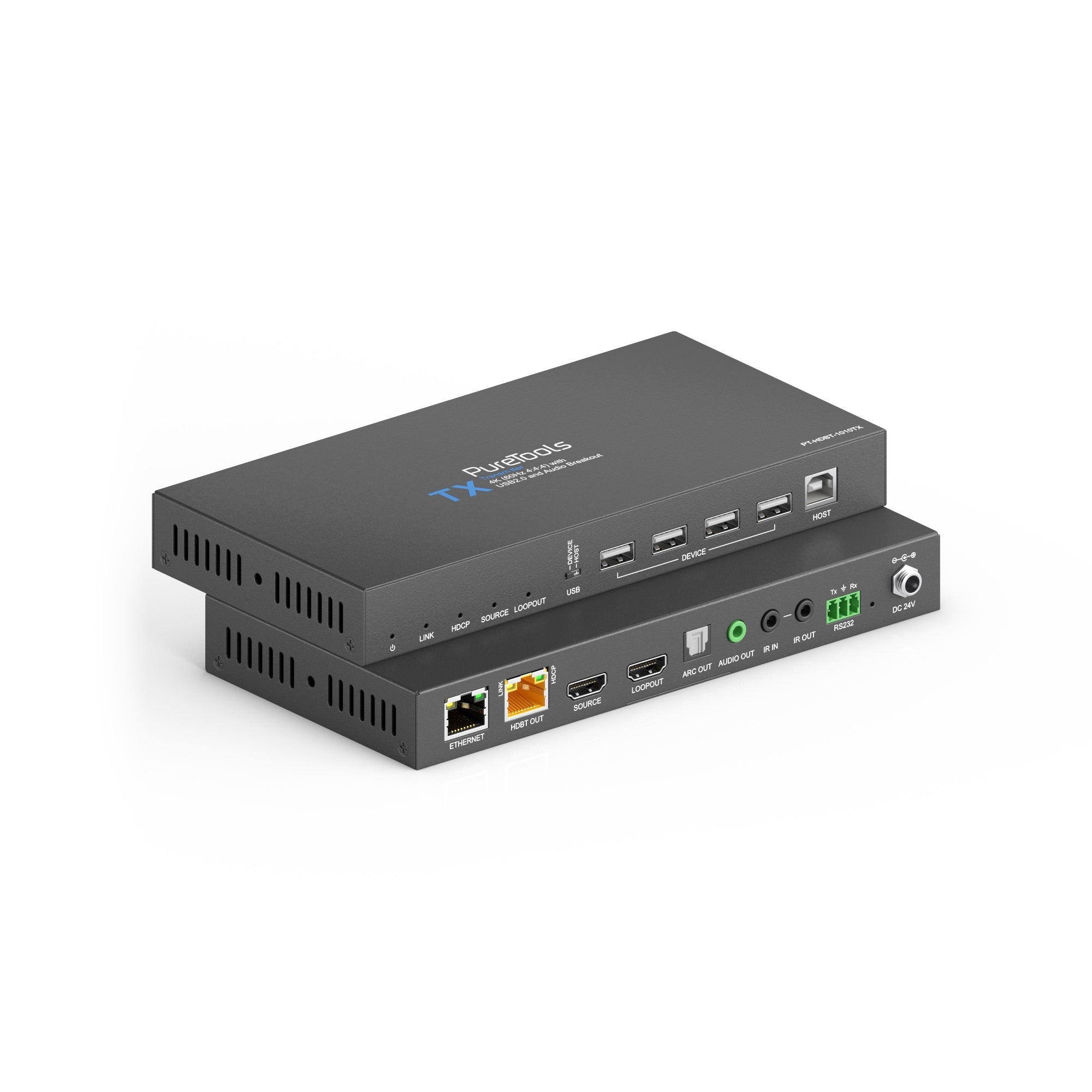

PT-HDBT-1010 PureTools - HDBaseT удлинитель с USB 2 и аудиовыходом, 4K (60 Гц 4:4:4)

INFORMACIJA

Удлинитель HDMI HDBaseT 4K 18 Гбит/с. Комплект удлинителей PT-HDBT-1010 HDMI через HDBaseT Spec 3 передает сигналы HDMI с полным разрешением 4K@60 4:4:4 на расстояние до 80 метров или с разрешением 4K@60 4:2:0 на расстояние до 100 метров. Комплект поддерживает версию HDMI 2.0 с максимальной пропускной способностью 18 Гбит/с, включая HDCP 2.2/1.4. И передатчик, и приемник оснащены четырьмя портами USB-A «устройства» и одним портом USB-B «хоста». USB-сигналы, такие как KVM, USB-накопители или оборудование для мониторинга, могут быть интегрированы на обоих концах и подключены к обрабатывающему ПК на другом конце. DIP-переключатели на обоих устройствах позволяют переключаться между режимами «хост» и «устройство». Другой DIP-переключатель на приемнике устанавливает режим ARC на «HDMI», «S/PDIF» или «Pass-Through». Система обеспечивает двунаправленную передачу (или сквозную передачу) PoH/PoC и Ethernet. Оба устройства могут управляться отдельно через RS232. PureTools — высококачественные электронные продукты для коммерческого применения. Комплект удлинителей PT-HDBT-1010 4K 18 Гбит/с HDMI HDBaseT Spec 3 состоит из передатчика (TX) и приемника (RX) и передает входящие сигналы HDMI через HDBaseT. Оба устройства подключаются с использованием стандартного кабеля Cat. 5e / Cat. 6a на расстояние до 80 метров для разрешений 4K с максимальной частотой 60 Гц 4:4:4 или до 100 метров для разрешений 4K с максимальной частотой 60 Гц 4:2:0. Передатчик также имеет выход HDMI Loop Out для локального вывода сигнала HDMI на стороне TX. Оба устройства имеют по одному порту USB-B и четыре порта USB-A. Порты USB-A «устройства» позволяют подключать устройства USB 2.0 и передавать их на другое устройство через HDBaseT, к которому затем подключается обрабатывающий «хост-ПК» через USB-B. Это открывает множество возможностей для распределения USB-сигналов, например, подключение USB-накопителей в серверной, к которым можно легко получить доступ с хост-ПК на рабочем месте или в месте презентации. Также поддерживаются KVM-устройства, такие как клавиатуры, мыши и веб-камеры, для использования с удаленными ПК. Поддерживается высокоскоростной USB 2.0, что позволяет интегрировать как старые, так и новые устройства. Устройства с USB 3.x или выше также передают данные с максимальной скоростью USB 2.0 Hi-Speed ​​480 Мбит/с. Работает ли передатчик или приемник в режиме «хост» или «устройство», можно легко настроить с помощью DIP-переключателей на обоих устройствах. Еще одной выдающейся особенностью PT-HDBT-1010 является его универсальная совместимость с ARC, позволяющая подключаться как к новым, так и к старым аудиоустройствам, таким как AVR. Всего есть три режима, которые также легко переключаются с помощью DIP-переключателей. В режиме «HDMI» сигнал ARC от подключенного HDMI-дисплея преобразуется в совместимый аудиосигнал в приемнике, затем передается обратно на передатчик через HDBaseT и выводится через HDMI и оптические порты S/PDIF или Toslink. В этом режиме передача сигнала CEC не поддерживается. В режиме «S/PDIF» сигнал ARC направляется от входа S/PDIF приемника к HDMI и оптическим портам S/PDIF или Toslink и выводится там. Поскольку линия CEC устройства отображения не используется, она остается доступной для сквозных приложений CEC. В режиме «Pass» или сквозного режима фактический сигнал ARC передается, без CEC, непосредственно от выходного порта HDMI приемника к HDMI и оптическим портам S/PDIF или Toslink передатчика, где он может быть использован аудиоустройством, поддерживающим ARC. Система поддерживает двунаправленное питание PoC или PoH. Это означает, что только одно из двух устройств должно быть запитано с использованием прилагаемого блока питания, что позволяет питать другое устройство также через HDBaseT Cat. Это экономит блоки питания и уменьшает количество кабелей в одном из двух мест. Двунаправленная сквозная передача сигналов 1G Ethernet позволяет легко подключаться к Ethernet в удаленном месте без необходимости прокладки другого кабеля Cat. Оба устройства имеют ИК-вход и ИК-выход, каждый с двумя разъемами 3,5 мм. Это означает, что подключенный дисплей может управляться от источника и наоборот. Система также поддерживает данные управления CEC через HDMI, которые также передаются через HDBaseT (за исключением режима ARC «HDMI»). И передатчик, и приемник также имеют 3-контактный разъем Phoenix для управления через RS232. Каждое устройство может управляться отдельно и локально, данные управления RS232 не передаются от одного устройства к другому через HDBaseT. Передатчик оснащен разъемом 3,5 мм для стереофонического звука для извлечения аудиосигнала. Это означает, что аудиосигнал HDMI-входа может быть легко интегрирован в существующую аудиосистему. Разъем питания 12 В на обоих устройствах может быть зафиксирован винтом. Оба устройства также имеют несколько светодиодов состояния, которые показывают, среди прочего, рабочее состояние, соединение, версию HDCP и состояние петли. PureTools — высококачественные электронные продукты для коммерческого применения. Ассортимент PureTools включает высококачественные аудио-видео электронные продукты, такие как коммутаторы, разветвители, конвертеры и удлинители для коммерческих AV-инсталляций и приложений. Основное внимание уделяется передаче цифровых сигналов, таких как HDMI, DisplayPort, DVI и SDI. Сочетание интеллектуальных технологий по последним стандартам, а также разумных и практичных инноваций делает продукты серии PureTools исключительными талантами для профессиональных монтажников и гарантирует оптимальное выполнение проекта благодаря постоянной производительности.

• Передача HDMI через HDBaseT до 100 м (4K)
• Поддерживает 18 Гбит/с для разрешений до 4K UltraHD 60 Гц
• Двунаправленные PoC и USB, сквозные RS232 и Ethernet
• Передача без сжатия с HDBaseT 3.0, винтовой разъем питания
• Аналоговое извлечение аудио, функции ARC, 4 порта USB-A v2.0 KVM TX / RX
