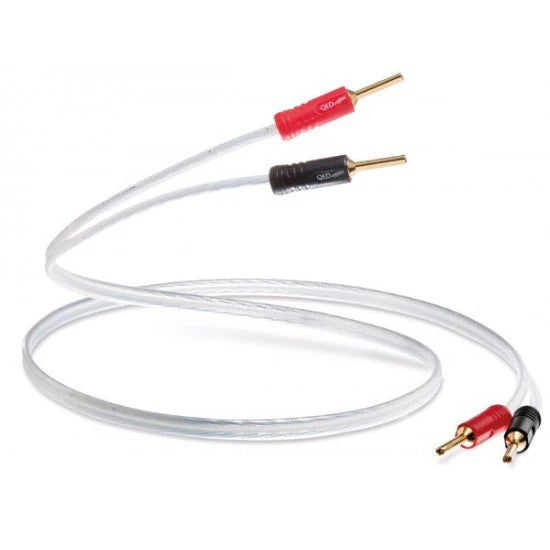

QED XT25, акустический кабель

INFORMACIJA

ОПИСАНИЕ

История акустических кабелей QED началась в 1973 году с выпуска первых в мире специализированных акустических кабелей QED с 42 и 79 жилами, которые сегодня широко известны в аудиоиндустрии. Опираясь на давние традиции британского производства акустических кабелей, компания QED приступила к исчерпывающей программе исследований параметров кабелей, которая началась в 1995 году и продолжилась в 2017 году с выпуском «Звука науки» — 40-страничного доклада, содержавшего результаты исследований, опубликованных QED с 1973 года.

В этих отчетах изложены принципы проектирования «сверху вниз», которые совсем недавно привели к разработке акустического кабеля QED XT25 — нового ведущего стандарта в классе акустических кабелей бюджетного и среднего ценового диапазона.

Технология X-Tube™ впервые получила известность в 2005 году с выпуском всемирно известного кабеля Silver Anniversary XT – самого титулованного кабеля среднего класса в мире, три года подряд становившегося «Продуктом года» журнала What Hi-Fi. Эти же принципы проектирования нашли отражение в многократно отмеченных наградами акустических кабелях XT40 и XT25.

С ростом частоты электроны всё больше текут к периферии проводника, так что при достаточно высокой частоте используется только очень тонкий слой (или скин) на внешней стороне проводника. Эта «глубина скин-слоя» варьируется для разных материалов при фиксированной частоте, и в случае меди это означает, что если площадь поперечного сечения проводника превышает 0,66 ^мм², не вся эта площадь доступна для использования аналоговым музыкальным сигналом. В SAXT проблема «скин-эффекта» была эффективно устранена благодаря использованию технологии X-Tube™, которая работает путём размещения всего проводящего материала вокруг центрального полого изолирующего стержня. Однако для сигналов переменного тока изменяющиеся магнитные поля, создаваемые протекающим током, создают вихревые токи в близлежащих проводниках, которые заставляют ток течь только в областях, наиболее удалённых от проводников, несущих ток в том же направлении, и наоборот.

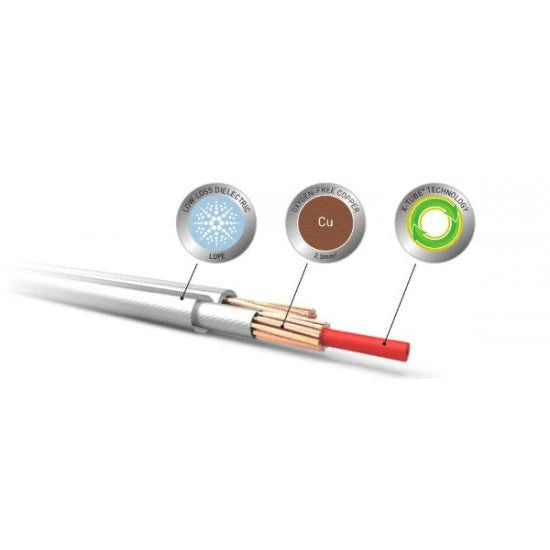

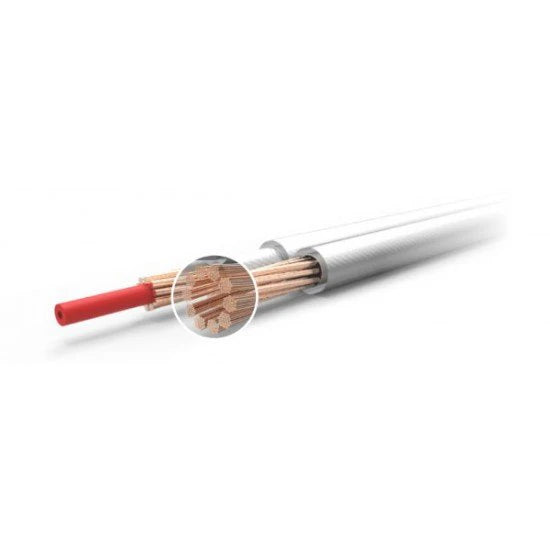

Этот «эффект близости» негативно влияет на распределение тока в акустическом кабеле, даже если в нём используется технология X-Tube™. В XT25 мы боремся с эффектом близости и скин-эффектом, объединяя наши существующие технологии Aircore™ и X-Tube™ в новую версию X-Tube™. Придание проводникам трубчатой ​​формы с полым центром позволяет поддерживать плотность тока на высоких частотах, поскольку электрическое поле, способствующее возникновению скин-эффекта, направлено к центру проводника, откуда удалён проводящий материал. При этом вместо использования плетёной структуры кольцо проводников формируется в отдельные жгуты со слабым электрическим взаимодействием, которые затем скручиваются в скрутку с шагом 90 мм, так что ни один жгут проводников не остаётся внутри или снаружи кабеля (и, следовательно, не подвержен эффекту близости) достаточно долго, чтобы это стало заметным на слух. Такая геометрия способствует более равномерному распределению сигнала, обеспечивая более точное воспроизведение музыки.

Низкое сопротивление постоянному току

В QED мы понимаем, что низкое сопротивление постоянного тока акустического кабеля имеет первостепенное значение для высококачественной передачи сигнала. Это связано с тем, что динамик представляет собой частотно-зависимую нагрузку для усилителя, в которой кабель формирует переменную долю. Если сопротивление слишком велико, то в частотную характеристику динамика будут внесены слышимые изменения, которые не могут быть скорректированы отрицательной обратной связью усилителя. Чтобы обеспечить заметное улучшение по сравнению с аналогичными по цене кабелями как в нашей линейке, так и в линейках конкурентов без существенного увеличения габаритов и гибкости кабеля, площадь поперечного сечения (CSA) кабеля XT25 была увеличена до 2,5 ^мм² из 99,999% бескислородной меди. Это мгновенно обеспечивает новому кабелю низкое сопротивление постоянному току и, следовательно, более точную передачу музыки.

Диэлектрик с низкими потерями

Не все понимают, что электрические сигналы, распространяющиеся по проводу со скоростью света или близкой к ней, передаются посредством электромагнитных (ЭМ) волн, существующих как в диэлектрике, окружающем проводники, так и внутри самих проводников. Движение электронов вдоль проводника лишь способствует генерации ЭМ волн, поскольку их «дрейфовая скорость» составляет всего несколько сантиметров в секунду. Поэтому важно убедиться, что диэлектрический материал, используемый для изоляции и защиты центральных проводников акустического кабеля, «позволяет» создавать ЭМ волны без заметных потерь. Диэлектрические потери прямо пропорциональны «диэлектрической проницаемости» используемого материала, и поскольку эта мера каждого материала относительно вакуума должна быть максимально близка к единице. Как и его предшественники, XT25 использует специально разработанный диэлектрик из полиэтилена низкой плотности (ПЭНП), который имеет наименьшую из доступных на практике относительную диэлектрическую проницаемость 1,69.

Исследования квантовой электродинамики показали, что кабели с низкой ёмкостью, как правило, предпочтительнее кабелей с высокой ёмкостью при прослушивании, что обусловлено использованием диэлектриков с низкими потерями. Использование полиэтилена низкой плотности (LDPE) и тщательный контроль расстояния между проводниками позволяют получить кабель с очень низкой ёмкостью на метр и коэффициентом рассеяния (тангенсом угла потерь) 0,0001 на частоте 10 кГц.

Каков результат всех этих приемов?

На графике ниже показано, как сопротивление постоянному току кабеля XT25 практически не меняется во всем диапазоне слышимых частот по сравнению с обычным кабелем той же площади поперечного сечения. В сочетании со звуковыми преимуществами диэлектрика с низкими потерями, улучшенное распределение тока ставит новый кабель в класс, значительно превосходящий кабели с менее сложной геометрией.

Таким образом, если вы не вложите средства в XT25 с технологией QED X-Tube™, вы рискуете потерять значительную часть производительности ваших дорогих громкоговорителей.

Убежденный?

Чтобы получить максимум удовольствия от новой покупки, попросите дилера установить заглушки QED AirLoc™ Forté, которые разработаны для того, чтобы наушники XT25 звучали как новые на протяжении всей жизни.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Площадь поперечного сечения 2,5 мм2
Ширина провода 14 AWG
Внешний диаметр оболочки 3,96 мм.
Индуктивность контура 0,52 мкГн/м
Сопротивление шлейфа 13,4 мОм/м
Емкость 35,0 пФ/м
Коэффициент рассеяния при 10 кГц 0,0001
Проводники 10 x 19/0,13 мм
Изоляция: оболочка из полиэтилена низкой плотности (LDPE) с оболочкой из 100% алюминиевой майларовой ленты
Вилки и наконечники QED Airloc™ Forte «банановые» вилки

Длина: 2м и 3м
