Quad 303 — один из самых культовых усилителей в истории Hi-Fi. Его репутация основана не только на исключительном звучании, но и на невероятной надежности, функциональном дизайне и вневременной эстетике. Этот классический усилитель мощности использовался и продолжает использоваться не только в домашних условиях, но и в профессиональных студиях звукозаписи и вещания по всему миру — везде, где ценятся точность, естественность и изящество конструкции. Он сохраняет философию звука оригинальной модели, но дополнен современными технологиями: модернизированной электроникой, улучшенной системой охлаждения, увеличенной мощностью (до 70 Вт на 4 Ом) и возможностью работы в мостовом режиме до 170 Вт.
Мощность: Стерео: 2 x 50 Вт (8 Ом, КНИ<1%)
Стерео: 2 x 70 Вт (4 Ом, КНИ<1%)
Мостовой режим: 140 Вт (8 Ом, КНИ<1%)
Мостовой режим: 170 Вт (4 Ом, КНИ<1%)
Искажения: < 0,002% (1 кГц)
Диапазон частот: 20 Гц - 20 кГц (±0,3 дБ)
Отношение сигнал/шум: > 108 дБ (A-взвешенное)
ОПИСАНИЕ
Очень немногие компоненты Hi-Fi узнаваемы так же мгновенно, как QUAD 33 и 303, и за это мы не приносим извинений!
QUAD 33 и 303 по-прежнему являются одними из самых популярных моделей в истории одного из самых ярких в мире брендов Hi-Fi, они являются эталоном практически по всем параметрам желаемого аудиооборудования — производительность, надежность, промышленный дизайн, ценность и музыкальная романтика.
Пересматривая компоненты QUAD 33 и 303, QUAD демонстрирует свою подлинность, происхождение и превосходство как гиганта британского мира Hi-Fi — как прошлого, так и настоящего.
Перечисляя имена, участвовавшие в разработке этой потрясающей версии культовой модели, вы обнаружите подсчет, охватывающий почти 200 лет инженерного опыта и более 100 лет эксклюзивного дизайна и обслуживания QUAD.
Команда мечты, в которую вошли Роб Флейн и Пол МакКонвилл (самые опытные в мире инженеры по обслуживанию QUAD), Ян Эртнер (30 лет опыта в проектировании QUAD), Питер Комо (директор по акустике, стоящий за некоторыми из самых успешных громкоговорителей QUAD) и Дэвид МакНил (промышленный дизайнер, ответственный за два десятилетия инноваций QUAD), — все они были частью этого труда, исполненного любви, и не пошли на компромиссы ради спроса на продукт, который мог бы носить имя 33 и 303.
Усилитель мощности QUAD 303 был предназначен для обычного домашнего использования с акустическими системами средней эффективности, но также использовался в вещательных и звукозаписывающих студиях по всему миру, где ценят его превосходные характеристики и надёжность. Его кредо не изменилось.
Функция
Выдающиеся характеристики QUAD 303 по сей день ценятся и во многом благодаря уникальной выходной схеме, разработанной QUAD.
При повторном выпуске концепции усилителя мощности QUAD 303, как и соответствующего предварительного усилителя 33, несравненно опытная сервисная команда QUAD объединилась с не менее искусной инженерной командой, чтобы возродить дизайн, романтику и производительность в совершенно современной интерпретации легенды Hi-Fi.
Как и в случае с новой моделью QUAD 33, каждый аспект дизайна и производительности был проанализирован и переработан, выйдя за рамки простой модернизации компонентов и обновления спецификаций.
Усилитель мощности QUAD 303 предназначался для обычного бытового использования с громкоговорителями средней эффективности, но его также использовали вещательные и звукозаписывающие студии по всему миру, которые ценили его превосходные характеристики и надежность.
Эта идея не изменилась. Оригинальная модель 33 и её аналог 303 были удостоены премии Совета по промышленному дизайну в 1969 году. Даже сегодня оригинальный дизайн ценится и подтверждается его присутствием в Музее современного искусства в Нью-Йорке. Новые модели 33 и 303 были разработаны промышленным способом, чтобы превзойти эти первоначальные стандарты, обладая по-настоящему современным внешним видом и функциональностью.
Схемотехника
Однако, как и оригинал, новый QUAD 303 сохраняет верность оригиналу благодаря использованию знаменитых «симметричных троек» QUAD. Они обеспечивают полностью симметричный выходной каскад, значительно снижая искажения и делая ток покоя независимым от температуры выходного транзистора.
Эта разработка позволяет конструкторам снизить искажения до предельно низкого уровня, не жертвуя при этом стабильностью, и сохранять это превосходство в любых динамических условиях.
Для сравнения, наименьшее теоретическое искажение, присутствующее в исходном материале, все равно будет в несколько сотен раз больше, чем у QUAD 303!
Конечно, такой уровень совершенно неслышим, вне зависимости от того, насколько тонок тест.
Использование «троек» позволяет просто и эффективно управлять выходным током, а поскольку напряжение также контролируется, выходные транзисторы полностью защищены и всегда должны работать в пределах своих номинальных характеристик с очевидными преимуществами значительного повышения надежности в любых условиях без использования сложных и дорогих схем.
Из-за отсутствия комплементарных транзисторов (мощных n-p-n и p-n-p транзисторов) в более ранних моделях QUAD 303 использовался квазикомплементарный выходной каскад. Новая версия QUAD 303 теперь использует полностью комплементарный выходной каскад, обеспечивая лучшую линейность, более стабильное статическое смещение и улучшенную устойчивость при высоком напряжении и больших токах. Благодаря использованию высококачественных мощных транзисторов, 303 обеспечивает превосходную линейность усиления для точного воспроизведения входного сигнала с расширенным динамическим диапазоном.
Конечно, такой уровень совершенно неслышим, вне зависимости от того, насколько тонок тест.
Использование «троек» позволяет просто и эффективно управлять выходным током, а поскольку напряжение также контролируется, выходные транзисторы полностью защищены и всегда должны работать в пределах своих номинальных характеристик с очевидными преимуществами значительного повышения надежности в любых условиях без использования сложных и дорогих схем.
Классический QUAD 303, всегда уважаемый за свою сдержанную, но стабильную выходную мощность, официально имел номинал 45 Вт при 8 Ом. Скромный, но честный, QUAD 303 отличается изысканностью звучания, а не только чистой мощностью. Новая модель полностью соответствует этому показателю.

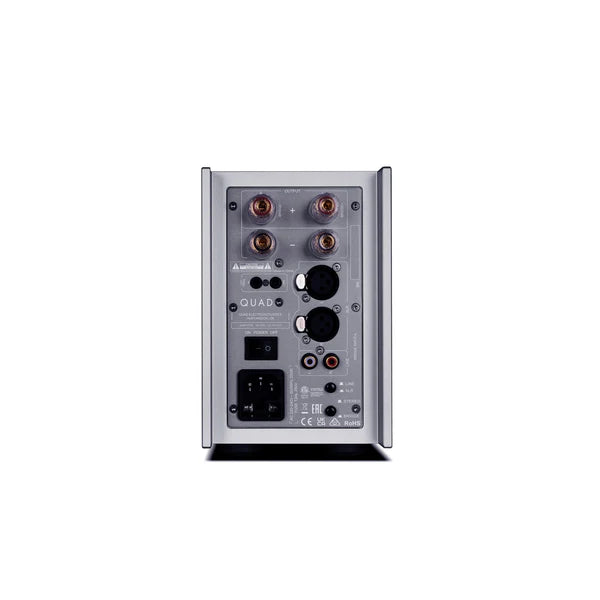

Тем не менее, с некоторыми настройками и улучшениями, 303 загружен с немного большей мощностью - предлагая 50 Вт при 8 Ом (70 Вт при 4 Ом) с максимальной подачей тока 10 А в сложные нагрузки. Оригинальный 303, как известно, имел проблемы с нагрузками с низким импедансом, новый 303 не имеет такой проблемы. Идеально подходящий для более строгих требований современного аудиофила, он гарантирует, что любые динамики - даже включая электростатические конструкции QUAD - могут быть легко управляемы. Варианты подключения включают в себя несимметричные входы RCA и балансные входы XLR, вход триггера 12 В и высококачественные винтовые клеммы для динамиков. Простой, прочный и полностью аутентичный, внутри и снаружи. Выходная мощность для «мостового режима» (для использования в качестве моноблочного усилителя мощности) достигает 140 Вт при 8 Ом или 170 Вт при 4 Ом (мостовое моно).

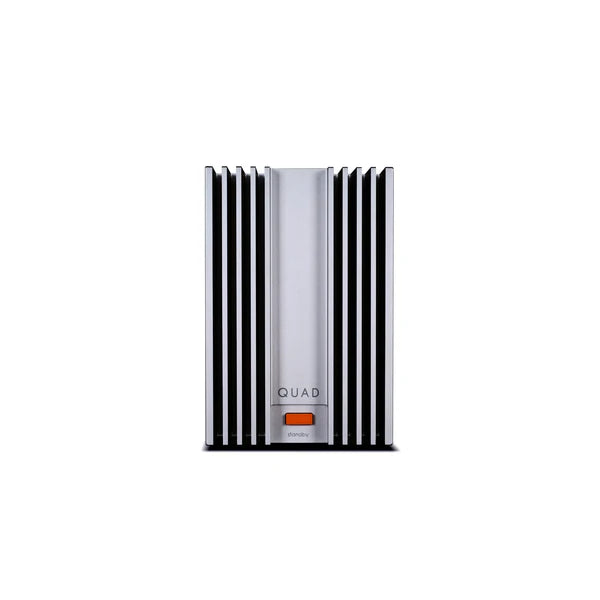

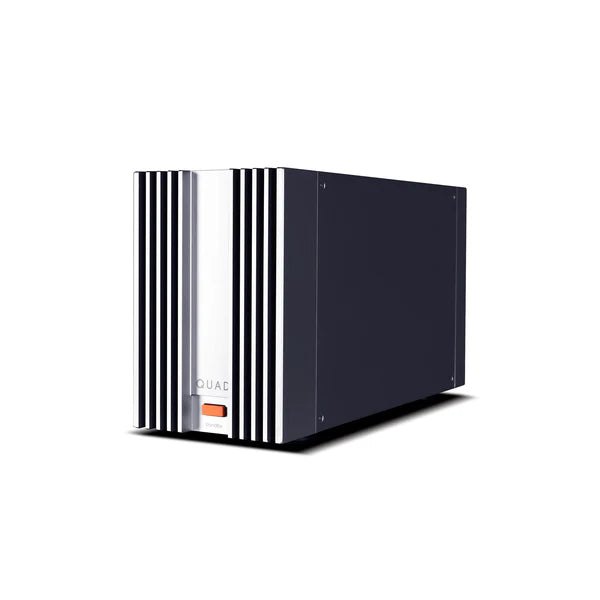

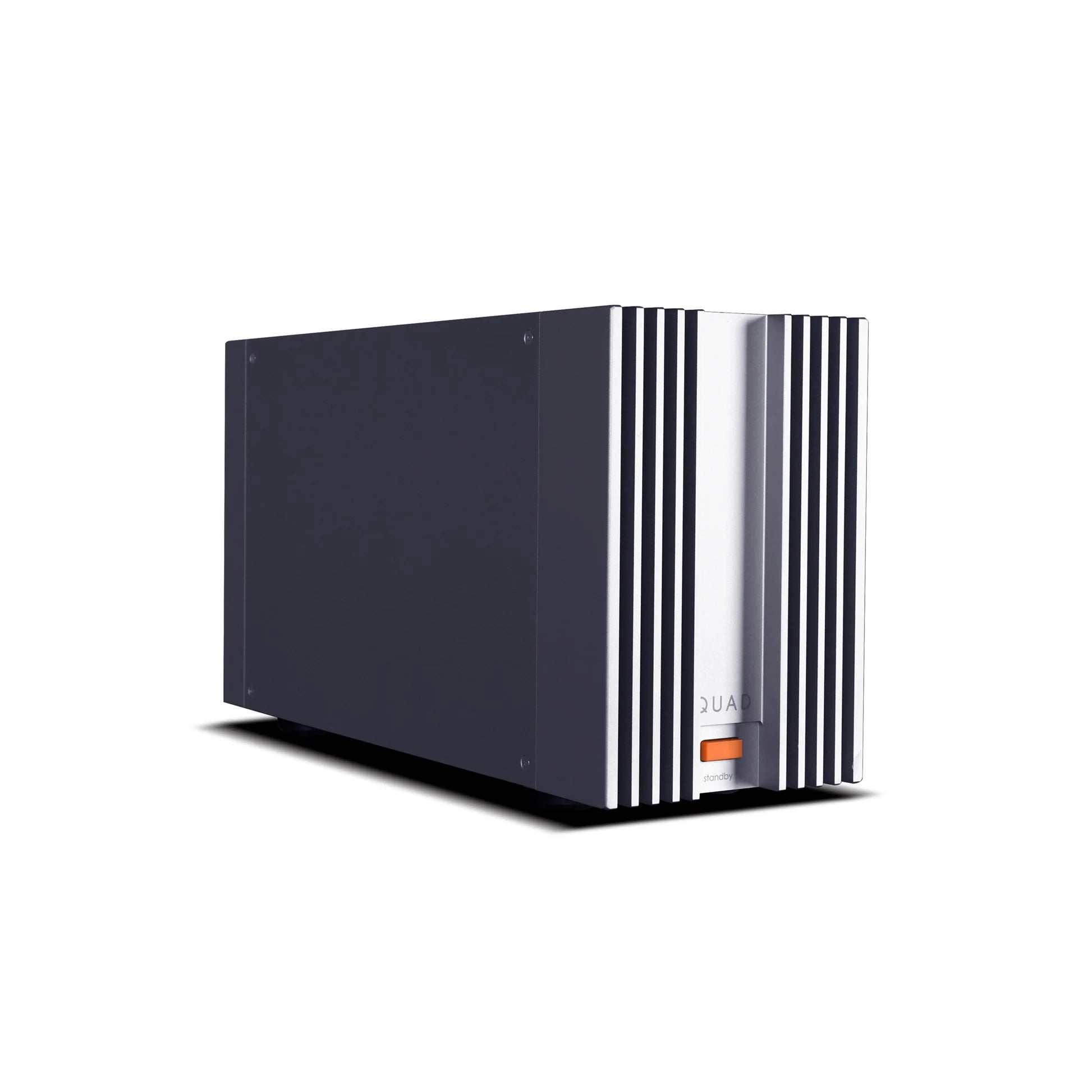

Промышленный дизайн нового QUAD 303 мгновенно узнаваем и является «истинным QUAD». Анодированное шасси и радиаторы с обеих сторон, фрезерованные на станке с ЧПУ, обеспечивают долговечность, а корпус бака — прочную конструкцию, устойчивую к внешним вибрациям.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Модель QUAD 303
Общее описание усилителя мощности
Философия дизайна и основные технологии усилителя мощности класса AB
Выходной каскад QUAD 303 Triples
Изготовленный на заказ тороидальный трансформатор мощностью 200 ВА
Выбор режима стерео/моста
Входы: 1 линейный, 1 XLR
Выходы 1 x 12 В триггер
1 стереодинамик, 1 триггер 12 В (ссылка)
Секция усилителя мощности
Усиление +29 дБ
Номинальная выходная мощность стерео: 2 x 50 Вт (8 Ом, КНИ < 1%)
Стерео: 2 x 70 Вт (4 Ом, КНИ<1%)
Мостовой режим: 140 Вт (8 Ом, КНИ<1%)
Мостовой режим: 170 Вт (4 Ом, КНИ<1%)
Частотная характеристика: 20 Гц - 20 кГц (+/-0,3 дБ)
Коэффициент гармонических искажений (THD) <0,002% (1 кГц)
Входное сопротивление 15 кОм (линия)
22 кОм (XLR)
Входная чувствительность 700 мВ (среднеквадратичное значение) (линия)
1,5 В (XLR)
Соотношение сигнал/шум (С/Ш) > 108 дБ (A-взвешенное)
Макс. выходной ток 10 А
Общий
Потребляемая мощность в режиме ожидания <0,5 Вт
Вес нетто 8,4 кг
Вес брутто 9,5 кг
Размеры (мм) (Ш x В x Г) 120 x 176 x 325
Размеры коробки (мм) (Ш x В x Г) 226 x 312 x 462
Отделка Классический QUAD Серый
Требования к электропитанию (в зависимости от региона) 220 - 240 В - 50 / 60 Гц
100 - 120 В - 50 / 60 Гц
Стандартные аксессуары: шнур питания, пульт дистанционного управления, руководство пользователя
