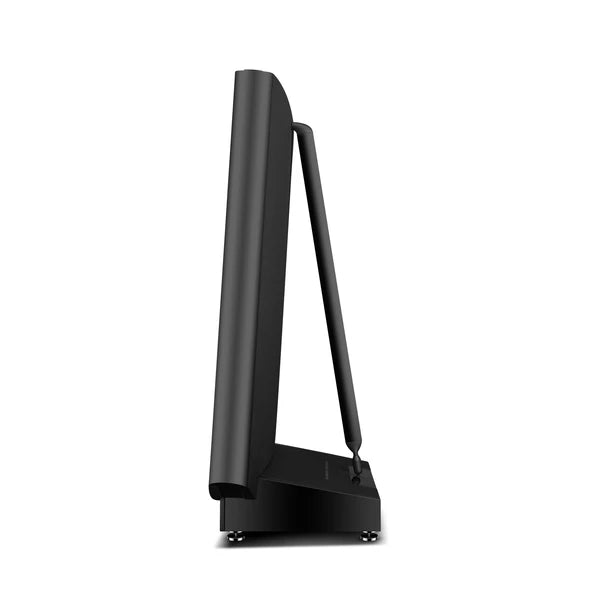

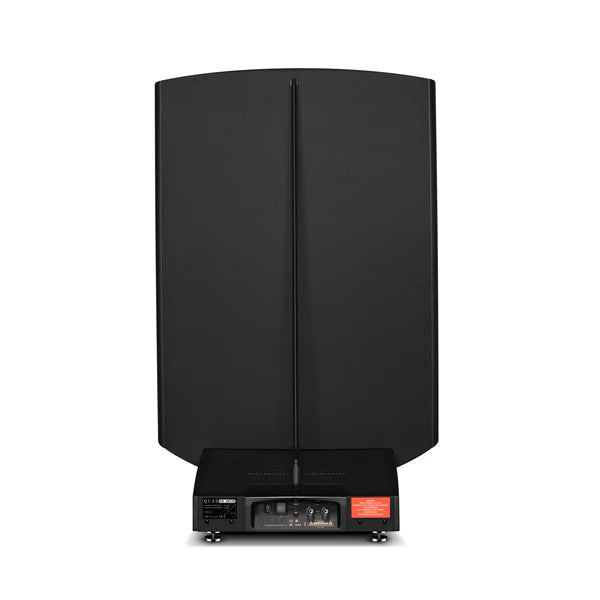

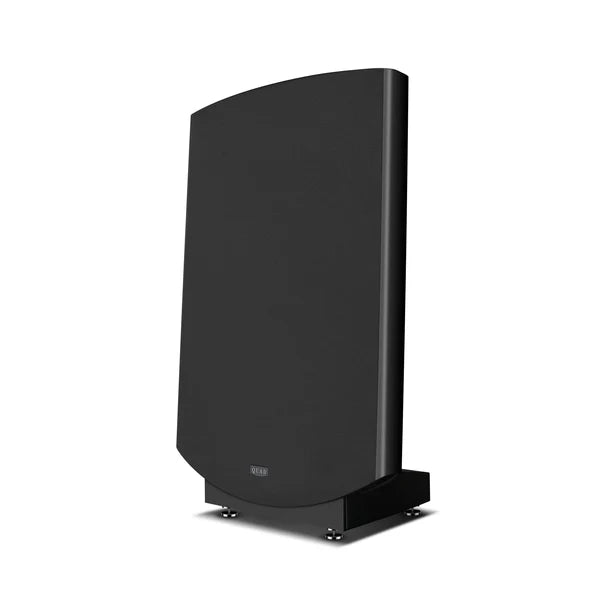

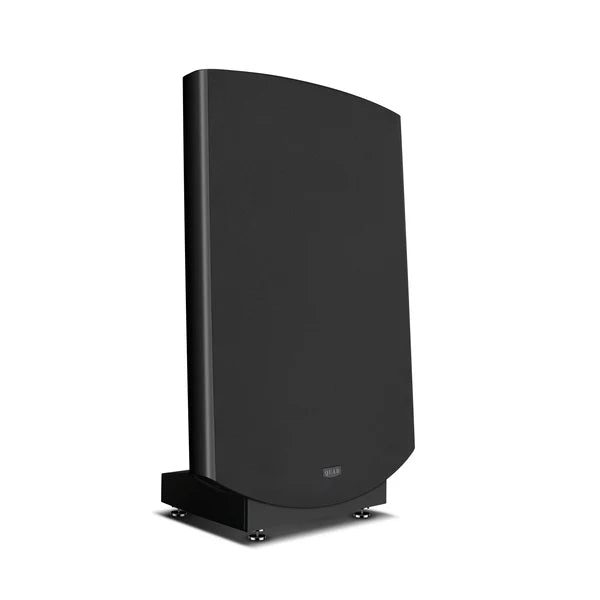

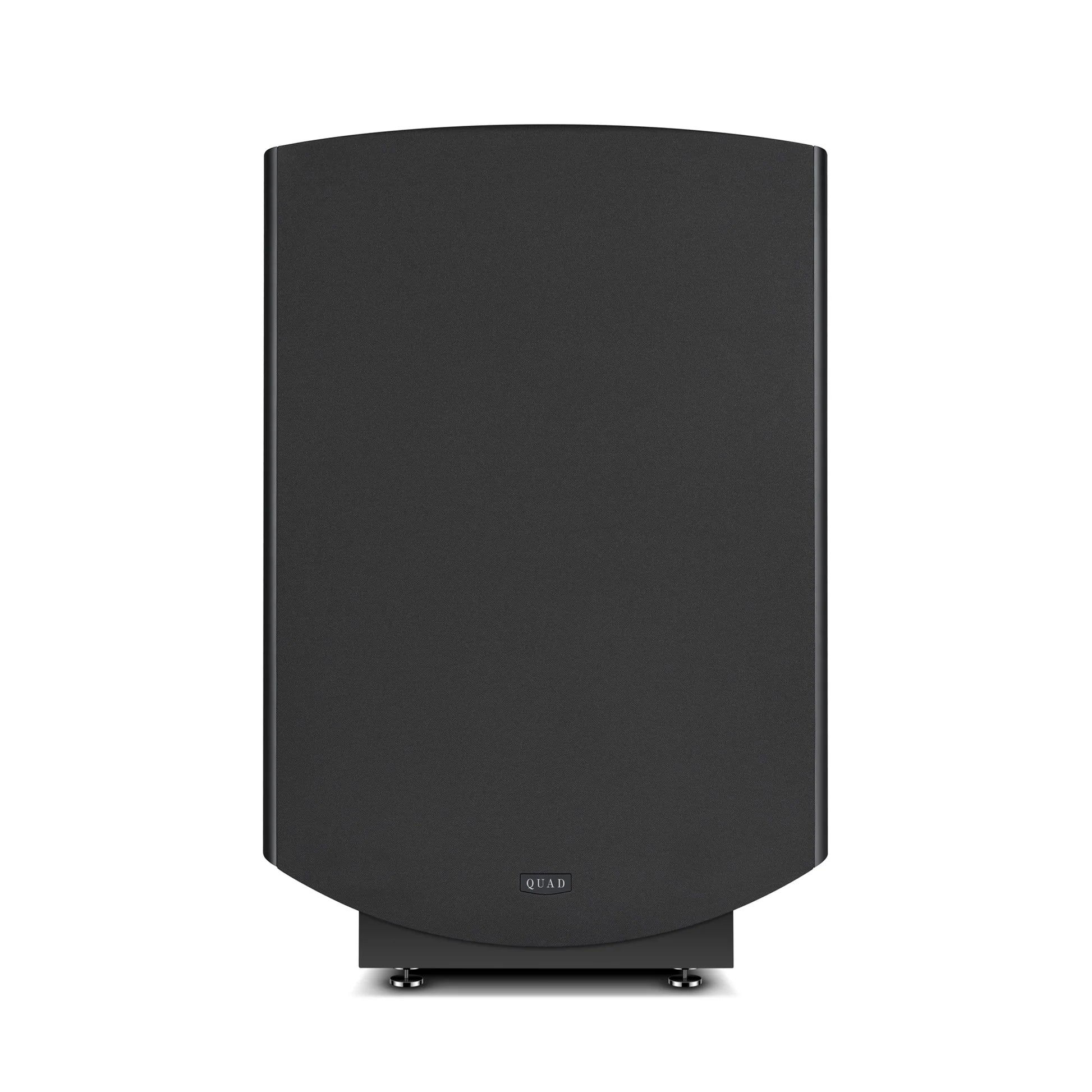

Quad ESL 2812X, электростатические напольные колонки

Quad ESL 2812X — легендарные электростатические колонки, разработанные для исключительной точности и естественности звучания. Это более компактная версия с той же технологией средних и высоких частот, четырёхпанельной конструкцией и легендарной системой «точечного источника». Обновлённая внутренняя электроника, выделенные сигнальные тракты, британские трансформаторы и значительно сниженные искажения обеспечивают невероятную чистоту и объём звука.

Диапазон частот: 37 Гц - 21 кГц (-6 дБ): 33 Гц - 23 кГц (используемый)
Чувствительность: 86 дБ / 2,83 В RMS
Номинальное сопротивление: 8 Ом (регулируемое 4–15 Ом)
Входное напряжение постоянного тока (RMS): 10 В; программное (без искажений, пиковое): 40 В; максимально допустимое входное напряжение: 55 В

Концепция ESL X возникла в 2019 году в рамках интенсивного анализа производственного предприятия QUAD Electrostatic — комплекса, предназначенного исключительно для производства громкоговорителей QUAD ESL.

Более компактная модель 2812X, имеющая уникальную четырёхпанельную конструкцию, но использующая те же высокочастотные и среднечастотные панели, что и флагманская модель ESL 2912X, обеспечивает фирменный звук QUAD — сверхпрозрачный, высокодетализированный и естественно естественный, с настолько реалистичными средними частотами, что вокал и акустические инструменты буквально окутывают комнату. При этом она компактнее, легче и менее навязчива — высотой всего 1070 мм.

Начало
Концепция ESL-X возникла в 2019 году в рамках интенсивного анализа производственного предприятия QUAD Electrostatic — комплекса, предназначенного исключительно для производства акустических систем QUAD ESL. Под экспертным руководством Пола МакКонвилла (признанного мирового эксперта в области разработки QUAD ESL с 40-летним опытом) каждый аспект оригинальной конструкции подвергся всесторонней оценке и тщательной доработке.

Этот подход включал в себя тщательный анализ каждого процесса, этапа, технологии, материала, инструмента и приспособления, используемых при создании QUAD ESL, с целью повышения качества и точности сборки электростатического громкоговорителя.

Используя такие технологии, как передовая лазерная прецизионная метрология, компания QUAD провела исчерпывающий анализ фундаментальных основ конструкции электронного люминесцентного индикатора (ESL). Для обеспечения максимальной производительности были внедрены систематические усовершенствования в процессы напыления, травления, натяжения и сборки. Серьёзные обновления были проведены как для пассивных, так и для активных компонентов, что повысило общую целостность системы современных моделей ESL 2912 и 2812.

Команда инженеров QUAD посчитала результаты этого длительного и трудоемкого самостоятельно проведенного аудита настолько значимыми, что они посчитали их достойными новой модели в родословной программы ESL.

Широко признано, что совершенствование ESL по сути представляет собой развитие существующих структур посредством постепенных улучшений, а не радикальных инноваций. Следовательно, QUAD не потребовал полной перестройки устоявшихся методов. Тем не менее, эти постепенные улучшения привели к существенной трансформации моделей 2912 и 2812 в то, что теперь известно как ESL X.

История
В 1957 году основатель QUAD Питер Уокер разрушил устоявшиеся стереотипы, представив первый полнодиапазонный электростатический громкоговоритель, добившись переходной характеристики и четкости звучания, которые тогда считались невозможными.

Последующие модели (ESL-63, ESL988/989, ESL 2805/2905, ESL 2812/2912) представляли собой последовательные усовершенствования. Критики давно хвалили эти модели за их воздушный, лёгкий среднечастотный диапазон и естественное, безрамочное звучание.

Сердце
Можно с полным основанием простить человека, знакомого с ESL, но не понимающего, чем он отличается от обычных акустических систем. Начнём с того, что QUAD ESL — это не совсем обычная акустическая система! В отличие от обычных акустических систем с подвижной катушкой, ESL использует совершенно другой принцип: электростатическую панель.

Сердцем QUAD ESL являются панели с диафрагмой из тонкой майларовой плёнки, которая в десять раз тоньше человеческого волоса. Майларовая плёнка покрыта высокоомным проводящим материалом и подвешена между двумя перфорированными металлическими пластинами, называемыми статорами.

Эта уникальная диафрагма невероятно лёгкая и, следовательно, динамично реагирующая. Она значительно легче любого диффузора с подвижной катушкой и поэтому может реагировать на изменения сигнала с невероятной скоростью и точностью.

Майларовая мембрана заряжается постоянным высоким напряжением, превышающим 5,2 кВ постоянного тока. Аудиосигнал подается на два статора, создавая переменное электрическое поле, которое заставляет заряженную электростатическую майларовую мембрану попеременно притягиваться и отталкиваться от них. В результате мембрана вибрирует точно в соответствии с музыкальным сигналом, обеспечивая сверхчистое воспроизведение звука, которым славятся акустические системы QUAD ESL.

Благодаря лёгкости диафрагмы и равномерному распределению энергии по всей её поверхности, генерируемый ею звук исключительно чистый, точно реагирует на музыкальные транзиенты и отличается исключительно низким уровнем искажений, особенно интермодуляционных. Это особенно заметно на средних частотах, на которые человеческий слух наиболее восприимчив.

Дизайн «Точечный источник»
Средне-высокочастотные панели ESL QUAD имеют конструкцию с электродами в виде концентрического кольца, изначально разработанную для новаторского ESL-63. Вместо того, чтобы позволять всем секциям диафрагмы двигаться равномерно, динамик тщательно спроектирован так, чтобы создать впечатление, будто звуковой сигнал исходит из одной точки пространства. Эта сложная конструкция создаёт исключительно точную стереокартину, в которой инструменты и вокальные партии словно парят в звуковом пространстве, словно окутанные самими музыкантами. Эта особенность точечного источника звука мастерски реализована благодаря инновационной системе линий задержки, которая подаёт на внешние кольца статоров постепенно задержанные итерации звукового сигнала.

Высокое напряжение и низкий уровень искажений
Одним из важнейших факторов, влияющих на производительность ESL, является его исключительно высокое рабочее напряжение — около 5250 вольт. Это повышенное напряжение существенно улучшает управляемость и линейность диафрагмы, позволяя ей точно реагировать на музыкальные сигналы и при этом значительно снижать искажения.

QUAD ESL тщательно регулирует это высокое напряжение с помощью схемы умножителя, которая усиливает стандартную мощность переменного тока, дополненной защитной схемой, предназначенной для предотвращения перегрузки (чрезмерной входной мощности), тем самым защищая динамик от возможных повреждений и искажений.

Улучшения
Сложность деталей производственного процесса в значительной степени способствует улучшению характеристик ESL X, которое более чем заметно на слух. Например, время изготовления одной панели QUAD ESL увеличивается, поэтому время сборки полной акустической системы ESL значительно сокращается. Этот процесс требует предельной тщательности и внимания к деталям.

Однако если копнуть еще глубже, то окажется, что инженеры QUAD вывели все на «уровень X» с некоторыми интригующими дальнейшими усовершенствованиями.

Основные обновления
Первое техническое усовершенствование заключается в разделении рабочей платы из монолитной конструкции на три полностью независимых модуля. Система включает в себя модуль высоковольтного умножителя, модуль управления и защиты и модуль низковольтных сигналов. Вместе эти компоненты образуют интегрированный блок, обеспечивающий оптимальную производительность и надежность. Физически разделяя каскад умножителя 5,25 кВ от чувствительных низковольтных цепей, QUAD значительно снижает паразитные высоковольтные электрические поля. Такая стратегия изоляции не только минимизирует помехи и перекрёстные помехи, но и значительно повышает стабильность и шумовые характеристики. В результате достигается кристально чистый аудиосигнал, достоверно передающий каждый нюанс, даже во время мощных музыкальных пиков.

Во-вторых, важно отметить, что специально для ESL X компания QUAD вернулась к использованию аудиотрансформаторов, произведенных в Великобритании. Эти трансформаторы тщательно разработаны, доработаны и проходят контроль качества под руководством известной сервисной службы QUAD под руководством Роба Флэйна. Трансформаторы специально разработаны для улучшения динамики сигнала, особенно в средних и высоких частотах. Это обеспечивает значительно более детальное звучание и исключительно высокую линейность. Широкая полоса пропускания обеспечивает ровную АЧХ, выходящую за пределы 18 кГц, создавая ощущение лёгкости и объёма. Благодаря надёжной системе стабилизации эти трансформаторы эффективно устраняют артефакты модуляции потока при работе на высоких уровнях звукового давления.

В конечном счете, эти трансформаторы значительно улучшают средне-высокую динамику, обостряют переходные атаки и расширяют воспринимаемую глубину звуковой сцены за счет превосходного разрешения микродинамики.

Питер Комо, директор по акустическому дизайну компании QUAD, внимательно следил за разработкой ESL X и комментирует следующее:
Питер Комо, директор по акустическому дизайну компании QUAD, внимательно следил за разработкой ESL X и комментирует следующее:

«Суффикс X в названии новых акустических систем QUAD ESL 2912 и 2812 предполагает нечто экстраординарное, и это, безусловно, отражается в звучании этих моделей.

Прежде всего, использование аудиотрансформаторов, произведенных в Великобритании и точно соответствующих оригинальным спецификациям Питера Уокера, обеспечивает более широкую полосу пропускания, особенно в области высоких частот, где дополнительное расширение обеспечивает превосходную четкость инструментальных гармоник, а также придает больше воздуха пространственной акустике.

Во-вторых, совершенно новая компоновка печатной платы отделяет аудиокомпоненты от высоковольтной секции и оптимизирует её для обеспечения более стабильного питания 5 кВ электростатических панелей. Это улучшает как точность инструментальных тембров, так и, что неудивительно, переходную атаку, особенно в области низких частот. Наконец, новая ткань защитной решетки, специально подобранная в тон матово-чёрной отделке динамиков, обеспечивает улучшенную акустическую прозрачность, позволяя в полной мере реализовать преимущества новых внутренних компонентов.

Результатом является еще один шаг вперед в улучшении музыкальных характеристик QUAD ESL, которые по-прежнему считаются самыми неокрашенными, естественными и прозрачными для источника Hi-Fi-акустическими системами».

Из тени
Команда разработчиков продуктов QUAD значительно углубила своё понимание концепции ESL. Конечной целью Питера Уокера было не просто достижение технической новизны как таковой; он стремился к тому, чтобы слушатели воспринимали музыку именно так, как она задумана — достоверно, честно и без навязывания динамиком её характера. Он, в частности, описал идеальную аудиосистему как такую, которая не оставляет слушателя в неведении, является ли звук живым или воспроизведенным. Таким образом, динамик должен «исчезать».

Новая индивидуальная окраска ESL X соответствует этому замыслу: матово-чёрный кузов с низким коэффициентом отражения света. Традиционные деревянные элементы отделки были убраны, что сделало дизайн ещё более современным. ESL X гармонично вписывается в окружающую обстановку, практически растворяясь в тени при слабом освещении. Таким образом, ESL X практически «исчезает», оставляя после себя только музыку.

Эта «полностью чёрная» отделка воплощает философию минимализма Питера Уокера. Она избегает излишеств, отдавая предпочтение убеждению, что качественное проектирование и элегантная простота — истинный путь к высокой точности.

Однако для тех, кто верит в красоту внушительного облика QUAD ESL, теперь предусмотрена тонкая светодиодная подсветка, которая освещает динамик снизу, придавая помещению современный и элегантный вид.

Когда все сходится
QUAD ESL X воплощает в себе шесть лет упорного совершенствования — от традиционных чертежей до футуристической архитектуры электроники.

QUAD ESL постоянно уступает только своему преемнику. ESL X — это следующий шаг в развитии этой уважаемой линейки.

Приготовьтесь погрузиться в самое прекрасное и захватывающее музыкальное воспроизведение, которое когда-либо имел честь услышать мир: QUAD ESL X.

Модель ESL 2812X
Формат Напольный диполь с фиксированным наклоном 3°
Тип Множественные электростатические приводные мембраны
Точечный источник с задержкой времени Прогрессивные концентрические кольца
Конструкция шасси: прочный композитный алюминий/сталь
Элементы панели 4
Максимальная выходная мощность 2 Н/м2 на расстоянии 2 м по оси
Чувствительность 1,5 мбар на вольт относительно 1 м
(эквивалент 86 дБ/2,83 В среднеквадратичного значения)
Номинальное сопротивление 8 Ом
Изменение импеданса 4–15 Ом
Максимальное входное непрерывное входное напряжение (среднеквадратичное):
Пиковое значение программы 10 В для неискаженного выходного сигнала: 40 В
Допустимый пиковый вход: 55
Частотная характеристика 37 Гц - 21 кГц (-6 дБ)
33 Гц - 23 кГц (пригодно для использования)
Индекс направленности. См. полярные диаграммы.
Искажение (100 дБ на 1 м) Выше 1000 Гц <0,15%
Выше 100 Гц <0,5%
Выше 50 Гц <1,0%
Вход переменного тока 220 - 240 В, 100-120 В
Предохранитель питания 100 мА, защита от перенапряжения, 200 - 240 В
200 мА, защита от перенапряжения, 100 - 120 В
Потребляемая мощность 8 Вт
Размеры (В x Ш x Г) 1070 x 690 x 380 (мм)
Вес нетто 35 кг

Руководство пользователя (EN)
