Предусилитель Rega Mercury

INFORMACIJA

Rega Mercury — это устройство, объединяющее в себе высококачественную аналоговую секцию, усовершенствованный ЦАП, мощный дискретный усилитель для наушников и цветной IPS-дисплей в единое цельное решение, становящееся настоящим центральным элементом высококлассной Hi-Fi системы.

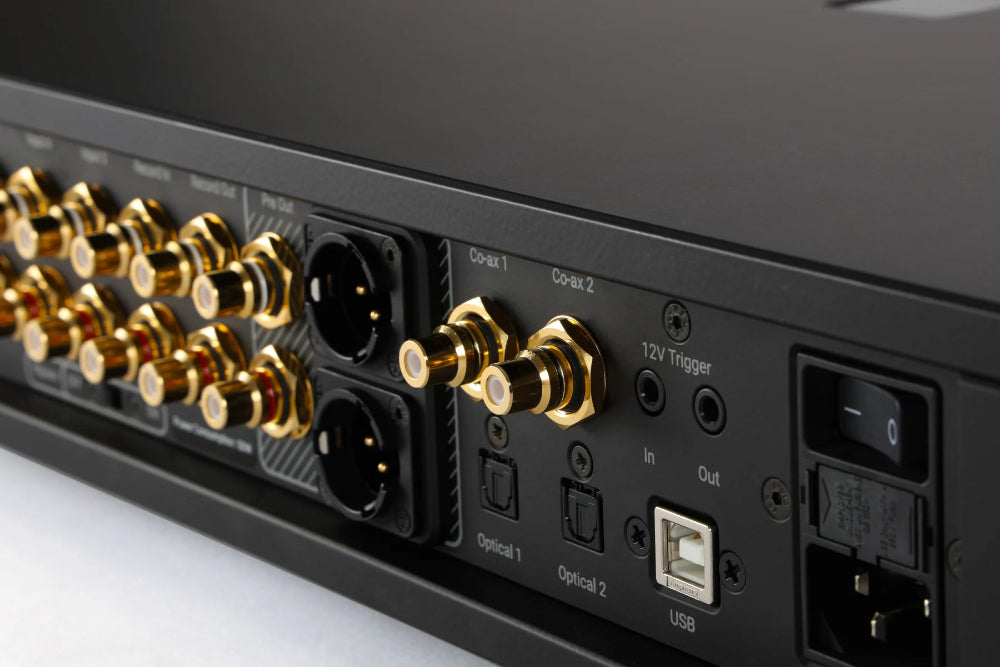

Входы: S/PDIF (коаксиальный и оптический); 16-24 бит @ 32/44,1/48/88,2/96/176,4/192 кГц
Вход USB: 16-32 бит @ 44,1/48/88,2/96/176,4/192 кГц PCM или DSD64 (DoP), асинхронный, энергопотребление 0 Вт (<0,5 мА)
ЦАП - THD+N: Обычно 0,0045% при 1 кГц, 0 дБFS, выход предварительного сигнала 2 В.
Диапазон частот: 8 Гц - 28 кГц (±0,5 дБ)
Усилитель для наушников: 2,5 Вт при 33 Ом; 0,5 Вт при 240 Ом

ОПИСАНИЕ

Главной целью разработки Mercury было создание бескомпромиссного аудиопредусилителя. Mercury изготовлен вручную, чтобы раскрыть истинный потенциал вашей Hi-Fi системы благодаря сверхнизкому уровню шума, обеспечивающему исключительный динамический диапазон. Предусилитель Mercury, как и Solis, является кульминацией почти сорокалетнего опыта инженеров-электронщиков Rega в разработке твердотельных усилителей.

Искусство молчания
Умение передать все нюансы тихого звучания — ключ к созданию захватывающего звука. Хорошо спроектированный «чистый» предусилитель сохраняет все эти тонкие детали, не маскируя их нежелательным шумом. Этот полнофункциональный эталонный предусилитель предлагает большую гибкость и удобство использования благодаря высокопроизводительному ЦАП, дискретному усилителю для наушников и полноцветному IPS-дисплею.

Основные характеристики
Полностью дискретная симметричная схема в основном сигнальном тракте.
Высокопроизводительный ЦАП с входами S/PDIF и USB.
Гальванически изолированный асинхронный USB-вход
Дискретный усилитель для наушников

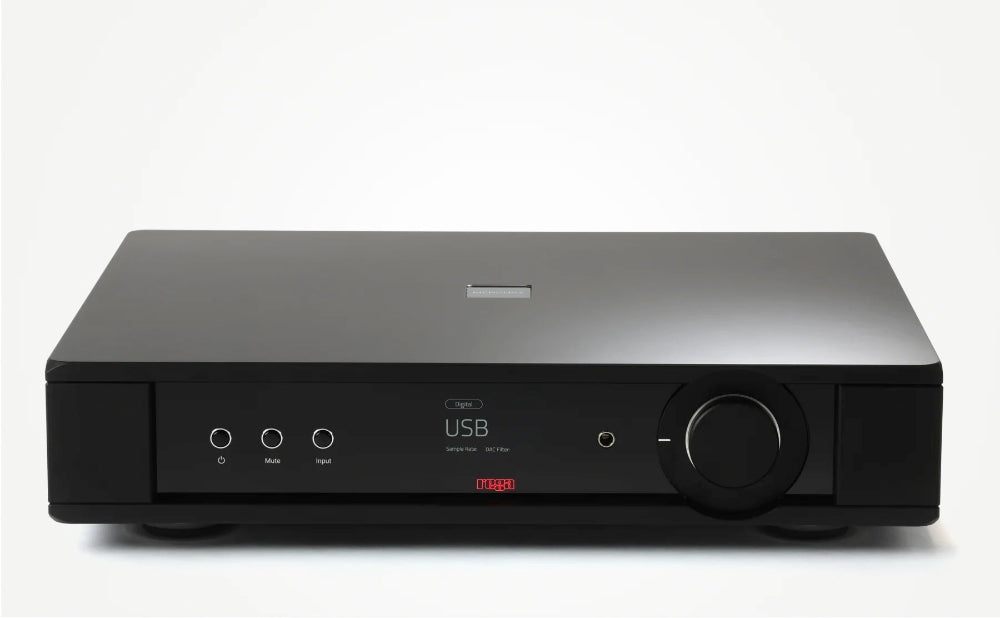

Полноцветный IPS-дисплей

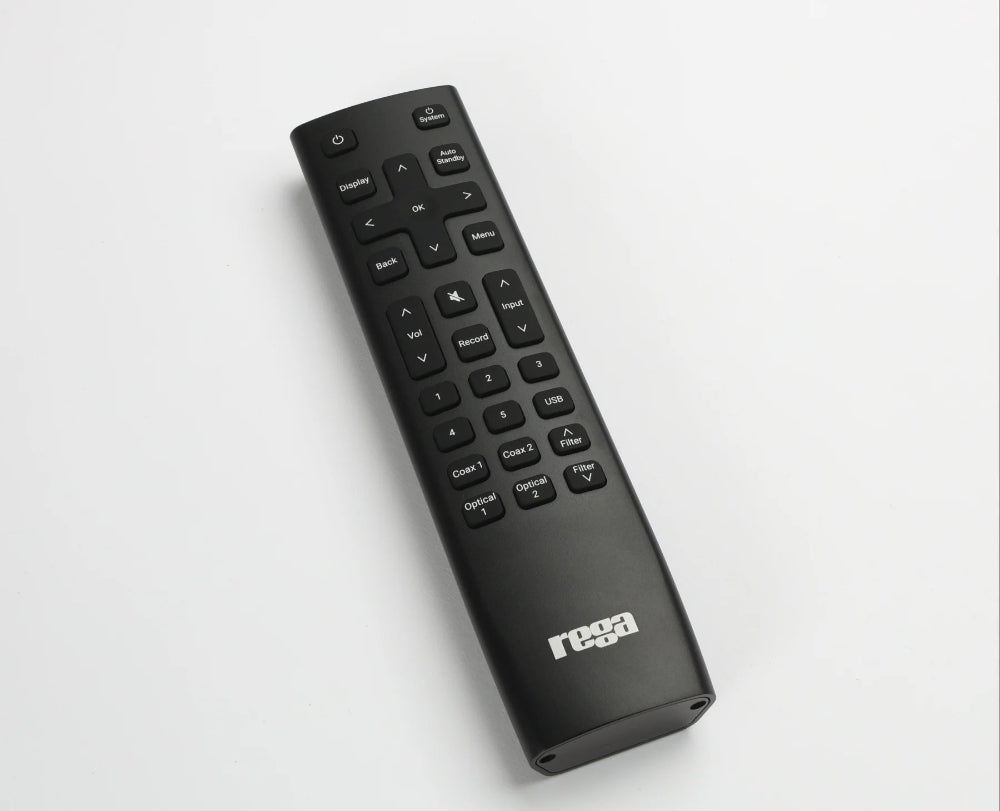

Пульт дистанционного управления Orbit с пользовательской подсветкой
режим ожидания
Пожизненная гарантия от производственных дефектов.

Схема усилителя
В сигнальном тракте усилителя Mercury используется дискретный, дифференциально управляемый, полностью симметричный усилитель с высокой линейностью и полосой пропускания, работающий на общем базовом напряжении. Каждый каскад использует высокотоковые комплементарные усилители класса А на выходе. Такая симметричная топология схемы усилителя обеспечивает необходимое напряжение и ток, позволяя Mercury работать с минимальными искажениями. В критически важных каскадах усиления используются сверхмалошумящие полевые транзисторы (FET) Linear Systems в дифференциальных четырехпарных входных каскадах. Это та же схемная топология, что и во втором каскаде усилителя Aura MC.

В усилителе Mercury используется регулятор громкости Alps Blue Velvet RK27 (аналогичный тому, что применяется в усилителе Osiris), однако он работает в паре с симметричными усилителями на драйверных каскадах с общей базой. Основные выходы имеют связь по постоянному току для исключения использования выходных разделительных конденсаторов. Эти выходы соответствующим образом защищены от постоянного тока схемой защиты.

Компания Rega взяла за основу принципы проектирования схем из эталонной линейки Rega и аналоговых фильтрующих каскадов после ЦАП в CD-проигрывателях Saturn и реализовала эту топологию, используя симметричную схему драйверного каскада с общей базой. Это означает, что путь сигнала от аналогового выхода микросхем ЦАП до выхода предусилителя полностью симметричен.

Источник питания

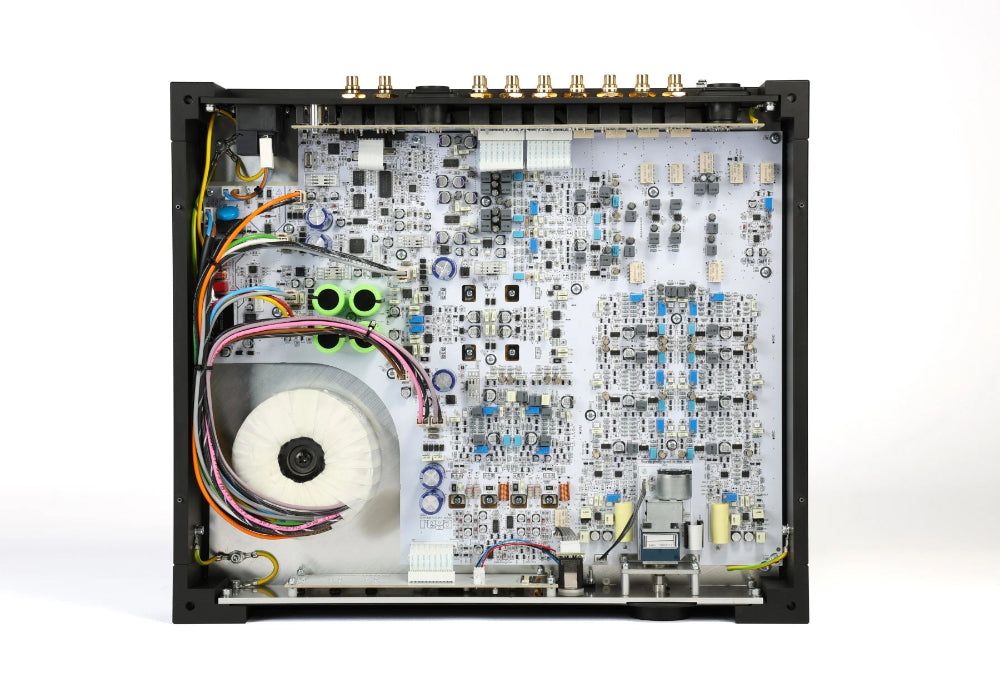

В усилителе Mercury используется тороидальный трансформатор с большим запасом мощности, питающий линейный источник питания. Источник питания представляет собой дискретный симметричный источник слежения, использующий быстродействующие диоды и малошумящий опорный источник напряжения. Каждый каскад имеет собственную локализованную емкость, источник питания умножителя и генераторы тока со светодиодным опорным напряжением для получения опорного напряжения. Для максимального запаса по напряжению Mercury использует более высокое, чем обычно, напряжение питания, на 60% выше, чем обычно встречается в подобных предусилителях.

Траектория сигнала
В предусилителе используется регулятор громкости Alps Blue Velvet RK27. Балансные входы и выходы используют симметричную дискретную схему драйвера с общей базой. В сигнальном тракте используются высококачественные реле и полипропиленовые/аудиокачественные конденсаторы.

Усилитель для наушников
Особое внимание было уделено интеграции схемы для наушников. Усилитель для наушников работает как миниатюрный усилитель мощности Solis, поскольку использует ту же симметричную схему драйверного каскада с общей базой. Это обеспечивает высокую мощность и токовое напряжение, позволяя с легкостью работать как с низкоомными, так и с высокоомными наушниками.

Схема цифрового ввода
Асинхронный USB-вход имеет гальваническую изоляцию и питается от собственного выделенного источника питания, с интенсивной синхронизацией тактовых сигналов PCM и DSD, а также данных, восстанавливаемых с USB-входа. USB-вход оснащен двумя высокостабильными модулями генераторов, обеспечивающими низкие значения джиттера для профессиональных и бытовых частот дискретизации. Вход S/PDIF использует цифровой интерфейсный приемник Wolfson и ФАПЧ, восстанавливая данные и тактовые сигналы с низким джиттером из входящих данных S/PDIF. Тщательная проверка целостности тактовых сигналов и данных в режимах PCM и DSD была проведена по всей схеме входного ЦАП.

Восстановленные данные PCM и DSD поступают на два параллельно соединенных ЦАП Wolfson, которые, в свою очередь, подают сигнал на симметричные аналоговые фильтрующие и усилительные каскады, расположенные после ЦАП, — как упоминалось в разделе, посвященном аналоговой схеме усилителя. В аналоговом усилителе/фильтре в дифференциальном входном каскаде используются сверхмалошумящие полевые транзисторы (FET) от Linear Systems.

ЦАП Wolfson были выбраны за их инженерные и звуковые возможности. Несмотря на то, что они относятся к классу устаревших моделей, они по-прежнему обеспечивают наилучшее качество звучания. Компания Wolfson тщательно подошла к балансу между техническими и звуковыми характеристиками.

Защита
Усилитель Mercury оснащен расширенной схемой защиты, которая контролирует уровни постоянного тока на основном и выходном разъемах для наушников. Эта схема защиты усилителя работает совместно со схемой контроля.

В устройстве Mercury используется микроконтроллер с функцией плавного пуска, режимом ожидания и схемой контроля питания для включения тороидального трансформатора с высокой номинальной мощностью из режима ожидания, что сводит пусковой ток к минимуму. Схема контроля также управляет функцией отключения питания в режиме ожидания при отсутствии сигнала в соответствии с современными требованиями экологичности.

На передней панели установлен IPS LCD-дисплей с линейной регулируемой по постоянному току подсветкой для подавления шума. Микроконтроллер, отвечающий за плавный запуск, схему защиты и дисплей имеют собственный выделенный источник питания, изолирующий их от аудиосигнала и обеспечивающий максимально чистое звучание.

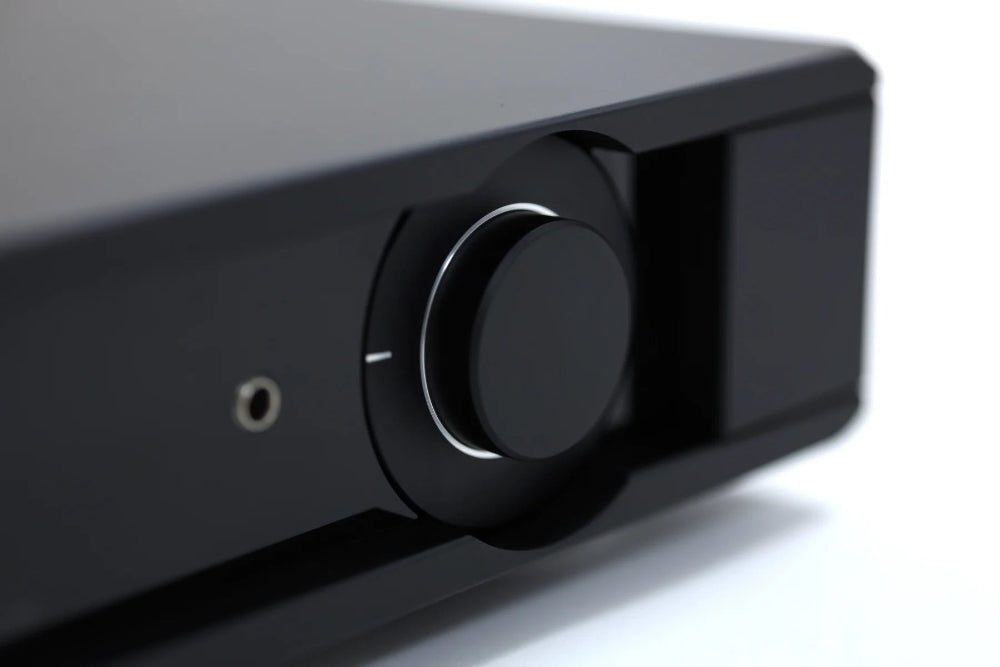

Регулятор громкости
В усилителе Mercury используется та же топология активной схемы регулировки громкости на базе Alps Blue Velvet RK27, что и в усилителе Osiris; однако, здесь используются симметричные усилители с общим основанием.

Сбалансированный / Несбалансированный
Для обычных бытовых Hi-Fi систем Rega рекомендует использовать несимметричные соединения для достижения оптимального качества звука. Основные схемы Mercury и Solis являются несимметричными. Из-за этого для создания симметричной системы требуется дополнительная схемотехника. Хотя симметричные входные и выходные цепи в Mercury обладают очень высокими характеристиками, дополнительные цепи всегда будут добавлять некоторый шум/искажения к сигналу.

Истинные балансные системы широко используются в профессиональном аудиооборудовании. Это требует, чтобы все компоненты усилителя и кабели работали как «балансная система». Балансные соединения используются там, где необходимы длинные кабельные трассы, особенно в студийных и акустических системах. Они помогают подавлять нежелательные шумы, возникающие на больших участках кабеля. Именно это подавление шума является причиной использования балансных цепей в профессиональном оборудовании. Балансные цепи не обеспечивают существенного повышения качества звука по сравнению с небалансными цепями, как это иногда считается в индустрии Hi-Fi.

Еще одним привлекательным аспектом балансных систем является использование разъемов типа «XLR». Они физически больше по размеру и субъективно обеспечивают более приятные ощущения при подключении, чем стандартные разъемы типа Phono/RCA. Это часто приводит к ощущению выгодности и улучшению качества контакта, тогда как на практике объективного улучшения нет.

Подавляющее большинство Hi-Fi-оборудования имеет несимметричную топологию (иногда называемую однополярной).

В большинстве случаев балансные соединения не подходят для бытовой Hi-Fi аппаратуры. Повышенное подавление шума не является необходимым и не перевешивает недостатки, связанные с усложнением схемы. В дорогостоящей аппаратуре балансные соединения иногда предусмотрены для использования в студиях звукозаписи или для создания впечатления, что балансные соединения лучше. Компания Rega знает, что некоторые из ее продуктов используются в студийной сфере, поэтому мы добавили балансные XLR-разъемы, внедрив дополнительную схемотехнику.

История и инновации
Меркурий — самая маленькая планета в нашей Солнечной системе. Rega Mercury, напротив, является самым большим (по количеству компонентов) и самым сложным электронным устройством, когда-либо созданным компанией Rega. История этой схемы восходит к первому усилителю Rega Elicit, выпущенному примерно в 1990 году. Mercury заключен в специально разработанный, изготовленный на станке с ЧПУ алюминиевый корпус Rega, обеспечивающий непревзойденную производительность, качество сборки и стильный дизайн.

ТЕХНИЧЕСКИЕ ДАННЫЕ

ВХОД - S/PDIF коаксиальный и оптический

16-24 бит @ 32/44.1/48/88.2/96/176.4/192 кГц

ВХОД - USB

16-32 бит @ 44.1/48/88.2/96/176.4/192 кГц PCM или DSD64 (DoP), асинхронный режим. Потребляемая мощность: 0 Вт (<0,5 мА)

ПРЕДУСИЛИТЕЛЬ - THD+N

Обычно 0,001% при 1 кГц, 2 В несимметричный или 4 В симметричный, усиление 0 дБ.

ПРЕДУСИЛИТЕЛЬ - Частотная характеристика

Диапазон частот от 8 Гц (точка -0,5 дБ) до 28 кГц (точка -0,5 дБ) при усилении 0 дБ. Балансный вход/выход.

ЦАП - THD+N

Обычно 0,0045% при 1 кГц, 0 дБFS, 2 В предварительный выход.

Усилитель для наушников - Максимальный уровень 33 Ом

9 В / 2,5 Вт при 0,1% THD+N (230 В/120 В)

Усилитель для наушников - максимальный уровень 240 Ом

10,85 В / 0,5 Вт при 0,1% THD+N (230 В/120 В)

Усилитель для наушников - THD+N

Обычно 0,0035% при 1 кГц, 2 В и сопротивлении 240 Ом или 33 Ом.

Потребление электроэнергии

50 Вт

Потребление энергии (в режиме ожидания)

0,4 Вт (включается автоматически, если сигнал отсутствует в течение 20 минут)

Размеры (Ш x В x Г)

435 x 97 x 380 мм (17 x 3,8 x 15 дюймов)

Масса

14 кг (31 фунт)
