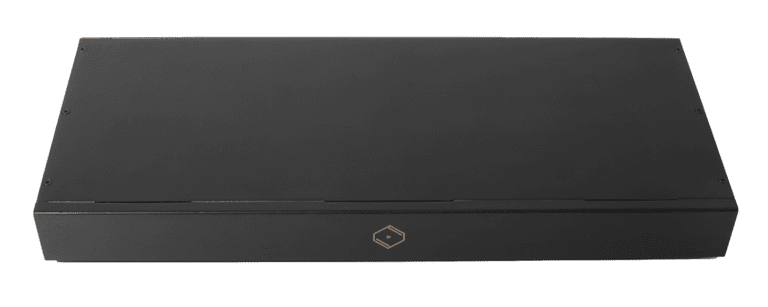

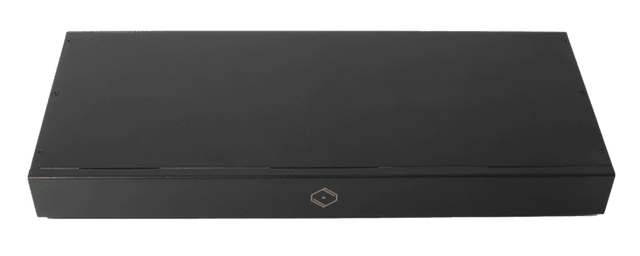

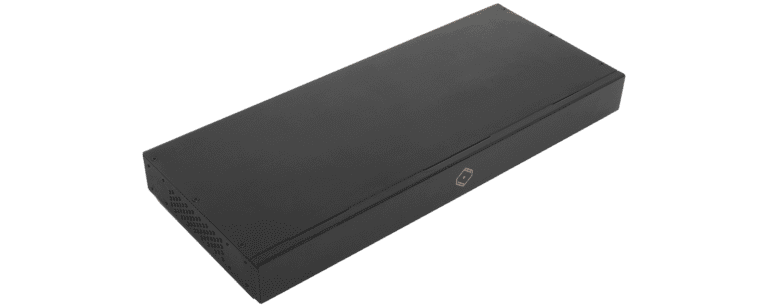

Silent Angel Bonn N8 Pro, сетевой коммутатор

INFORMACIJA

Электропитание: IEC 100–240 В переменного тока, 50/60 Гц; 12 В постоянного тока/1 А (макс.)
Потребляемая мощность: 10 Вт (макс.)
Порт Ethernet: 8 x 1 GbE RJ45 с позолоченными разъемами
Светодиодный индикатор: светодиод питания (зеленый) x 1 на передней панели;
Светодиоды состояния портов x 8 (горит постоянно при подключении, мигает при активности) на задней панели:
зеленый: 1000 Мбит/с; желтый: 100 Мбит/с

ОПИСАНИЕ

Почему Bonn N8 Pro?

Bonn N8 Pro создан для меломанов, стремящихся создать свою собственную «экосистему Hi-Fi» и добиться наилучшего качества звука. Строгий подход Silent Angel позволяет сохранить целостность источника и обеспечить высочайшую чистоту сигнала для подключенных компонентов, обеспечивая качество, недостижимое для обычных сетевых коммутаторов. Специально разработанный для сетей потоковой передачи высокого разрешения, Bonn N8 Pro обеспечивает идеальную основу для достижения превосходного качества звука.

Доступны две модели N8 Pro: одна (N8 PRO-CLK) с внешним входом Word Clock 10 МГц и одна (N8 PRO) без него.

Уникальные и передовые конструкции

• Восемь позолоченных портов Gigabit Ethernet с разнесенными портами для физического снижения возможных помех сигнала.
• Лучший в своем классе внутренний импульсный блок питания радарного класса, который применяется исключительно в чувствительном к шуму акустическом оборудовании.
• Идеально синхронизированная передача данных.
• TCXO (термокомпенсационный кварцевый генератор) значительно снижает проблемы с задержками в сети и эффектом джиттера.

Расширенные возможности для аудиофилов

• Вспомогательный разъем питания постоянного тока (12 В) позволяет пользователям обойти внутренний импульсный модуль питания и подключить внешний линейный источник питания для повышения производительности.
• Позолоченная клемма заземления для специального подключения к заземлению еще больше снижает уровень помех.
• Переключатель светодиодной подсветки, позволяющий пользователям включать/выключать индикатор состояния порта.
• Ведущий в своем классе модуль приема тактовых сигналов поддерживает внешний вход тактовых сигналов. (* Опционально, доступно только для модели N8 PRO-CLK)
• Две доступные модели N8 Pro: одна (N8 PRO-CLK) с внешним входом Word Clock 10 МГц и одна (N8 PRO) без

Коммутируемая мощность радиолокационного класса

Лучший в своем классе внутренний модуль питания поддерживает высокоточную работу системы

Шумоподавление

Наш высокопроницаемый поглотитель электромагнитных помех устраняет электрические помехи

Позолоченные порты LAN

Обеспечьте самый чистый и стабильный сигнал для своих устройств с помощью позолоченных разъемов RJ45.

Позолоченная клемма заземления

Обеспечивает специальное заземление для снижения помех от электропитания

Переключаемые светодиодные фонари

Пользователь может включить или выключить индикаторы состояния портов, слушая музыку.

TCXO — тактовый сигнал

Высокоточные часы уменьшают проблемы с задержкой и дрожанием сети

Структура системы

1. Тактовая частота TCXO (10 МГц) :
   Устранение нерелевантных частот и генерация чистого тактового сигнала. Высокоточный выходной сигнал со сверхнизким фазовым шумом используется в качестве источника тактового сигнала для системы коммутатора Ethernet.
2. Схема источника питания для тактового генератора TCXO :
   Технология фильтрации мощности устраняет перекрёстные помехи и шумы. Очищенная мощность поступает на модуль TCXO.
3. Схема источника питания для системы переключения :
   Схема регулятора напряжения с низким уровнем шума, способная работать в широком динамическом диапазоне. Отличается высокоэффективной схемой и малым временем отклика.

4. Эксклюзивный, индивидуальный силовой модуль Silent Angel :
   Модуль питания переменного тока в постоянный с широким динамическим диапазоном. Стабильный, с низким уровнем пульсаций, надёжная схема защиты, хорошо защищённый радиатором, изготовленным из алюминиевого сплава.
5. Схема фильтра переменного тока :
   Схема синфазного дросселя с высокой изоляцией для входа питания переменного тока с целью предотвращения шумового загрязнения от источников питания переменного тока от других устройств или систем электропитания.
6. Подключитесь к дополнительному линейному источнику питания.
   Разъем постоянного тока для внешнего источника питания 12 В постоянного тока.
7. Прием внешнего порта тактового сигнала * (позолоченный, на частоте 10 МГц).
   * Опционально, доступно только для модели N8 PRO-CLK.
8. Переключатель внутреннего/внешнего тактового сигнала. * Синтезатор тактовых сигналов со сверхнизким уровнем шума (генератор тактовых сигналов с ФАПЧ).
   * Опционально, доступно только для модели N8 PRO-CLK.

Разработано для потоковой передачи музыки в формате HD

Bonn N8 Pro создаёт выделенную сетевую зону HiFi для эффективной изоляции аудиоустройств от остального цифрового трафика, устраняя шум и передавая данные с исключительной точностью синхронизации. Реализация изолированной «сетевой экосистемы» для аудио устраняет ухудшение качества звука, вызванное потоком сетевых помех и задержками, вызванными интенсивной нагрузкой на полосу пропускания со стороны ПК и других подключённых устройств.

Эксклюзивный модуль синхронизации TCXO: TCXO (термокомпенсационный кварцевый генератор) Silent Angel точнее кварцевых генераторов, используемых в других сетевых коммутаторах, что снижает проблемы с задержками и эффектами джиттера.

Уменьшение эффекта джиттера: искажения — распространённый побочный продукт передачи высокочастотных сетевых пакетов. Bonn N8 Pro снижает джиттер до 369 пс, тогда как у обычных коммутаторов он составляет 705 пс.

Оптимизировано для музыкальных приложений

• Оптимизирован для инфраструктуры Roon; например, поддержка сети, состоящей из Rhein Z1 в качестве сервера Roon Core или Munich M1 в качестве проигрывателя Roon Ready.
• Оптимизировано для потоковых сервисов высокого разрешения, таких как Tidal, Qobuz, Spotify и других.
• Оптимизирован для воспроизведения музыкальных коллекций с NAS (сетевого хранилища). Совместим с устройствами различных брендов, включая QNAP, Synology и WD NAS.

Дальнейшие улучшения

• Источник питания
  Подключите Bonn NX к линейному блоку питания Forester F2 от Silent Angel (обеспечивающему два выхода постоянного тока напряжением 12 В) для дальнейшего улучшения подачи питания и стабильности.

• Подавление вибрации
  Ножки Silent Angel S28 из нержавеющей стали с резонансным контролем минимизируют вибрацию и снижают механический шум.

• Внешний тактовый вход*
  Компания Silent Angel создала Genesis GX как идеальный Word Clock для аудиофилов: выведите свою систему на новый уровень с помощью Genesis!

* Опционально, доступно только для модели N8 PRO-CLK.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Доступная модель — N8 PRO-CLK (с внешним входом Word Clock 10 МГц)
- N8 PRO (без внешнего входа Word Clock)
Цвет черный
Входное напряжение IEC (переменный ток) 100–240 В, 50/60 Гц
(постоянный ток) 12 В/1 А макс.
Потребляемая мощность 10 Вт макс.

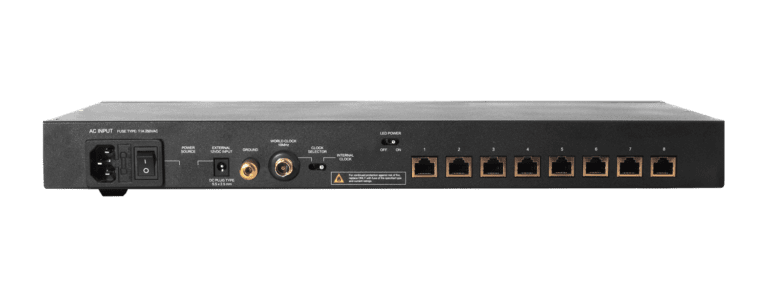

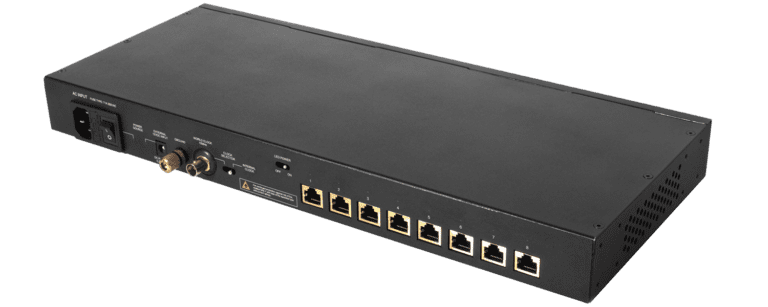

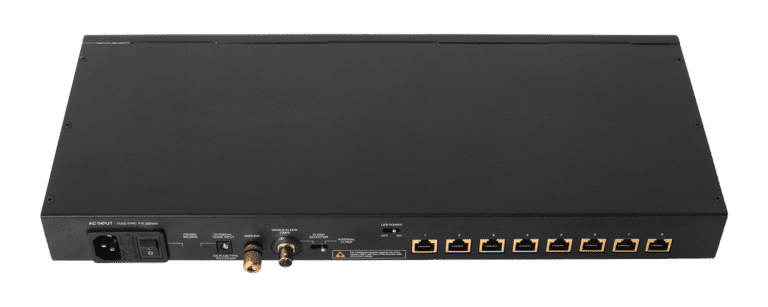

Порт Ethernet: 8 портов 1GbE RJ45 с позолотой
Интерфейсный переключатель входа синхронизации x 1 (внешний/внутренний)
- Интерфейс BNC 10 МГц внешний Word Clock
- Специализированный модуль часов Silent Angle TCXO

Переключатель светодиодного индикатора x 1
- Управление включением/выключением светодиода порта LAN

Порт заземления x 1
- Подключитесь к заземляющему модулю, чтобы сделать качество сигнала более чистым и точным без помех.

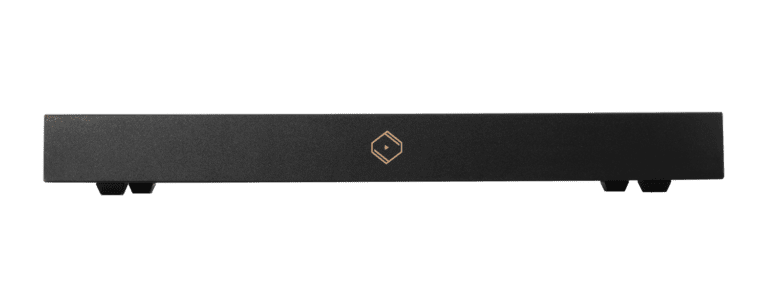

Светодиодный индикатор питания (зеленый) x 1 на передней панели
8 светодиодных индикаторов состояния порта (горит при подключении, мигает при активности) на задней панели)
Зеленый: 1000 Мбит/с; Янтарный: 100 Мбит/с
Рабочая температура: 32 ~ 86 °F
Хранение: от -4 до 158 °F
Влажность при эксплуатации: 10% ~ 90% относительной влажности (без конденсации)
Хранение: относительная влажность 5–95 % (без конденсации)
Размеры: 17,37 (Ш) x 2,05 (В) x 6,89 (Г) дюйма
Вес 5,74 фунта
