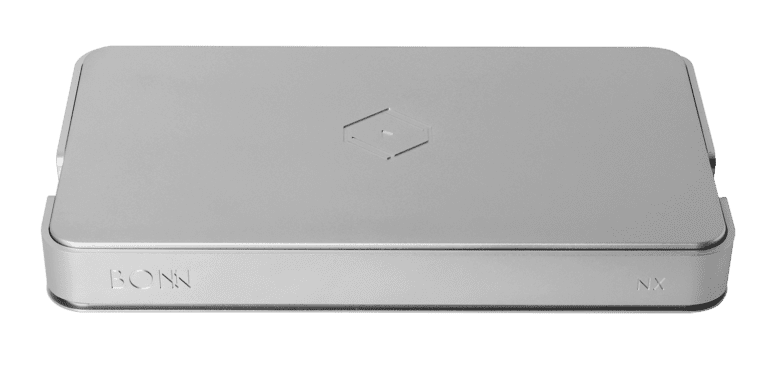

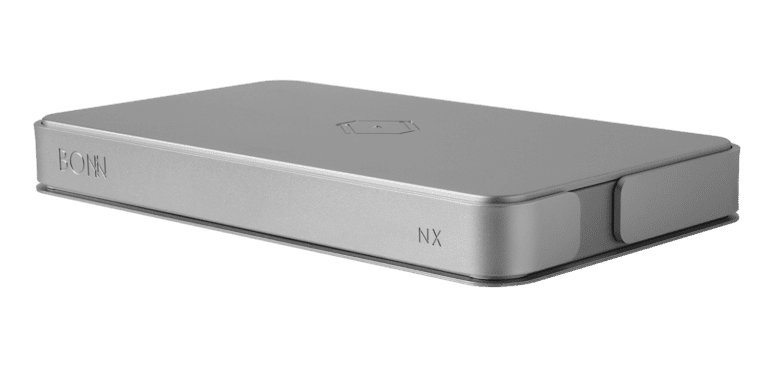

Silent Angel Bonn NX, сетевой коммутатор

INFORMACIJA

Входное напряжение: IEC (переменный ток) 100–240 В, 50/60 Гц; (постоянный ток) 12 В/1 А (разъем 5,5 мм x 2,5 мм)

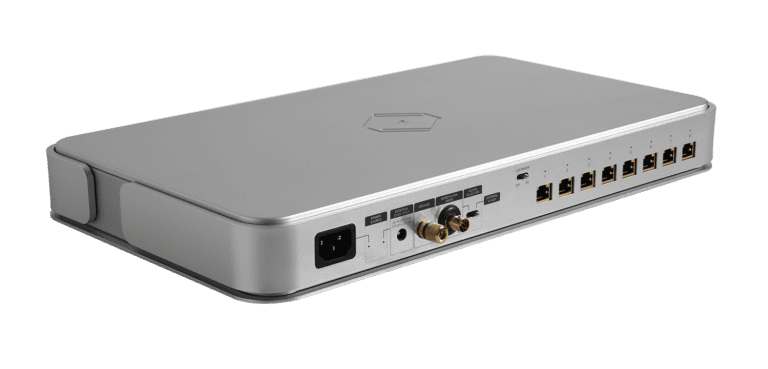

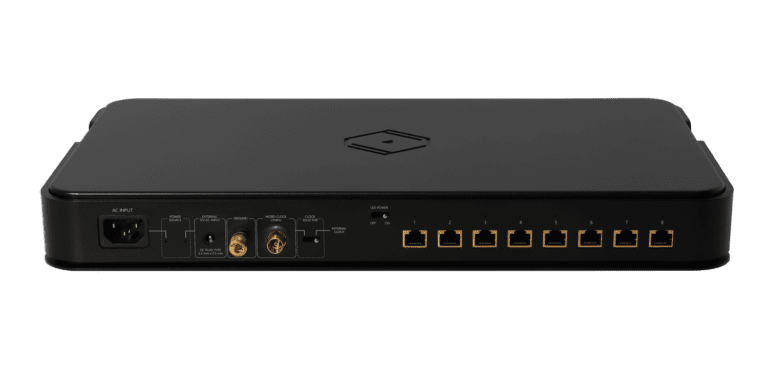

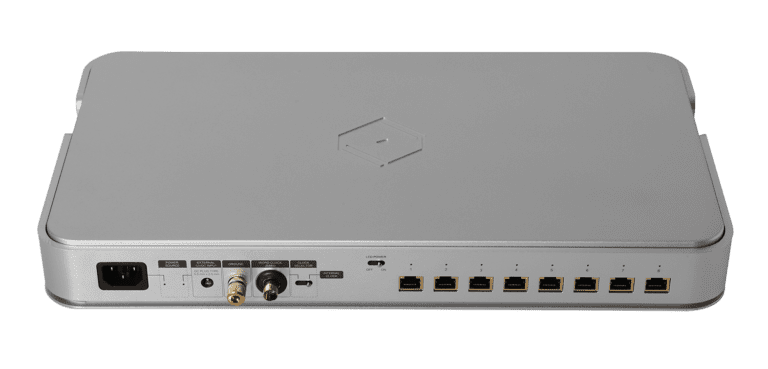

Порт Ethernet : позолоченный порт 1GbE RJ45 x 8
Интерфейсы: Переключатель входа синхронизации x 1 (внешний/внутренний)
- Интерфейс BNC 25 МГц внешний Word Clock
- Специализированный модуль часов TCXO «Silent Angle»
Переключатель светодиодного индикатора порта LAN x 1
- Контроль состояния включения/выключения светодиода порта LAN
Порт заземления x 1
- Подключитесь к заземляющему щитку, чтобы сделать качество сигнала более чистым и точным без помех.

ОПИСАНИЕ

Bonn NX: сетевой коммутатор для аудиофилов

Silent Angel применяет бескомпромиссный подход к проектированию и изготовлению электронных схем. Изоляция, фильтрация и подавление шумов сохраняют целостность источника и обеспечивают чистый сигнал для подключенных компонентов. Как и для всех продуктов Silent Angel, наша цель — обеспечить работу устройства при стабильном напряжении системы, точную синхронизацию пакетов и снижение уровня посторонних шумов на выходе. Мы обнаружили, что даже самое незначительное улучшение может немного улучшить качество звука, а реализация множества небольших улучшений способна раскрыть весь потенциал сетей потоковой передачи высокого разрешения. Bonn NX — это вершина всего, что мы узнали о разработке сетевых коммутаторов аудиокласса: он обеспечивает высочайшее качество звука на сегодняшний день.

Уникальные и передовые конструкции

• Восемь щедро позолоченных портов Gigabit Ethernet имеют критически разнесенные порты, рассчитанные на минимизацию возможных помех сигнала.
• Лучший в своем классе внутренний импульсный блок питания радарного класса — технология, применяемая исключительно в чувствительном к шуму акустическом оборудовании.
• Идеально синхронизированная передача данных.
• TCXO (термокомпенсационный кварцевый генератор) значительно снижает проблемы с задержками в сети и эффектом джиттера.
• Совершенно новая конструкция шасси состоит из двух слоёв различных, тщательно подобранных материалов: внутренний слой — оцинкованная сталь, а внешний — толстый высококачественный алюминиевый сплав. Эта экстравагантная конструкция обеспечивает максимальную защиту и контроль вихревых токов, а также подавление вибраций и шума. Элегантный современный дизайн добавляет эстетической привлекательности, превращая Bonn NX в функциональное произведение аудиоискусства.

Расширенные возможности для серьезных аудиофилов

• Разъем питания 12 В постоянного тока обходит внутренний импульсный модуль питания, обеспечивая подключение к внешнему линейному источнику питания (Forester) для значительного повышения производительности.
• Позолоченная клемма заземления обеспечивает дополнительное снижение шума.
• Переключатель светодиодной подсветки позволяет пользователям отключать индикатор состояния порта.
• Ведущий в своем классе модуль приема тактовых сигналов допускает внешний вход тактовых сигналов.

Схема синхронизации и питания

1. Тактовый генератор TCXO (25 МГц): устраняет посторонние частоты и генерирует чистый и точный тактовый сигнал. Высокоточный выходной сигнал со сверхнизким фазовым шумом используется в качестве источника тактовой частоты для нашей системы коммутаторов Ethernet.
2. Схема источника питания для тактового генератора TCXO : использует технологию многокаскадной фильтрации питания, устраняя перекрестные помехи и шум на различных частотах 10 МГц, 100 МГц и 1 ГГц и подавая очищенную мощность на модуль TCXO.
3. Схема источника питания для системы переключения : схема стабилизатора напряжения со сверхнизким уровнем шума, способная работать в широком динамическом диапазоне. Отличается высокоэффективной схемой и малым временем отклика. Работает на микросхемах серии TPS56623x, обеспечивающих низкий уровень выходных пульсаций при любых нагрузках.
4. Схема фильтра питания переменного тока : схема синфазного дросселя с высокой изоляцией для входа питания переменного тока предотвращает шумовое загрязнение от источников питания переменного тока, таких как другие подключенные к сети устройства или системы электропитания.
5. Эксклюзивный, изготовленный на заказ силовой модуль Silent Angel : модуль питания переменного тока в постоянный с широким динамическим диапазоном. Стабильный, с низким уровнем пульсаций, надёжная схема защиты, надёжно защищённый радиатором, изготовленным из алюминиевого сплава.
6. Подключите к дополнительному линейному источнику питания. Разъем постоянного тока для внешнего источника питания LPS 12 В постоянного тока.
7. Прием внешнего порта ввода тактовой частоты (позолоченный, на 25 МГц).
8. Переключатель внутренних/внешних часов.

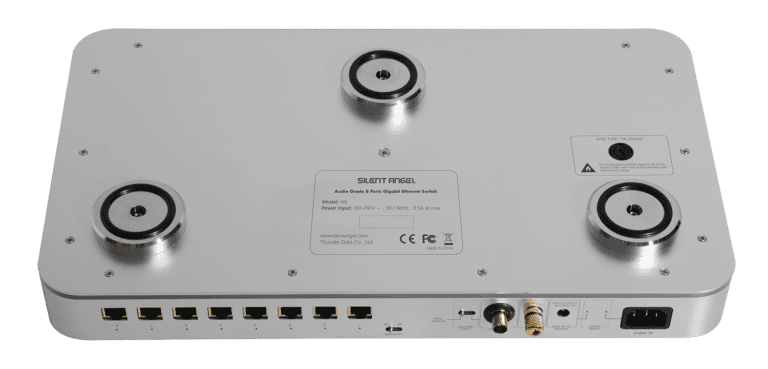

Виброгасящие изоляторы

• Изготовленные из прочной нержавеющей стали высокой чистоты, ножки Resonance Control Feet от Silent Angel гасят механическую энергию как от внутренних, так и от внешних источников, снижая механический и электрический шум, статическое электричество и т. д. Результатом является улучшенная динамика и более высокое разрешение мелких деталей.

Разработано для потоковой передачи музыки в формате HD

Bonn NX создаёт выделенную зону HiFi для эффективной изоляции аудиоустройств от остального цифрового трафика, устраняя шум и передавая данные с исключительной точностью синхронизации. Реализация изолированной «сетевой экосистемы» для аудио устраняет ухудшение качества звука, вызванное потоком сетевых помех и задержками, вызванными интенсивной нагрузкой на полосу пропускания со стороны ПК и других подключённых устройств.

Эксклюзивный модуль синхронизации TCXO: TCXO (термокомпенсационный кварцевый генератор) Silent Angel точнее кварцевых генераторов, используемых в других сетевых коммутаторах, что снижает проблемы с задержками и эффектами джиттера.

Уменьшение эффекта джиттера: искажения — распространённый побочный продукт передачи высокочастотных сетевых пакетов. Bonn NX снижает джиттер до 369 пс, тогда как у обычных коммутаторов он составляет 705 пс.

Оптимизировано для приложений Hi-Res Music

• Оптимизирован для инфраструктуры Roon; например, поддержка сети, состоящей из Rhein Z1 в качестве сервера Roon Core или Munich M1 в качестве проигрывателя Roon Ready.
• Оптимизировано для потоковых сервисов высокого разрешения, таких как Tidal, Qobuz, Spotify и других.
• Оптимизирован для воспроизведения музыкальных коллекций с NAS (сетевого хранилища). Совместим с устройствами различных брендов, включая QNAP, Synology и WD NAS.

Дальнейшие улучшения

• Источник питания
  Подключите Bonn NX к линейному блоку питания Forester F2 от Silent Angel (обеспечивающему два выхода постоянного тока напряжением 12 В) для дальнейшего улучшения подачи питания и стабильности.

• Внешний тактовый вход
  Компания Silent Angel создала Genesis GX как идеальный Word Clock для аудиофилов: выведите свою систему на новый уровень с помощью Genesis!

ТЕХНИЧЕСКИЕ ДАННЫЕ

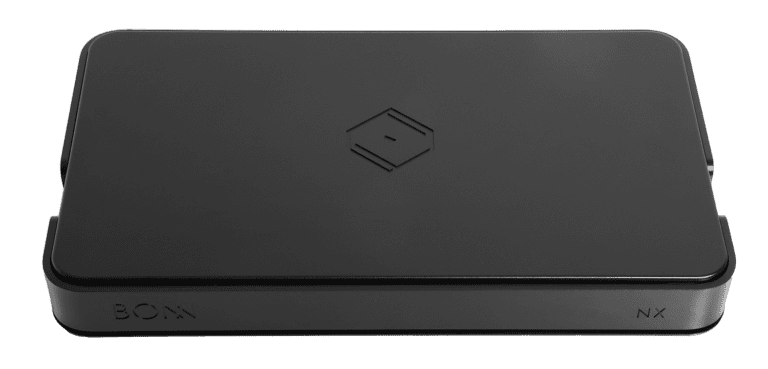

Доступные цвета: черный, серебристый
Входное напряжение IEC (переменный ток) 100–240 В, 50/60 Гц
(постоянный ток) 12 В/1 А (разъем 5,5 мм x 2,5 мм)
Порт Ethernet: позолоченный порт 1GbE RJ45 x 8
Интерфейсный переключатель входа синхронизации x 1 (внешний/внутренний)
- Интерфейс BNC 25 МГц внешний Word Clock
- Специализированный модуль часов Silent Angle TCXO

Переключатель светодиодного индикатора порта LAN x 1
- Управление включением/выключением светодиода порта LAN

Порт заземления x 1
- Подключитесь к заземляющему модулю, чтобы сделать качество сигнала более чистым и точным без помех.
Светодиодный индикатор питания переменного тока (зеленый) x 1
Светодиод питания постоянного тока (зеленый) x 1
Светодиод состояния порта LAN x 8
- Светится при подключении; Мигает при активности
- Зеленый: 1000 Мбит/с; Янтарный: 100 Мбит/с
Рабочая температура: 32 ~ 86 °F (0 ~ 30 °C)
Хранение: от -4 до 158 °F (от -20 до 70 °C)
Влажность при эксплуатации: 10% ~ 90% относительной влажности (без конденсации)
Хранение: относительная влажность 5–95 % (без конденсации)
Размеры: 17,29 (Ш) x 2,49 (В) x 9,95 (Г) дюймов
439 (Ш) x 63 (В) x 250 (Г) мм
Вес 14,34 фунта / 6,4 кг
