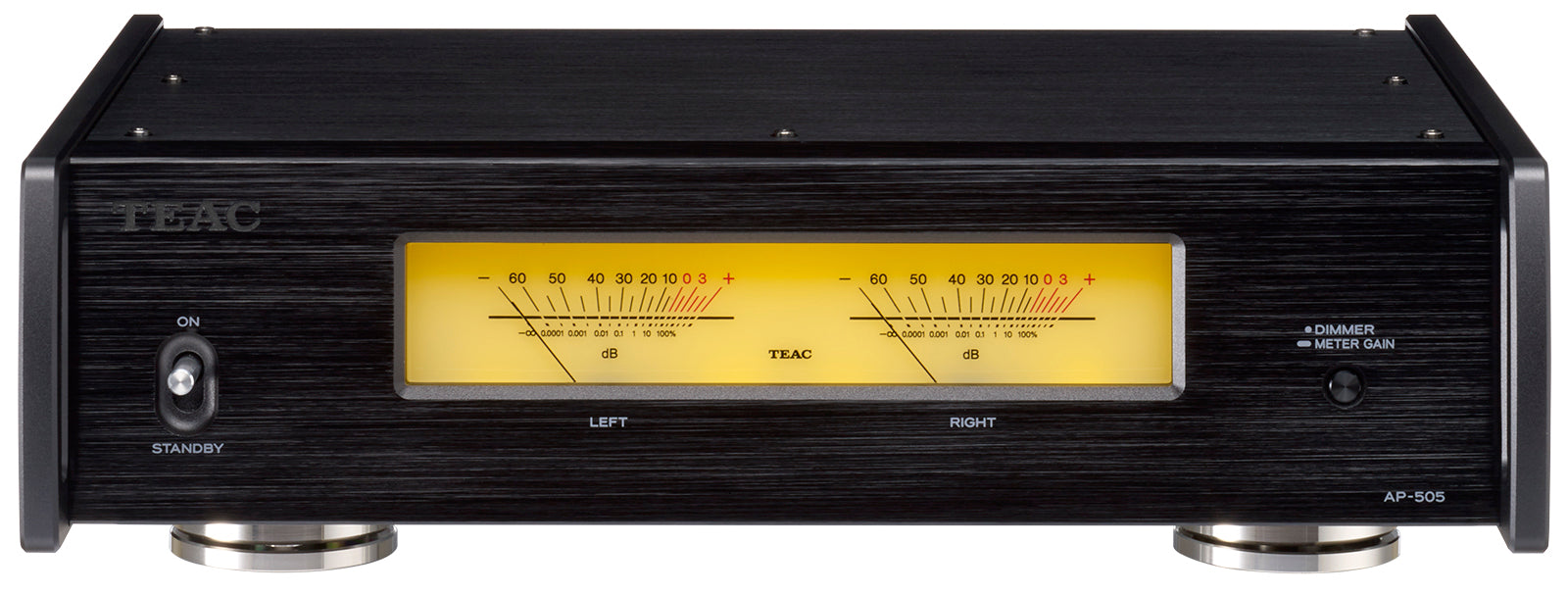

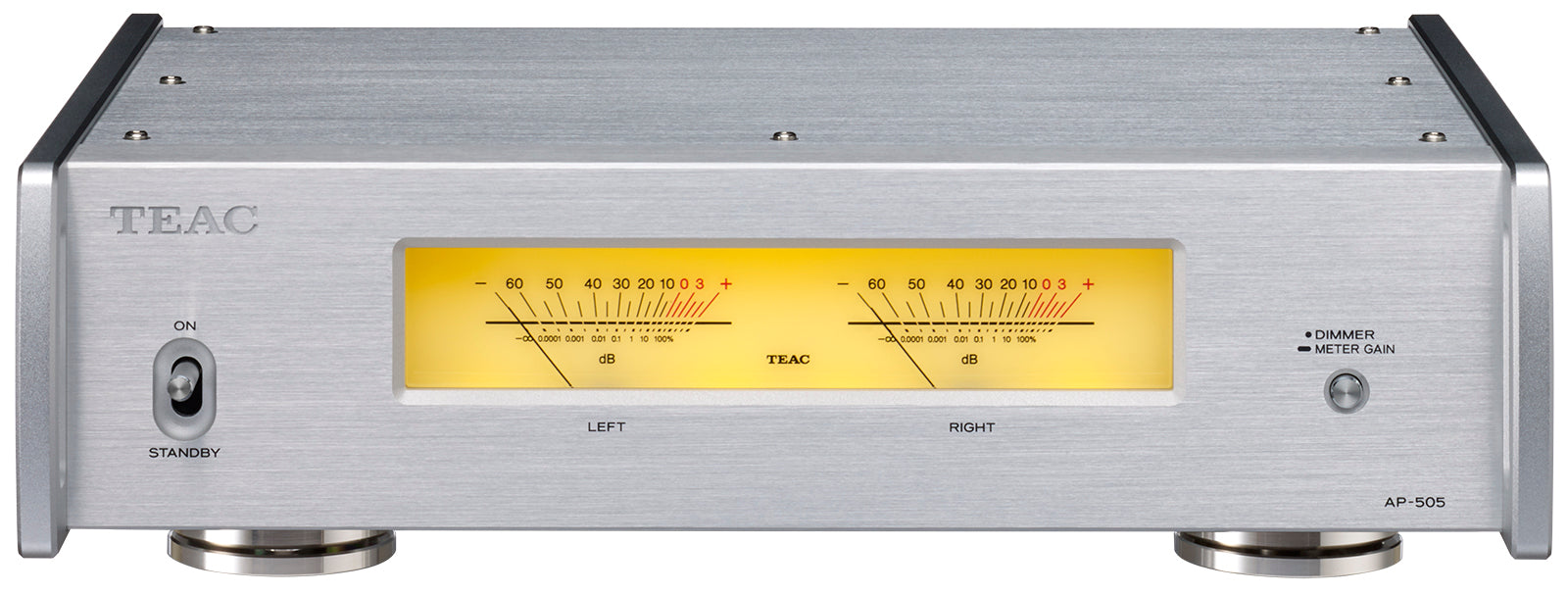

TEAC AP-505, стереоусилитель

INFORMACIJA

ОПИСАНИЕ

Новейшая технология усилителей Hypex Ncore, настроенная TEAC
В AP-505 используется высокопроизводительный и энергоэффективный модуль усилителя мощности Hypex Ncore, который выдаёт 130 Вт + 130 Вт в режимах стерео/би-ампинг или 250 Вт в режиме BTL. Модуль, прошедший обширные прослушивания и тщательно настроенный нашими инженерами, легко раскачивает широкий спектр акустических систем, обеспечивая звучание от пианиссимо до фортиссимо и всего, что находится между ними. Другими словами, он точно воспроизводит динамику настоящей музыки.

Поддержка режимов Stereo, Bi-amp и BTL
Этот компактный блок поддерживает не только стандартный стереорежим с выходной мощностью 130 Вт + 130 Вт, но и универсальные режимы работы динамиков, включая режимы Bi-amp и BTL, устанавливая пару AP-505 рядом. В режиме Bi-amp низкочастотный и высокочастотный динамики работают независимо, а в режиме BTL достигается выходная мощность 250 Вт на каждый канал.

Цельнометаллический, компактный корпус для жесткости, устойчивости и элегантности
Каждая внешняя панель – спереди, сверху и по бокам – изготовлена ​​из высококачественного алюминиевого сплава и прочно прикреплена к прочному стальному внутреннему шасси. Такая конструкция помогает снизить передачу механической вибрации, гарантируя оптимальную работу каждого элемента внутри устройства. Благодаря удобному формату A4, AP-505 легко вписывается в современные интерьеры, где важна экономия пространства, например, на рабочем столе. Это резко контрастирует с большинством традиционных усилителей мощности с поддержкой двухполосного усиления (BTL), которые обычно представляют собой громоздкие полноразмерные устройства.

Полностью сбалансированная конструкция
Благодаря использованию полностью сбалансированной схемы от входного каскада до выходного каскада, AP-505 сохраняет аудиосигнал максимально чистым при его прохождении через усилитель, что обеспечивает чрезвычайно низкий уровень искажений и превосходное отношение сигнал/шум (благодаря эффективному устранению синфазных помех).

Тщательно отобранные компоненты, разработанные специально для Hi-Fi-приложений
На входном каскаде, где качество звука имеет основополагающее значение, используются высококачественные сдвоенные операционные усилители MUSES8820E для входов XLR и RCA. В блоке питания входного каскада выпрямительные цепи левого и правого каналов полностью независимы от силового трансформатора и оснащены четырьмя конденсаторами большой ёмкости по 4700 мкФ на каждый канал (всего 8), что обеспечивает чёткое разделение звуковой сцены между каналами.
На входном разъеме XLR хорошо спроектированная схема обеспечивает отличную целостность сигнала, в том числе благодаря исключению разделительных конденсаторов, которые часто могут терять аудиоинформацию при прохождении через них сигнала.

Крупногабаритный тороидальный силовой трансформатор
В блоке питания AP-505 используется мощный тороидальный трансформатор с диодами Шоттки в выпрямительной цепи. В отличие от обычных диодов, диоды Шоттки снижают шумы выпрямителя, обеспечивая более чистое питание и более стабильную подачу тока.

Ножки Pin-Point для легкой установки
В AP-505 используются запатентованные опоры TEAC «Pin-Point». Они состоят из двух отдельных металлических секций в интегрированном корпусе. Одна из них имеет верхнюю часть с шипами и крепится к нижней части шасси, а другая представляет собой чашеобразное основание, свисающее с верхней части с шипами, с чашкой в ​​форме фланца для упрощения установки. Благодаря уникальной конструкции опоры «Pin-Point» значительно снижают вибрации и резонанс, поскольку устройство опирается всего на три точки с очень малой площадью контакта. Такая конструкция уменьшает искажения средних и низких частот, улучшая звуковую сцену и усиливая тонкую детализацию звука.
* Японские патенты № 4075477 и 3778108

Конструкция с пассивным охлаждением для бесшумной работы
Нет смысла разрабатывать усилитель, который выдаёт отличный звук на пару динамиков, но при этом сам создаёт отвлекающий шум от вентилятора. С самого начала наши инженеры были полны решимости использовать схему и компоновку, которые обеспечивали бы достаточное естественное охлаждение, что позволило бы создать компактный, но мощный усилитель, не требующий дополнительного вентилятора.

Двойные аналоговые измерители уровня сигнала музыкального импульса
Аналоговые индикаторы уровня на передней панели двигаются в зависимости от уровня сигнала, наглядно подтверждая работоспособность усилителя. Четырёхступенчатый диммер (яркий, средний, тусклый, без движения) позволяет пользователю регулировать интенсивность подсветки по своему вкусу, а переключаемая чувствительность (±0 дБ, +20 дБ, движение без движения) позволяет выбирать более или менее интенсивную индикацию или даже её отсутствие по желанию.
Разумеется, даже если подсветка выключена и движение счетчика остановлено, вы все равно можете определить, включено ли устройство... проверив положение выключателя питания!

ТЕХНИЧЕСКИЕ ДАННЫЕ

Максимальная выходная мощность
Стерео, режимы двухполосного усиления 130 Вт + 130 Вт (4 Ом, 1 кГц, JEITA), 90 Вт + 90 Вт (8 Ом, 1 кГц, JEITA)
Режим BTL (мост) 250 Вт (8 Ом, 1 кГц, JEITA)

Номинальная выходная мощность
Стерео, режимы Bi-amp 115 Вт + 115 Вт (4 Ом, 1 кГц, КНИ 0,8%), 70 Вт + 70 Вт (8 Ом, 1 кГц, КНИ 0,8%)
Режим BTL (мостовой) 220 Вт (8 Ом, 1 кГц, КНИ 0,8%)

Суммарные гармонические искажения 0,0015% (8 Ом, 1 кГц, 12,5 Вт, JEITA)
Отношение сигнал/шум 113 дБ (8 Ом, 1 кГц, IHF-A)
Частотная характеристика: от 10 Гц до 50 000 Гц (+0 дБ, –5 дБ, 8 Ом, 1 Вт, JEITA)
Коэффициент затухания 370 или выше, JEITA (от 20 Гц до 20 кГц, выходное сопротивление: 22 мОм, нагрузка 8 Ом)

ЛИНЕЙНЫЙ ВХОД (Сбалансированный) XLR (2: ГОРЯЧИЙ) × 1 пара
Входная чувствительность 1,3 В (выход 8 Ом, THD 1%)
Входное сопротивление 10 кОм или выше

ЛИНЕЙНЫЙ ВХОД (небалансный) RCA-контакт (позолоченный) × 1 пара
Входная чувствительность 0,66 В (выход 8 Ом, THD 1%)
Входное сопротивление 10 кОм или выше

Выходы динамиков Винтового типа × 1 комплект (позолоченные, совместимые с разъемами AWG8 и «бананового» типа)

Совместимое сопротивление динамиков
Режимы стерео, двухполосного усиления от 4 Ом до 16 Ом
Режим BTL (мостовой) 8 Ом - 16 Ом

Питание AC120 В, 60 Гц / AC220 - 240 В, 50/60 Гц
Потребляемая мощность 106 Вт
Потребляемая мощность в режиме ожидания : 0,1 Вт или менее (в автоматическом режиме энергосбережения)

Габариты: 290 × 84,5 × 271 мм / 11,4 × 3,3 × 10,7 дюйма (Ш × В × Г)
Вес 4,4 кг / 9,7 фунта.
