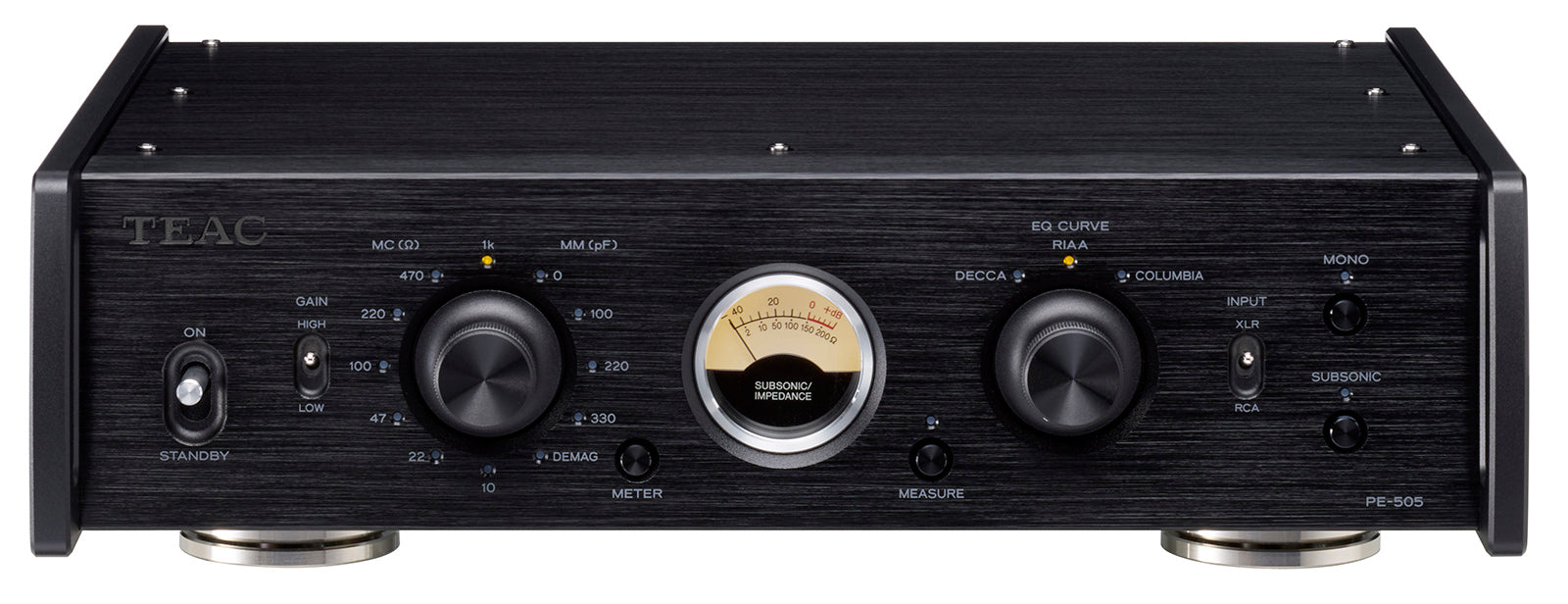

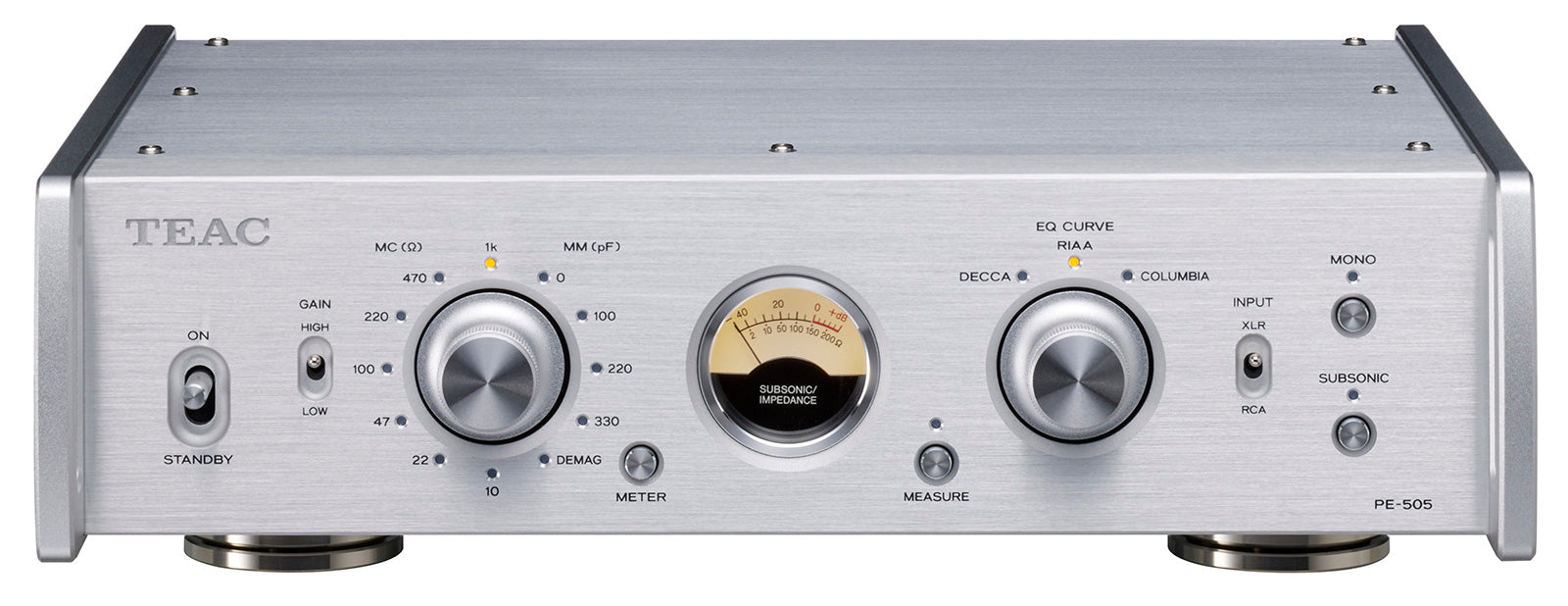

TEAC PE-505, усилитель

INFORMACIJA

Усилитель эквалайзера фонового шума
с двойной монофонической и полностью балансной схемой входа/выхода

ОПИСАНИЕ

Полностью сбалансированная схема
От предварительного усилителя и секций выравнивающего усилителя до секции буферного усилителя на конечном выходном каскаде — в PE-505 используется полностью сбалансированная схема на всех каскадах, которая усиливает, выравнивает и поддерживает чистоту сигнала даже самых слабых аудиосигналов, улавливаемых картриджем.
Даже несимметричный сигнал на обычном входе RCA преобразуется в режим дифференциальной обработки сразу после входных клемм.

Схема выравнивания на выходе дифференциального картриджа
Поглощая ошибки на балансном выходе, дифференциальная схема выравнивания выходного сигнала обеспечивает более точный аудиосигнал. Дифференциальная схема выравнивания выходного сигнала перекрёстно умножает горячий и холодный выходы друг на друга. В результате оба сигнала выравниваются для получения чистого и естественного аудиосигнала.

Высокоточная схема RIAA
Недавно разработанный выравнивающий усилитель типа NF обеспечивает отклонение RIAA менее ±0,05 дБ.
(от 20 Гц до 20 кГц)

Высокое отношение сигнал/шум
PE-505 достигает 106 дБ на входе RCA*1 и 86 дБ на входе XLR*2, в то время как остаточное шумовое напряжение достигает 10 мкВ на MM и 85 мкВ на MC*3, которые являются сложными.

Высокоточные кривые OLD EQ
Помимо современной кривой RIAA, также поддерживаются отдельные кривые DECCA и COLUMBIA, выпущенные до определения кривой RIAA в 1955 году.

Универсальные настройки и уникальные функции измерения
PE-505 оснащен переключаемой нагрузочной способностью для картриджей MM и переключаемым нагрузочным сопротивлением для картриджей MC. Кроме того, функция измерения нагрузочного сопротивления позволяет пользователю выбрать подходящее нагрузочное сопротивление нажатием кнопки MEASURE на передней панели, чтобы отобразить на индикаторе общее значение нагрузочного сопротивления, включая сопротивление кабеля.
Кроме того, функция Subsonic отображает на шкале инфразвуковые сигналы с частотой менее 6 Гц, а инфразвуковой фильтр (17 Гц, -24 дБ/октава) отсекает ненужные низкие частоты из диапазона слышимости.

Функция DEMAG для обновления картриджей
Функция быстрого размагничивания позволяет размагнитить как намагниченные железные сердечники MC-картриджей, так и повышающий трансформатор, воспроизводя виниловую пластинку в течение всего лишь 30 секунд в положении DEMAG.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Суммарный коэффициент гармонических искажений (номинальная выходная мощность, 1 кГц, низкий коэффициент усиления)
Вход RCA (ММ) 0,002%
Вход RCA (MC) 0,02%
Вход XLR (MC) 0,02%

Остаточное шумовое напряжение (короткое замыкание на входе, низкий коэффициент усиления, IHF-A)
Вход RCA (MM) 10 мкВ
Вход RCA (MC) 65 мкВ
Вход XLR (MC) 85 мкВ

Отношение сигнал/шум (короткое замыкание на входе, номинальный вход, низкий коэффициент усиления, IHF-A)
Вход RCA (MM) 106 дБ
Вход XLR (MC) 86 дБ

Отклонение RIAA (от 20 Гц до 20 кГц) ±0,05 дБ
Разделение каналов −90 дБ или выше (MM, 10 кГц, низкий коэффициент усиления)

Прирост
НИЗКИЙ УСИЛЕНИЕ
Вход RCA (MM) 34 дБ
Вход RCA (MC) 54 дБ
Вход XLR (MC) 54 дБ
НАБЕРИ ВЫСОКИЙ
Вход RCA (MM) 46 дБ
Вход RCA (MC) 66 дБ
Вход XLR (MC) 66 дБ

Инфразвуковой фильтр 17 Гц, -24 дБ/октава

Секция входа фонокорректора
Несимметричный входной разъем RCA (совместимый с MC/MM) × 1 пара
Максимальный входной уровень 150 мВ (MM, THD 0,1%, GAIN Low), 16 мВ (MC, THD 0,1%, GAIN Low)

Входное сопротивление
ММ 47 кОм, Сопротивление нагрузки: 0, 100, 220, 330 пФ
МС 10, 22, 47, 100, 220, 470, 1 кОм

Сбалансированный вход XLR (только MC) × 1 пара
Максимальный входной уровень 16 мВ (MC, THD 0,1%, GAIN Low)
Входное сопротивление MC 10, 22, 47, 100, 220, 470, 1 кОм (переключается в настройках)

Аналоговая выходная секция
Несимметричный выходной разъем RCA × 1 пара
Номинальный выходной уровень 2 В (среднеквадратичное значение)
Выходное сопротивление 63 Ом
Балансный выход XLR × 1 пара
Номинальный выходной уровень 4 В (среднеквадратичное значение)
Выходное сопротивление 126 Ом

Электропитание AC120 В, 60 Гц / AC220 - 240 В, 50/60 Гц
Потребляемая мощность 14 Вт
Габариты (Ш × В × Г) 290 × 84,5 × 252,5 мм / 11,4 × 3,3 × 9,9 дюйма
Вес 4,5 кг / 10,0 фунтов.

ДОКУМЕНТЫ

Руководство пользователя (EN)
