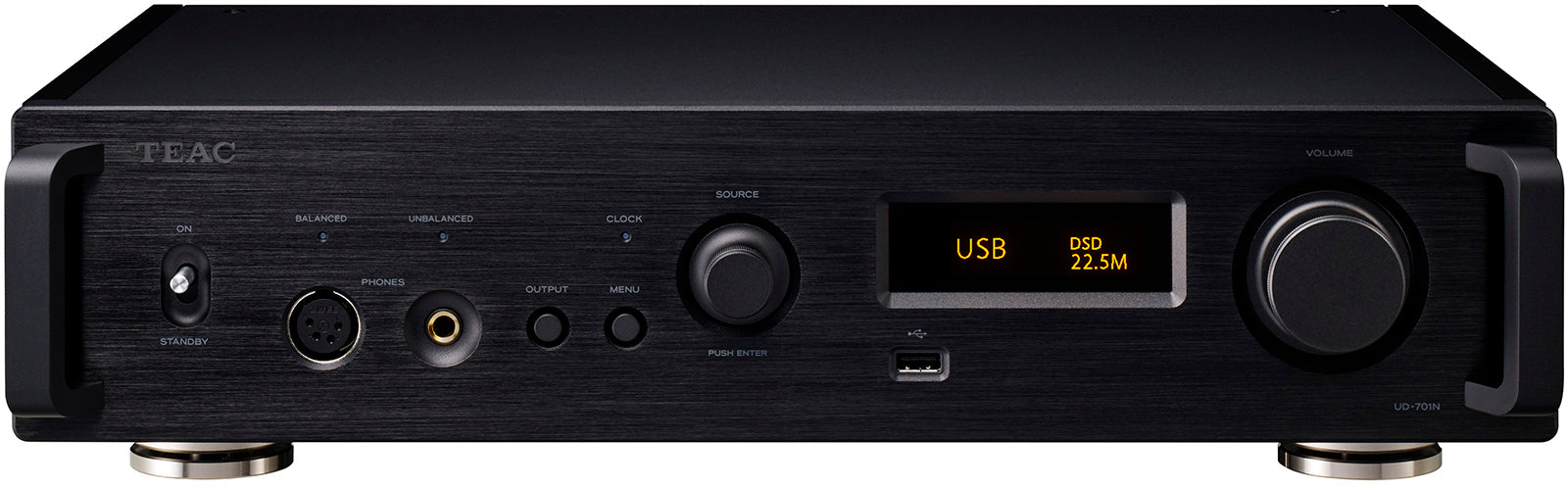

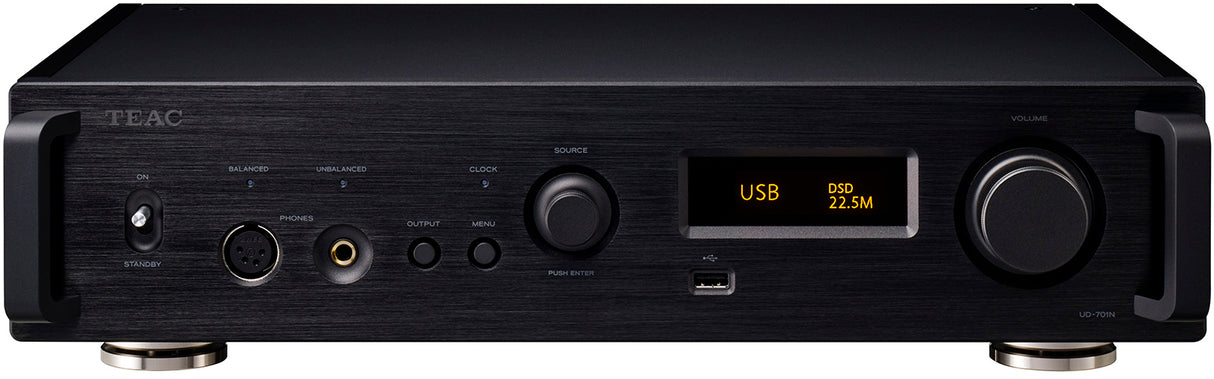

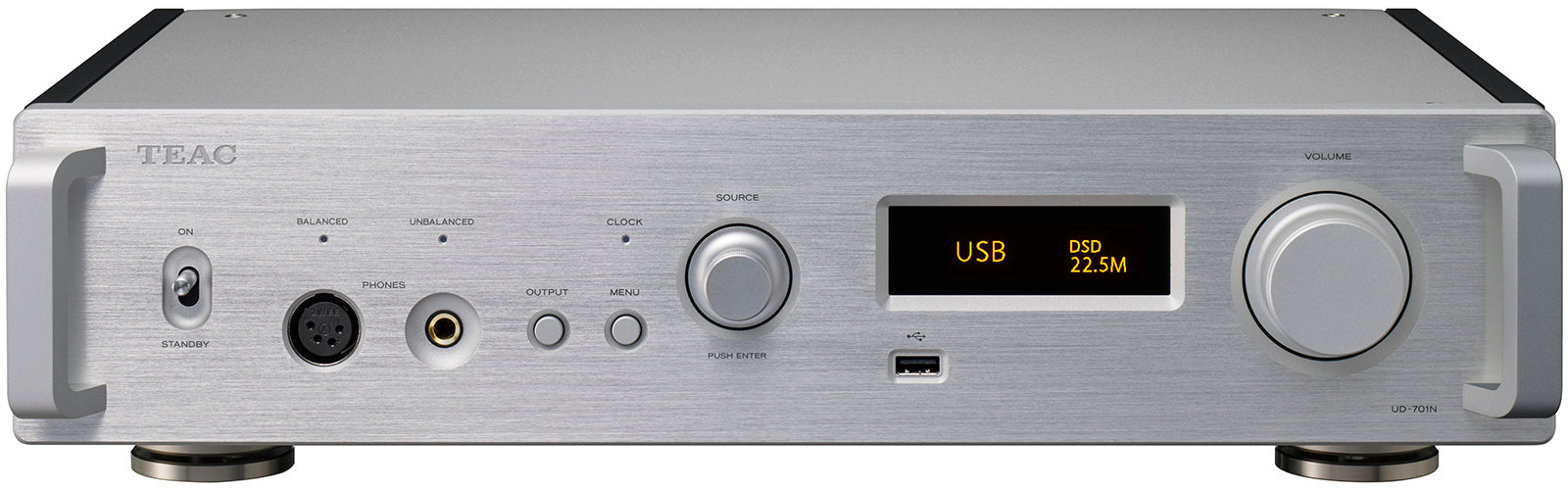

TEAC UD-701N, сетевой плеер

INFORMACIJA

Благодаря недавно разработанному оригинальному дискретному ЦАП,
Этот продвинутый универсальный динамик порадует каждого аудиофила, став основой его звуковой системы.

ОПИСАНИЕ

Новый дискретный ЦАП TEAC Delta Sigma
Вместо использования стандартной микросхемы ЦАП мы внедрили новый дискретный ЦАП TEAC ΔΣ (Delta Sigma), состоящий из дискретных схем, использующих ПЛИС с нашими оригинальными алгоритмами. Аналоговые сигналы выводятся с высоким качеством звука. Сигналы DSD передаются в исходном виде, а сигналы PCM передаются после прохождения через ΔΣ-модулятор и преобразования в однобитные или многобитные сигналы в зависимости от выбора конечного пользователя.
Можно сказать, что достижение такого широкого, идеально чистого звукового поля, которое стало возможным именно благодаря дискретной конструкции, означает, что TEAC достиг вершины своих звуковых целей.
Благодаря дискретному ЦАП TEAC ΔΣ возможно воспроизведение DSD 22,5 МГц и PCM 384 кГц/32 бит.

Двойная моно структура
Мы внедрили экстравагантную структуру двойного моно во все устройство, от силовой цепи с независимыми левым и правым тороидальными трансформаторами до секции цифро-аналогового преобразователя и аналогового выходного каскада.
Такая двойная структура модели, которая имеет полные моносхемы для каждого из двух каналов, предотвращает помехи между левым и правым каналами, позволяя реализовать богатую музыкальную выразительность, которая воспроизводит ощущение пространства и измерения.

Полностью сбалансированная трансмиссия на каждой ступени
Полностью балансная передача левого и правого аналоговых выходных сигналов после цифро-аналогового преобразования через оконечный выходной каскад значительно улучшает соотношение сигнал/шум и расширяет динамический диапазон. Это обеспечивает более чистое звучание без потери эффекта «воздушности», характерного для аудиоисточников высокого разрешения.
*Печатные платы на этих фотографиях находятся в стадии разработки.

Четыре тороидальных трансформатора высокой мощности
Помимо двух тороидальных трансформаторов для независимых левого и правого аналоговых сигналов, в сетевом модуле и секциях цифрового управления также используются отдельные тороидальные трансформаторы. В частности, стабильное электропитание сетевого модуля, требующее сложной обработки, обеспечивается за счёт усиления питания секции сетевого модуля линейным питанием.

Функция аналогового предусилителя с 2 линейными входами через RCA/XLR и 4 цифровыми входами
Модель UD-701N работает не только как USB-ЦАП/сетевой проигрыватель, использующий два набора коаксиальных и оптических цифровых входов, но и как высококачественный аналоговый предусилитель, используя дополнительные аналоговые аудиовходы через разъемы RCA и XLR, которые позволяют пользователям подключать обычные источники звука.

Наша система TEAC-QVCS (Quad Volume Control System) — это усилитель с регулируемым коэффициентом усиления, имеющий четыре независимых контура для левого, правого, положительного и отрицательного каналов (L+, L−, R+ и R−). Благодаря размещению на пути аудиосигнала он максимально укорачивается, что предотвращает ухудшение качества звука, вызванное прохождением по сигнальным линиям. Более того, благодаря возможности регулировки громкости с шагом 0,5 дБ вы можете добиться идеальной громкости для вашей аудиосистемы или наушников.

Улучшенные схемы буфера выходного тока TEAC-HCLD2
Мы использовали схемы TEAC-HCLD2, представляющие собой усовершенствованные версии наших буферных схем TEAC-HCLD (TEAC High Current Line Driver) с улучшенным выходным током. Они повышают пропускную способность по току, важную для аналоговых выходных цепей. Каждый канал имеет двухконтурную структуру с положительным и отрицательным током, а в качестве линейных драйверов используются алмазные буферные усилители с высоким током. Управление осуществляется дифференциально для балансного выхода и параллельно для небалансного. Благодаря повышению токовой способности становится возможной передача динамического диапазона аудиосигналов без потерь.

Усилитель для наушников с 4-контактным разъемом XLR, который можно переключать между балансным и активным заземлением
В специализированном усилителе для наушников используются четыре алмазных буфера, по одному в левом, правом, положительном и отрицательном контурах, что позволяет подключать балансные наушники. Более того, даже в однотактном режиме, при параллельном подключении этих усилителей, они могут обеспечить более высокую мощность, чем обычные однотактные усилители для наушников. Это позволяет раскрыть потенциал многих типов наушников, включая высокоомные 600-омные.

Активное заземление — это метод управления, основанный на принципе балансного соединения, который приближается к 0 В путём подключения разъёма COLD к земле и принудительного управления землей с помощью усилительной схемы. Это позволяет не только добиться более идеального заземления, чем при использовании обычного заземления, но и подавить влияние гудящего шума, исходящего от источника питания. Более того, снижение уровня шума позволяет добиться более глубокой тишины, позволяя глубже ощущать дыхание исполнителей и фактуру звуков.

Полный декодер MQA, который также поддерживает цифровые входы
MQA (Master Quality Authenticated) — это высококачественный аудиокодек, обеспечивающий воспроизведение с качеством, сопоставимым со студийными мастер-записями. UD-701N оснащён декодером MQA, который обрабатывает цифро-аналоговые сигналы с точностью до 5 мс, обеспечивая аналоговые сигналы, максимально соответствующие оригинальным записям. Воспроизведение звука, максимально приближенного к оригиналу, достигается за счёт значительного снижения «размытости звука», которая часто возникает при внезапном начале звука и в других ситуациях, когда перепады звукового давления существенны.

Благодаря наличию полноценного декодера, помимо воспроизведения файлов и по сети, возможно декодирование MQA-данных с цифровых входов. Воспроизведение MQA-CD возможно при подключении цифрового выхода CD-плеера к UD-701N.
* При декодировании сигнала MQA с цифрового входа сигнал должен быть получен с точностью до бита. Поэтому для параметра CLOCK SYNC следует установить значение «ВЫКЛ» или «ВКЛ (СИНХРОНИЗАЦИЯ ПО DIN)». Кроме того, если CD-плеер установлен в положение «ВКЛ (СИНХРОНИЗАЦИЯ ПО DIN)» без синхронизации по часовой стрелке, возможны пропуски или прерывистость звука.

Повышающее преобразование
Функция преобразования с повышением частоты использует технологию RDOT-NEO (Refined Digital Output Technology NEO) для плавного увеличения частоты цифровых аудиосигналов PCM и повышения частоты их дискретизации в 2, 4 или 8 раз (максимум 384 кГц). Технология RDOT, использующая метод аналоговой интерполяции с использованием логики плавности, была разработана для воспроизведения и воспроизведения частот выше 20 кГц, которые теряются в цифровых сигналах 44,1 кГц/48 кГц. На основе считанной информации между отсчётами сигнала генерируются аналоговые данные, что также приводит к данным выше 20 кГц.

Приемник Bluetooth® поддерживает LDAC, aptX™ HD и другие форматы передачи высокого разрешения
Помимо кодеков LDAC™ и LHDC, которые позволяют передавать аудиоданные с качеством, которое считается высоким разрешением (96 кГц/24 бит), он также поддерживает Qualcomm® aptX™ HD, способный передавать данные с разрешением 48 кГц/24 бит. Кроме того, поддерживаются популярные кодеки AAC, Qualcomm® aptX™ и SBC, что позволяет с лёгкостью наслаждаться высококачественным беспроводным воспроизведением со смартфонов и цифровых аудиоплееров.

Поддержка популярных и удобных сетевых функций, включая OpenHome и Roon Ready
С UD-701N, который также поддерживает эту платформу, можно использовать распространённые приложения управления, поддерживающие OpenHome. Кроме того, плейлистами на UD-701N можно управлять с помощью TEAC HR Streamer и других приложений управления с поддержкой OpenHome. Также поддерживается воспроизведение без пауз.
Благодаря поддержке Roon Ready функции RAAT (Roon Advanced Audio Transport), включая высококачественное воспроизведение звука, простое и удобное управление с помощью приложений и синхронизированное воспроизведение в нескольких комнатах, можно использовать без ограничений.

Spotify Connect, Tidal Connect, Qobuz и TuneIn (интернет-радио)
Наряду со Spotify Connect эта модель также поддерживает Tidal и Qobuz — сервисы потоковой передачи музыки по подписке, позволяющие прослушивать записи без потерь в CD-качестве (44,1 кГц/16 бит).

Технология передачи данных Bulk Pet USB обеспечивает стабильную передачу данных
При передаче больших объёмов цифровых данных по USB-кабелю от источников звука высокого разрешения возникают значительные несоответствия в нагрузке на передающий компьютер и принимающий USB-ЦАП, что может приводить к пропаданию звука и другим проблемам. Однако технология передачи Bulk Pet USB обеспечивает передачу одинакового объёма данных с постоянной скоростью, выравнивая нагрузку на обе стороны и обеспечивая стабильную передачу данных. Поскольку изменение нагрузки на компьютер также может влиять на качество звука, вы можете выбрать один из четырёх предустановленных режимов передачи, чтобы подобрать оптимальное качество звука.

Конструктивные особенности, предотвращающие вибрацию
Для изоляции трансформаторов, которые могут вызывать вибрацию, от нижней панели используется плавающая конструкция. Длина всех боковых рёбер, предназначенных для рассеивания тепла, также была изменена для предотвращения ответных вибраций.

Помимо использования минимального количества винтов для крепления печатной платы, фирменные точечные ножки TEAC с новым механизмом, обеспечивающим люфт в месте соприкосновения с нижней панелью, надежно подавляют вибрации, влияющие на качество звука.

Аудиоплеер TEAC HR, поддерживающий воспроизведение DSD 22,5 МГц как на Windows, так и на Mac, предоставляется бесплатно.
Это бесплатное специализированное программное обеспечение позволяет легко воспроизводить аудиосигналы DSD 22,5 МГц и PCM 384 кГц/32 бит, представляющие собой новое поколение источников звука высокого разрешения, с компьютеров Windows и Macintosh. Просто запустите программу и выберите UD-701N, подключенный через USB-кабель, чтобы обеспечить надежную передачу цифровых аудиоданных в оптимальных условиях.
Поскольку это программное обеспечение разработано для использования с этой моделью, вам не придется беспокоиться о проблемах, которые часто возникают с настройками звука USB, включая «отсутствие звука, даже если USB-ЦАП распознан» и «понижающее преобразование звука при выводе».

ТЕХНИЧЕСКИЕ ДАННЫЕ

ЦАП TEAC ΔΣ Дискретный ЦАП × 2
Повышающее преобразование 2xFs / 4xFs / 8xFs (максимум 384 кГц)

Аналоговые аудиовходы
Сбалансированный
Разъемы XLR × 1 пара
Входное сопротивление 50 кОм
Максимальный входной уровень 5 В (среднеквадратичное значение)
Несбалансированный
Разъемы RCA Pin (позолоченные) × 1 пара
Входное сопротивление 25 кОм
Максимальный входной уровень 2,5 В (среднеквадратичное значение)

Цифровые аудиовходы
USB
Разъемы USB типа B × 1 (совместимы с USB 2.0)
Поддерживаемые форматы
PCM 16 / 24 / 32 бит, 44,1 кГц / 48 кГц / 88,2 кГц / 96 кГц / 176,4 кГц / 192 кГц / 352,8 кГц / 384 кГц
DSD 2,8 М/5,6 М/11,2 М/22,5 МГц

Коаксиальный
Разъемы RCA Pin (позолоченные) × 2 пары
Входной уровень 0,5 Впик-пик
Входное сопротивление 75 Ом
Поддерживаемые форматы
PCM 16/24 бит, 32 к/44,1 к/48 к/88,2 к/96 к/176,4 к/192 кГц
DSD 2,8 МГц (формат DoP 176,4 кГц/24 бит)

Оптический
Разъемы прямоугольные (TOS) × 2 пары
Входной уровень от -24,0 до -14,5 дБм пик
Поддерживаемые форматы
PCM 16/24 бит, 32 к/44,1 к/48 к/88,2 к/96 к/176,4 к/192 кГц
DSD 2,8 МГц (формат DoP 176,4 кГц/24 бит)

ETHERNET
Разъем RJ-45 × 1 (1000Base-T)
Поддерживаемые форматы
PCM 16 / 24 / 32 бит, 32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192 кГц / 352,8k / 384 кГц (стерео)
DSD 2,8 М/5,6 М/11,2 М/22,5 МГц (стерео)

Поддерживаемые форматы
PCM без потерь FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
DSD без потерь DSF, DSDIFF (DFF), DoP
Сжатый аудиофайл MP3, AAC (контейнер m4a)

USB-флеш-накопитель
Разъемы USB типа A × 2 (спереди × 1, сзади × 1, совместимые с USB 2.0)
Поддерживаемые файловые системы FAT32, exFAT и NTFS (один раздел)
Поддерживаемые форматы файлов
PCM 16 / 24 / 32 бит, 32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192 кГц / 352,8k / 384 кГц (стерео)
DSD 2,8 М/5,6 М/11,2 М/22,5 МГц (стерео)

Поддерживаемые форматы файлов
PCM без потерь FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
DSD без потерь DSF, DSDIFF (DFF), DoP
Сжатый аудиофайл MP3, AAC (контейнер m4a)

Bluetooth®
Bluetooth® версии 4.2
Класс выхода Класс2 (диапазон: 10 м)
Поддерживаемые профили A2DP, AVRCP
Поддерживаемые кодеки A2DP LDAC, LHDC, AAC, SBC, Qualcomm® aptX™ аудио/HD аудио
Защита контента A2DP SCMS-T
Количество сохраненных пар: максимум 8

Аналоговые аудиовыходы
Сбалансированный
Разъемы XLR (позолоченные контакты) × 1 пара
Выходное сопротивление 220 Ом
Настройки выходного уровня : можно выбрать фиксированный (0 дБ), фиксированный (+6 дБ), переменный или выключенный.
Максимальный выходной уровень 2,0 В (среднеквадратичное значение) (1 кГц, полная шкала, нагрузка 10 кОм, фиксировано на 0 дБ), 4,0 В (среднеквадратичное значение) (1 кГц, полная шкала, нагрузка 10 кОм, фиксировано на +6 дБ), 12 В (среднеквадратичное значение) (1 кГц, полная шкала, нагрузка 10 кОм, переменный)
Несбалансированный
Разъемы RCA Pin (позолоченные) × 1 пара
Выходное сопротивление 180 Ом
Настройки выходного уровня : можно выбрать фиксированный (0 дБ), фиксированный (+6 дБ), переменный или выключенный.
Максимальный выходной уровень 2,0 В (среднеквадратичное значение) (1 кГц, полная шкала, нагрузка 10 кОм, фиксировано на 0 дБ), 4,0 В (среднеквадратичное значение) (1 кГц, полная шкала, нагрузка 10 кОм, фиксировано на +6 дБ), 6,0 В (среднеквадратичное значение) (1 кГц, полная шкала, нагрузка 10 кОм, переменный)

Выходы для наушников
Сбалансированный
Разъем 4-контактный XLR × 1
Назначение контактов Pin1: L+, Pin2: L–, Pin3: R+, Pin4: R–
Несбалансированный
Разъем: 6,3 мм стереоджек (позолоченный) × 1
Максимальная выходная мощность
Сбалансированный 700 мВт + 700 мВт (нагрузка 32 Ом)
Несбалансированный 500 мВт + 500 мВт (32 Ом × 1 нагрузка)
Поддерживаемое сопротивление от 16 до 600 Ом

Вход синхронизации часов
Разъем BNC (позолоченный) × 1
Входная частота 10 МГц
Входное сопротивление 50 Ом
Входной уровень
Прямоугольная волна, эквивалентная ТТЛ
Синусоида 0,5–1,0 В (среднеквадратичное значение)

Внешний контроль
Вход триггера (12 В TRIGGER IN)
Разъем 3,5 мм моно мини-джек × 1
Входной уровень 12 В, 1 мА
Триггерный выход (12 В TRIGGER THRU)
Разъем 3,5 мм моно мини-джек × 1
Выходной уровень 12 В
Максимальный ток потребления 100 мА

Аудио исполнение
Частотная характеристика : от 5 Гц до 80 000 Гц (+1 дБ/–5 дБ)
Коэффициент гармонических искажений 0,002%
Отношение сигнал/шум 108 дБ (A-вес, 1 кГц)

Власть
AC120 В, 60 Гц / AC220 - 240 В, 50/60 Гц
Потребляемая мощность 40 Вт
Мощность в режиме ожидания 0,4 Вт

Габариты 444 (Ш) × 111 (В) × 334 (Г) мм (включая выступы)
Вес 11,8 кг

Рабочая температура от +5℃ до +35℃
Диапазон рабочей влажности: от 5% до 85% (без конденсации)
Диапазон температур хранения: от -20℃ до +55℃
