Technics SU-R1000, сетевой аудиоусилитель

Джиттер является основной причиной искажений в цифровых системах. Он возникает из-за рассогласования основных тактовых генераторов, используемых для преобразования цифровых сигналов в аналоговые. Чтобы предотвратить серьёзное влияние джиттера на звук, компания Technics разработала схему подавления джиттера, состоящую из тактового генератора, который снижает джиттер в низкочастотном диапазоне системы формирования шума, и высокоточного преобразователя частоты дискретизации, который подавляет джиттер в высокочастотном диапазоне. В идеале, схема снижает джиттер во всём диапазоне частот. Она работает совместно с оригинальной высокоточной схемой преобразования ШИМ (широтно-импульсной модуляции) для оптимизации скорости, степени и количества передискретизаций формирования шума, а также градации ШИМ, что позволяет преобразовывать сигналы высокого разрешения в ШИМ без ущерба для динамического диапазона. Эти технологии позволяют цифровым усилителям Technics воспроизводить естественные и тонкие музыкальные нюансы.

Новая технология активного подавления искажений (Active Distortion Suppression Technology) от Technics точно обнаруживает и устраняет искажения, возникающие на выходном каскаде мощности, которые возникают из-за противоэлектродвижущей силы (ДС) динамика и падений напряжения. На рынке Hi-Fi-аудио, где можно сконфигурировать неограниченное количество звуковых систем, подключая различные устройства, усилители высокого класса должны оптимально подходить к различным акустическим системам. Обнаруживая разницу между выходным сигналом динамиков и выходным сигналом JENO, технология активного подавления искажений точно обнаруживает искажения и корректирует выходной цифровой сигнал, тем самым корректируя традиционную систему цифрового усиления. Это обеспечивает высокую мощность и акустическую энергию динамиков, а также уникальные преимущества цифрового усилителя, такие как точная звуковая картина и расширенное звуковое пространство, независимо от типа подключенных динамиков.

В SU-R1000 используется импульсный источник питания, обеспечивающий стабильную подачу напряжения и тока, необходимых для цифрового усиления. В традиционной системе импульсного источника питания время включения контролировалось для стабилизации напряжения, что приводило к колебаниям частоты коммутации в зависимости от нагрузки. Это приводило к модуляционному шуму, влияющему на качество звука. Усовершенствованный, быстрый и бесшумный источник питания устранял этот шум, фиксируя частоту коммутации в диапазоне 400 кГц. Кроме того, позднее был разработан сверхмалошумящий стабилизатор напряжения. Он предотвращает негативное влияние стабилизации, обусловленное фиксированной частотой коммутации, и предотвращает проникновение шумовой составляющей в область высоких частот. В результате получается высокочувствительный источник питания, обеспечивающий наилучшие характеристики цифрового усилителя.

Каждый элемент блока питания SU-R1000 был тщательно изучен и модернизирован для обеспечения лучшего качества звука. Кроме того, для различных блоков схемы используются отдельные блоки питания для дальнейшего улучшения качества звука. SU-R1000 представляет собой интегральный усилитель, поэтому его внутренние схемы состоят из секций предварительного усиления и усиления мощности в аналоговых и цифровых блоках схемы. Секция фонокорректора, которая обрабатывает аналоговые сигналы, чрезвычайно чувствительна к воздействию помех, излучаемых от линии питания. SU-R1000 использует отдельные блоки питания для аналоговых и цифровых схем в каскаде предварительного усиления. Отдельные блоки питания также используются для правого и левого каналов в каскаде усиления мощности, что требует большей электрической мощности. Благодаря использованию четырёх отдельных блоков питания SU-R1000 предотвращает помехи, вызванные линией питания между блоками схемы, обеспечивая высокое отношение сигнал/шум и исключительное разделение.

Входные секции PHONO и аналогового входа имеют отдельные схемы. Technics разработала идеальную симметричную топологию схемы и тщательно настроила ее. Новые схемы предотвращают помехи между правым и левым каналами и обеспечивают превосходное разделение между ними. Кроме того, входные секции PHONO и XLR обеспечивают полностью балансную передачу, что обеспечивает передачу исключительно чистого сигнала с минимальным уровнем шума. Входная схема USB в секции цифрового входа оснащена высококачественным конденсатором Ruby Mica и стабилизатором напряжения с немагнитными углеродными пленочными резисторами для блокировки электрических помех, таких как от компьютера, и снижения влияния внешних помех. АЦП использует высокоэффективный чип производства Asahi Kasei Microdevices (AKM) для высокоточного аналого-цифрового преобразования. В результате SU-R1000 воспроизводит исключительное качество звука с любого аналогового или цифрового источника входного сигнала.

Для снижения вибрации корпуса, которая также является источником шума, была увеличена жёсткость корпуса. Внутренний блок имеет отдельную конструкцию с двойным дном. В верхнем днище расположена секция усиления мощности, состоящая из схемы усиления и схемы питания. В нижнем днище расположена секция предварительного усиления, состоящая из аналоговой входной секции, включая фонокорректор, цифровой входной секции и схем питания этих схем. Стальные защитные пластины разделяют не только верхнюю и нижнюю части, но и отдельные блоки схемы. Эти стальные защитные пластины также служат усиливающими пластинами для всего блока. Снаружи передняя панель имеет толщину 10 мм, а боковые и верхняя панели изготовлены из алюминиевых пластин толщиной 6 мм, обработанных алюминием. Они обладают повышенной жёсткостью и виброустойчивостью. Изоляторы блоков изготовлены из чугуна и обладают отличными свойствами подавления сигнала. Таким образом, все вышеперечисленные детали и материалы улучшают качество внутренних сигналов и устраняют влияние внешних вибраций.

Входные и выходные клеммы изготовлены из тщательно отобранных высококачественных деталей. Клеммы для подключения динамиков рассчитаны на использование акустических проводов очень большого диаметра. Y-образные клеммы обеспечивают надежное подключение кабеля. Аналоговые сбалансированные входные клеммы и входные клеммы PHONO XLR (специально для MC) производства Neutrik. Аналоговые входные клеммы с позолоченными, обработанными латунными деталями.

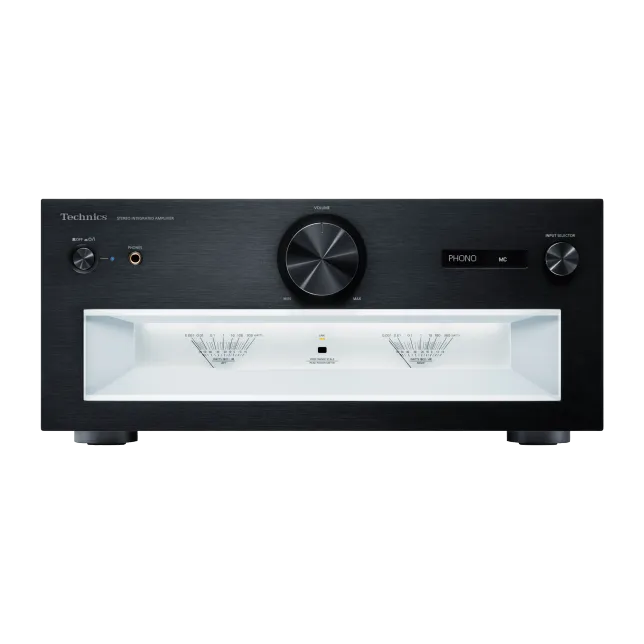

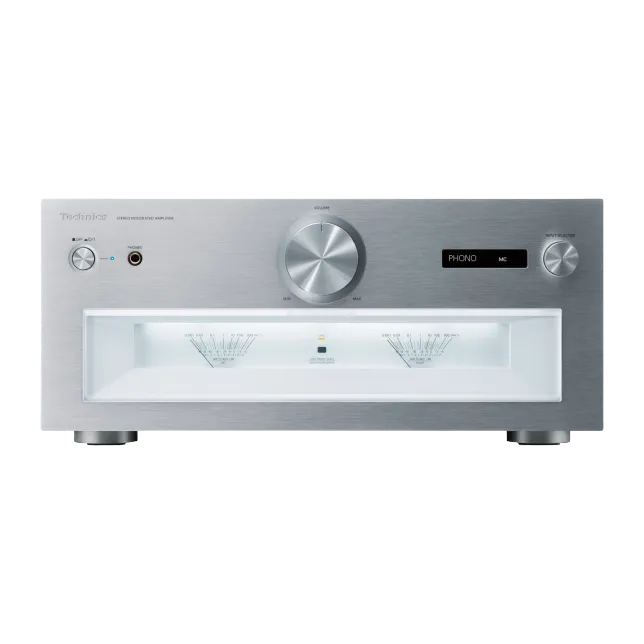

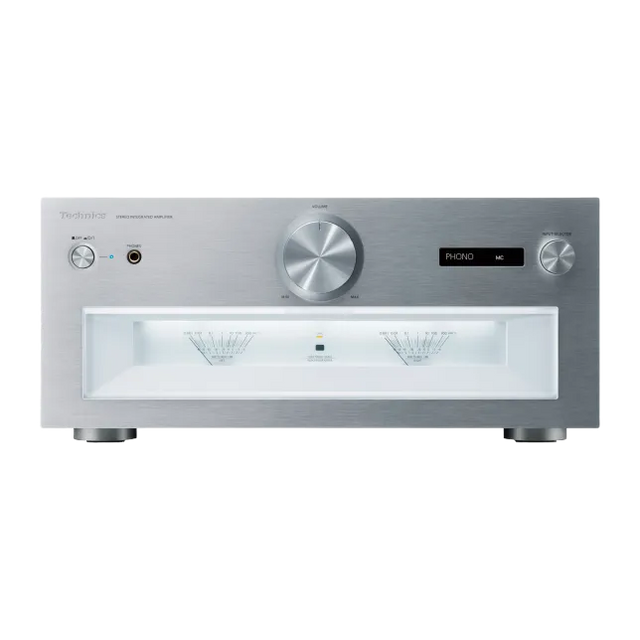

Изысканный дизайн Technics - Привлекательная передняя панель, украшенная высококачественной тонкой отделкой и культовым большим двухстрелочным индикатором - Колесо регулировки громкости и ручка селектора изготовлены из цельных алюминиевых блоков и имеют углубления

Интеллектуальный фонокорректор, установленный в SU-R1000, использует технологию улучшения качества звука DPS, которую Technics применила при создании LAPC, обеспечивая высокое качество звука, недостижимое с помощью аналоговых фонокорректоров. Эта технология состоит из трёх компонентов: 1. Точная кривая эквалайзера; 2. Подавитель помех; 3. Оптимизатор отклика. Эти функции можно включить или выключить по желанию пользователя.

ТЕХНИЧЕСКИЕ ДАННЫЕ
