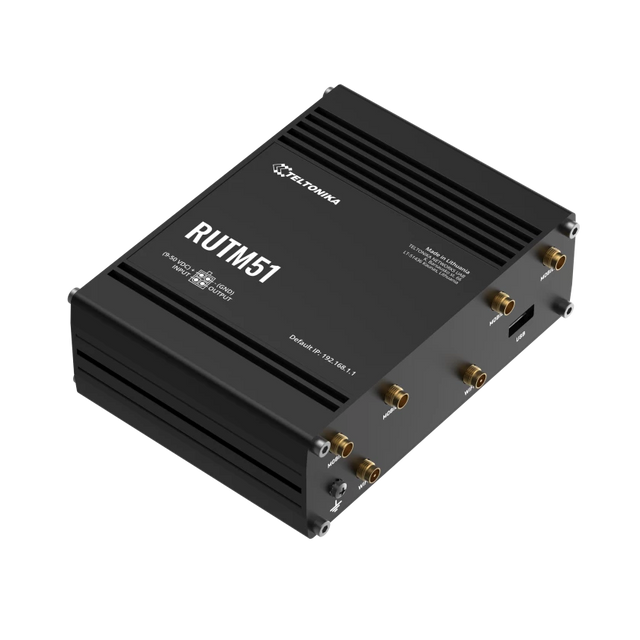

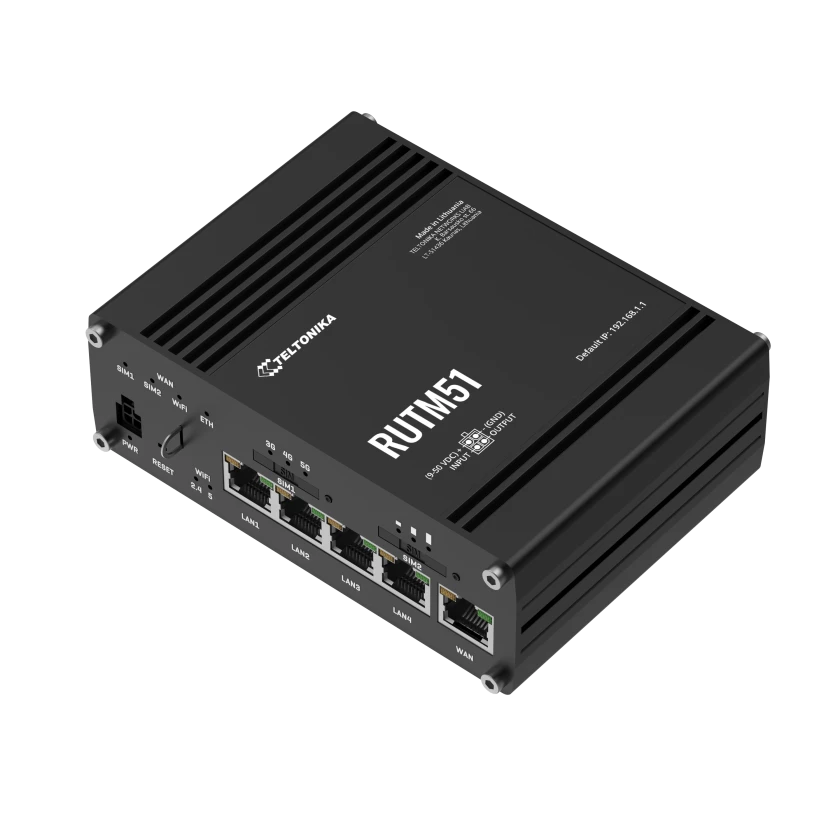

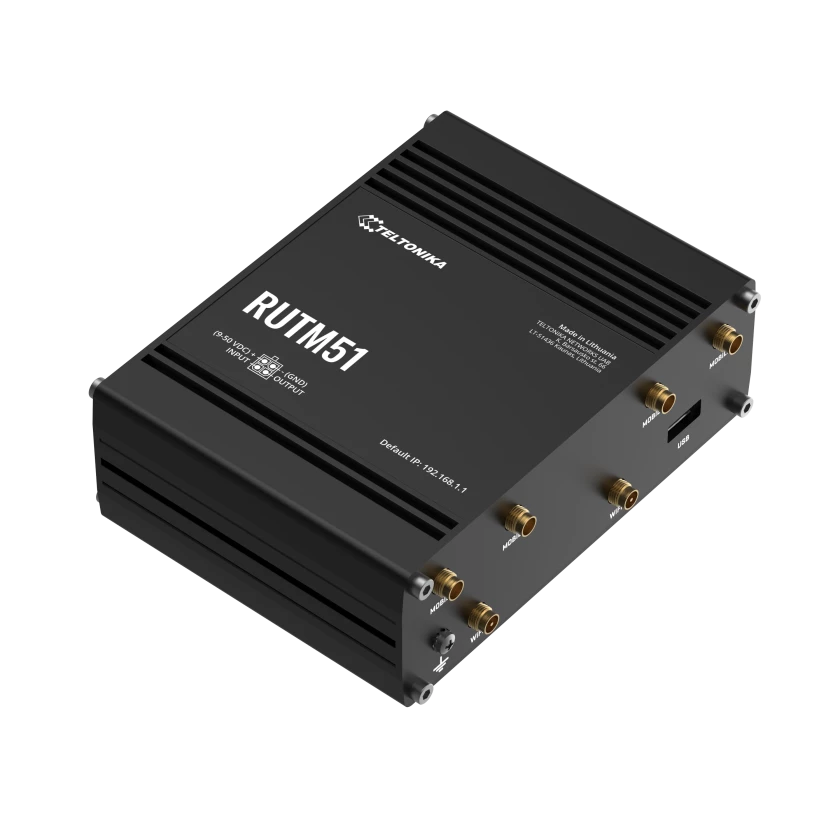

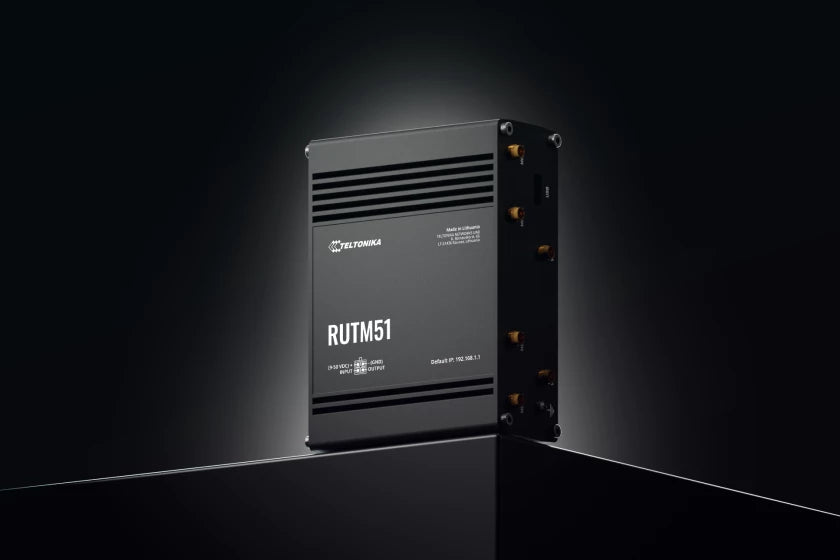

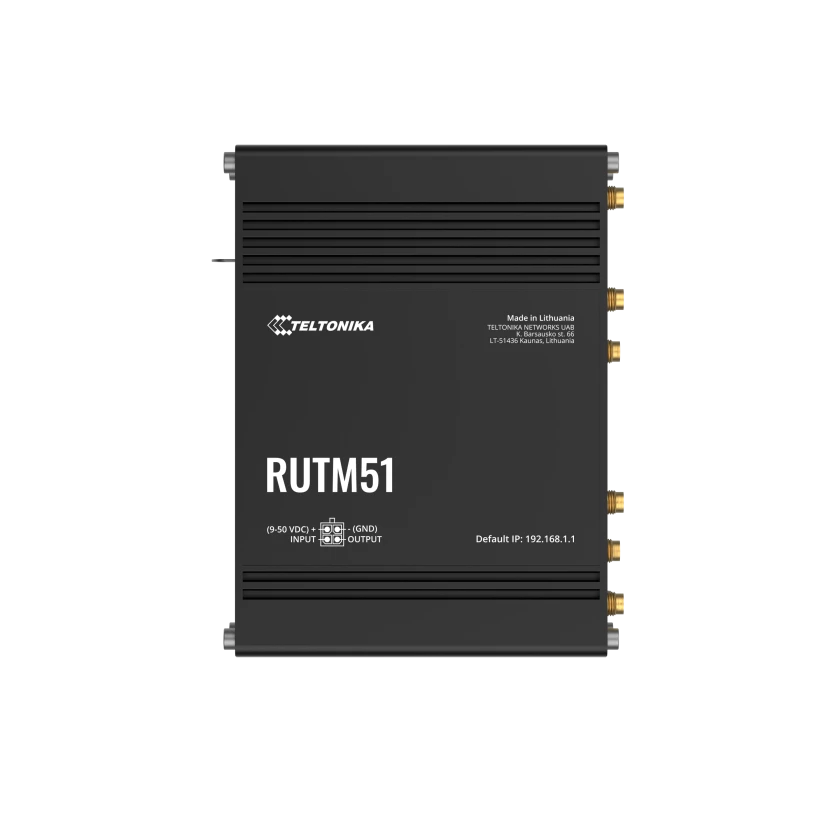

Teltonika RUTM51, промышленный 5G-маршрутизатор

INFORMACIJA

Teltonika RUTM51 — это многосетевой промышленный 5G-маршрутизатор с двумя SIM-картами, обеспечивающий подключение для приложений с интенсивным использованием данных по чрезвычайно доступной цене. Плавная и надежная работа обеспечивается пятью портами Gigabit Ethernet, двухдиапазонным Wi-Fi и автоматическим переключением. Благодаря обратной совместимости с сетями 4G Cat 12 и универсальным интерфейсам, 5G-маршрутизатор RUTM51 — это лучшее вложение для компаний, которым требуется высокоскоростное подключение по значительно более низкой цене.

ЭКОНОМИЧНЫЙ 5G
Высочайшая скорость 5G по непревзойденной цене
ДВА СЛОТА ДЛЯ SIM-КАРТ
Отказоустойчивость, резервное копирование WAN и другие сценарии
СА и АНБ
Поддерживает обе архитектуры для максимального использования потенциала инфраструктуры 5G.
ДОЛГОСРОЧНОЕ РЕШЕНИЕ
Обратная совместимость с сетевыми технологиями 4G (до LTE CAT 12)

ТЕХНИЧЕСКИЕ ДАННЫЕ

Мобильный
Мобильный модуль

5G Sub-6GHz SA: 2 Гбит/с загрузка, 1 Гбит/с отдача; NSA: 2,6 Гбит/с загрузка, 650 Мбит/с отдача; 4G (LTE) — Cat 12: 600 Мбит/с загрузка, Cat 13: 150 Мбит/с отдача; 3G — 42,2 Мбит/с загрузка, 11 Мбит/с отдача

Выпуск 3GPP

Выпуск 15

Переключатель SIM-карты

2 SIM-карты, автоматическое переключение в следующих случаях: слабый сигнал, ограничение данных, ограничение SMS, роуминг, отсутствие сети, отказ в сети, сбой подключения к данным, защита от простоя SIM-карты

Статус

IMSI, ICCID, оператор, состояние оператора, состояние подключения к данным, тип сети, индикатор CA, пропускная способность, подключенная полоса, уровень сигнала (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, отправленные/полученные данные, LAC, TAC, идентификатор соты, ARFCN, UARFCN, EARFCN, MCC и MNC

SMS

Статус SMS, настройка SMS, отправка/чтение SMS через HTTP POST/GET, отправка SMS из EMAIL, отправка SMS из EMAIL, отправка SMS из HTTP, отправка SMS по расписанию, отправка автоответчика по SMS, отправка SMPP

USSD

Поддерживает отправку и чтение сообщений с неструктурированными дополнительными сервисными данными.

Черный/белый список

Черный/белый список операторов (по странам или отдельным операторам)

Управление группой

Блокировка диапазона, отображение статуса используемого диапазона

Служба защиты SIM-карты от простоя

При работе с устройствами с двумя слотами для SIM-карт та, которая в данный момент не используется, будет оставаться бездействующей до тех пор, пока устройство не переключится на нее. Это означает, что до этого момента данные на карте не используются.

Управление PIN-кодом SIM-карты

Управление PIN-кодом SIM-карты позволяет устанавливать, изменять или отключать PIN-код SIM-карты.

АПН

Авто APN

Мост

Прямое соединение (мост) между мобильным интернет-провайдером и устройством в локальной сети

Сквозной

Маршрутизатор назначает свой мобильный IP-адрес WAN другому устройству в локальной сети

Беспроводной
Беспроводной режим

802.11b/g/n/ac Wave 2 (Wi-Fi 5) со скоростью передачи данных до 867 Мбит/с (двухдиапазонный, MU-MIMO), быстрый переход 802.11r, точка доступа (AP), станция (STA)

Безопасность Wi-Fi

WPA2-Enterprise: PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, режимы автоматического шифрования, разделение клиентов, EAP-TLS с сертификатами PKCS#12, отключение автоматического повторного подключения, защищенные кадры управления 802.11w (PMF)

SSID/ESSID

Скрытый режим ESSID

Пользователи Wi-Fi

До 150 одновременных подключений

Возможности беспроводного подключения

Беспроводная сеть (802.11s), быстрый роуминг (802.11r), Relayd, управление переходами BSS (802.11v), измерение радиоресурсов (802.11k)

Фильтр MAC-адресов беспроводной сети

Белый список, черный список

Беспроводной генератор QR-кодов

После сканирования пользователь автоматически войдет в вашу сеть без необходимости ввода данных для входа.

TravelMate

Переслать целевую страницу точки доступа Wi-Fi на следующее подключенное устройство

Ethernet
WAN

1 порт WAN 10/100/1000 Мбит/с, соответствие стандартам IEEE 802.3, IEEE 802.3u, 802.3az, поддержка автоматического определения полярности MDI/MDIX

Локальная сеть

4 порта LAN, 10/100/1000 Мбит/с, соответствие стандартам IEEE 802.3, IEEE 802.3u, 802.3az, поддержка автоматического определения полярности MDI/MDIX

Сеть
Маршрутизация

Статическая маршрутизация, динамическая маршрутизация (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), маршрутизация на основе политик

Сетевые протоколы

TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL), VXLAN

Поддержка сквозной передачи VoIP

Помощники NAT для протоколов H.323 и SIP-alg, обеспечивающие правильную маршрутизацию пакетов VoIP

Мониторинг соединения

Ping Reboot, Wget Reboot, Periodic Reboot, LCP и ICMP для проверки соединения

Брандмауэр

Переадресация портов, правила трафика, пользовательские правила, настройка целевого значения TTL

Страница состояния брандмауэра

Просмотр всей статистики, правил и счетчиков правил брандмауэра

Управление портом

Просмотр портов устройств, включение и отключение каждого из них, включение или выключение автоматической настройки, изменение скорости передачи данных и т. д.

Топология сети

Визуальное представление вашей сети, показывающее, какие устройства подключены к каким другим устройствам.

DHCP

Статическое и динамическое распределение IP-адресов, DHCP-ретрансляция, конфигурация DHCP-сервера, статус, статическая аренда: MAC с подстановочными знаками

QoS / Интеллектуальное управление очередями (SQM)

Очередь приоритетов трафика по источнику/назначению, сервису, протоколу или порту, WMM, 802.11e

DDNS

Поддерживается более 25 поставщиков услуг, остальных можно настроить вручную.

DNS через HTTPS

Прокси-сервер DNS через HTTPS обеспечивает безопасное разрешение DNS, маршрутизируя запросы DNS через HTTPS.

Сетевое резервное копирование

Wi-Fi WAN, мобильная связь, VRRP, проводные варианты, каждый из которых может использоваться для автоматического переключения при отказе

Балансировка нагрузки

Балансировка интернет-трафика по нескольким WAN-подключениям

Точка доступа

Портал авторизации (точка доступа), внутренний/внешний сервер Radius, аутентификация MAC-адресов Radius, авторизация SMS, аутентификация SSO, внутренняя/внешняя целевая страница, защищенный доступ, пользовательские скрипты, параметры URL, группы пользователей, индивидуальные ограничения пользователей или групп, управление пользователями, 9 настраиваемых тем по умолчанию и возможность загрузки и скачивания настроенных тем для точки доступа

СШФС

Возможность монтирования удаленной файловой системы по протоколу SSH

Поддержка VRF

Начальная поддержка виртуальной маршрутизации и пересылки (VRF)

Управление дорожным движением

Мониторинг в реальном времени, графики беспроводного сигнала, история использования трафика

Безопасность
Аутентификация

Предварительно предоставленный ключ, цифровые сертификаты, сертификаты X.509, TACACS+, внутренняя и внешняя аутентификация пользователей RADIUS, блокировка IP-адресов и попыток входа в систему, блокировка входа в систему по времени, встроенный генератор случайных паролей

Брандмауэр

Предварительно настроенные правила брандмауэра можно включить через WebUI, неограниченная настройка брандмауэра через CLI, DMZ, NAT, NAT-T, NAT64

Предотвращение атак

Предотвращение DDOS-атак (защита от SYN-флуда, предотвращение атак SSH, предотвращение атак HTTP/HTTPS), предотвращение сканирования портов (SYN-FIN, SYN-RST, X-mas, NULL-флаги, атаки сканирования FIN)

VLAN-сети

Разделение VLAN на основе портов и тегов

Контроль мобильных квот

Лимит мобильных данных, настраиваемый период, время начала, лимит предупреждений, номер телефона

ВЕБ-фильтр

Черный список для блокировки нежелательных сайтов, белый список для указания только разрешенных сайтов

Контроль доступа

Гибкое управление доступом SSH, веб-интерфейса, CLI и Telnet

Генерация SSL-сертификата

Методы генерации сертификатов Let's Encrypt и SCEP

802.1x

Клиент управления сетевым доступом на основе портов

VPN
OpenVPN

Несколько клиентов и сервер могут работать одновременно, 27 методов шифрования

Шифрование OpenVPN

DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192,

BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256

IPsec

XFRM, IKEv1, IKEv2, с 14 методами шифрования для IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)

ГРЕ

GRE-туннель, поддержка GRE-туннеля через IPsec

PPTP, L2TP

Экземпляры клиент/сервер могут работать одновременно, поддержка L2TPv3, L2TP через IPsec

Станнел

Прокси-сервер, предназначенный для добавления функциональности шифрования TLS к существующим клиентам и серверам без каких-либо изменений в коде программы.

DMVPN

Метод построения масштабируемых сетей IPsec VPN, фаза 2 и фаза 3, а также поддержка Dual Hub

ССТП

Поддержка экземпляров клиента SSTP

Нулевой уровень

Поддержка VPN-клиентов ZeroTier

WireGuard

Поддержка клиента и сервера WireGuard VPN

Тинк

Tinc предлагает шифрование, аутентификацию и сжатие данных в своих туннелях. Поддержка клиентов и серверов.

Хвостовая чешуя

Tailscale предлагает скорость, стабильность и простоту использования по сравнению с традиционными VPN. Зашифрованные соединения типа «точка-точка» с использованием протокола WireGuard с открытым исходным кодом.

ОПЦ УА
Поддерживаемые режимы

Клиент, Сервер

Поддерживаемые типы подключения

TCP

МОДБУС
Поддерживаемые режимы

Сервер, Клиент

Поддерживаемые типы подключения

TCP, USB

Таможенные регистры

Запросы на блок пользовательских регистров MODBUS TCP, которые выполняют чтение/запись в файл внутри маршрутизатора и могут использоваться для расширения функциональности клиента MODBUS TCP

Поддерживаемые форматы данных

8 бит: INT, UINT; 16 бит: INT, UINT (сначала MSB или LSB); 32 бита: float, INT, UINT (ABCD (с прямым порядком байтов), DCBA (с прямым порядком байтов), CDAB, BADC), HEX, ASCII

ДАННЫЕ НА СЕРВЕР
Протокол

HTTP(S), MQTT, Azure MQTT, Kinesis

Дата на сервере

Извлечение параметров из нескольких источников и различных протоколов и отправка их всех на один сервер; настраиваемые сценарии LUA, позволяющие сценариям использовать функцию маршрутизатора «Данные на сервер»

MQTT-шлюз
Шлюз Modbus MQTT

Позволяет отправлять команды и получать данные с сервера MODBUS через брокера MQTT

ДНП3
Поддерживаемые режимы

Станция, Окраина

Поддерживаемое соединение

TCP, USB

DLMS
Поддержка DLMS

DLMS - стандартный протокол обмена данными счетчиков коммунальных услуг

Поддерживаемые режимы

Клиент

Поддерживаемые типы подключения

TCP

КОСЭМ

Позволяет сканировать объекты COSEM счетчика для автоматического обнаружения и настройки

API
Поддержка Teltonika Networks Web API (бета)

Расширьте возможности вашего устройства, используя набор настраиваемых конечных точек API для извлечения или изменения данных. Для получения дополнительной информации обратитесь к этой документации: https://developers.teltonika-networks.com

Мониторинг и управление
ВЕБ-ИНТЕРФЕЙС

HTTP/HTTPS, статус, конфигурация, обновление прошивки, CLI, устранение неполадок, несколько серверов журнала событий, уведомления о доступности обновления прошивки, журнал событий, системный журнал, журнал ядра, статус Интернета

ФОТО

Обновление прошивки с сервера, автоматическое уведомление

SSH

SSH (v1, v2)

SMS

Статус SMS, настройка SMS, отправка/чтение SMS через HTTP POST/GET

Вызов

Перезагрузка, статус, включение/выключение мобильных данных, включение/выключение выхода, ответ/завершение вызова по таймеру, включение/выключение Wi-Fi

ТР-069

OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Дружественные технологии, AVSystem

MQTT

MQTT Broker, MQTT-издатель

SNMP

SNMP (v1, v2, v3), SNMP-ловушка, защита от перебора паролей

JSON-RPC

API управления через HTTP/HTTPS

МОДБУС

Состояние/управление MODBUS TCP

СКО

Система удаленного управления Teltonika (RMS)

Платформы Интернета вещей
ThingWorx

Позволяет отслеживать: тип WAN, IP-адрес WAN, название мобильного оператора, уровень мобильного сигнала, тип мобильной сети.

Cumulocity - Облако вещей

Позволяет отслеживать: модель устройства, версию и серийный номер, тип WAN и IP, идентификатор мобильной соты, ICCID, IMEI, тип подключения, оператора, уровень сигнала. Имеет функции перезагрузки и обновления прошивки

Azure IoT Hub

Может быть настроен с помощью Data to Server для отправки всех доступных параметров в облако. Имеет поддержку метода Direct, что позволяет выполнять вызовы API RutOS на концентраторе IoT. Также имеет интеграцию Plug and Play с Device Provisioning Service, что позволяет выполнять подготовку устройств к концентраторам IoT без касания

Ядро AWS IoT

Утилита для взаимодействия с облачной платформой AWS. Поддержка заданий: вызов API устройства с использованием функциональности AWS Jobs

Характеристики системы
Процессор

MediaTek, двухъядерный, 880 МГц, MIPS1004Kc

БАРАН

256 МБ, DDR3

Флэш-память

16 МБ последовательной флэш-памяти NOR, 256 МБ последовательной флэш-памяти NAND

Прошивка/Конфигурация
ВЕБ-ИНТЕРФЕЙС

Обновление прошивки из файла, проверка прошивки на сервере, профили конфигурации, резервное копирование конфигурации

ФОТО

Обновление прошивки

СКО

Обновление прошивки/конфигурации для нескольких устройств одновременно

Сохранить настройки

Обновление прошивки без потери текущей конфигурации

Сброс заводских настроек

Полный сброс настроек к заводским восстанавливает все настройки системы, включая IP-адрес, PIN-код и данные пользователя, до значений по умолчанию, заданных производителем.

НАСТРОЙКА ПРОШИВКИ
Операционная система

RutOS (ОС Linux на базе OpenWrt)

Поддерживаемые языки

Оболочка Busybox, Lua, C, C++

Инструменты разработки

Пакет SDK с предоставленной средой сборки

Настройка GPL

Вы можете создать собственную фирменную прошивку и веб-приложение, изменив цвета, логотипы и другие элементы в нашей прошивке в соответствии с вашими потребностями или потребностями ваших клиентов.

Менеджер пакетов

Менеджер пакетов — это служба, используемая для установки дополнительного программного обеспечения на устройство.

USB
Дата в круге

USB 2.0

Приложения

Samba-share, USB-to-serial

Внешние устройства

Возможность подключения внешнего HDD, флеш-накопителя, дополнительного модема, принтера, USB-последовательного адаптера

Форматы хранения

FAT, FAT32, exFAT, NTFS (только чтение), ext2, ext3, ext4

Ввод/вывод
Вход

1 x настраиваемый цифровой вход, 0–6 В определяется как низкий логический уровень, 8–50 В определяется как высокий логический уровень

Выход

1 x настраиваемый цифровой выход, выход с открытым коллектором, макс. выход 50 В, 300 мА

События

Электронная почта, RMS, СМС

Жонглер ввода-вывода

Позволяет установить определенные условия ввода-вывода для инициирования события

Власть
Разъем

4-контактная промышленная розетка постоянного тока

Диапазон входного напряжения

9–50 В постоянного тока, защита от обратной полярности, защита от перенапряжения >51 В постоянного тока 10 мкс макс.

PoE (пассивный)

Возможность питания через порт LAN1, несовместим со стандартами IEEE802.3af, 802.3at и 802.3bt, режим B, 9–50 В постоянного тока

Потребляемая мощность

В режиме ожидания: <5 Вт, макс.: <18 Вт

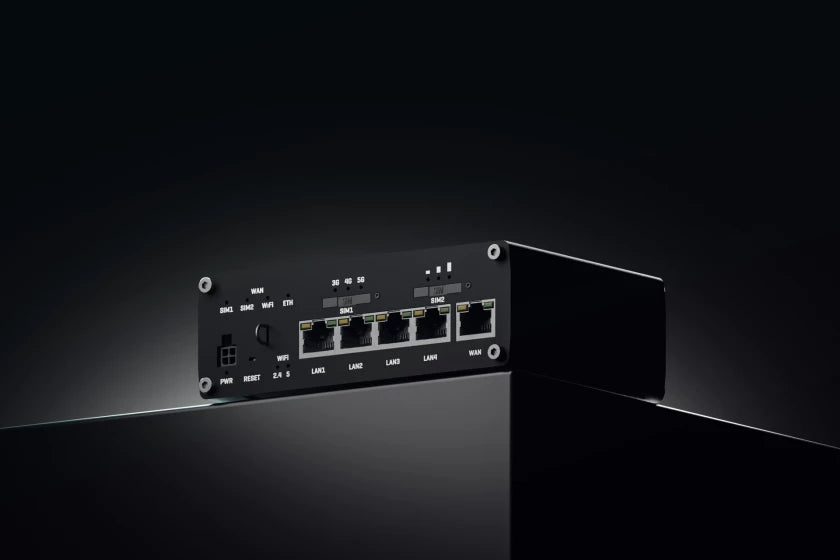

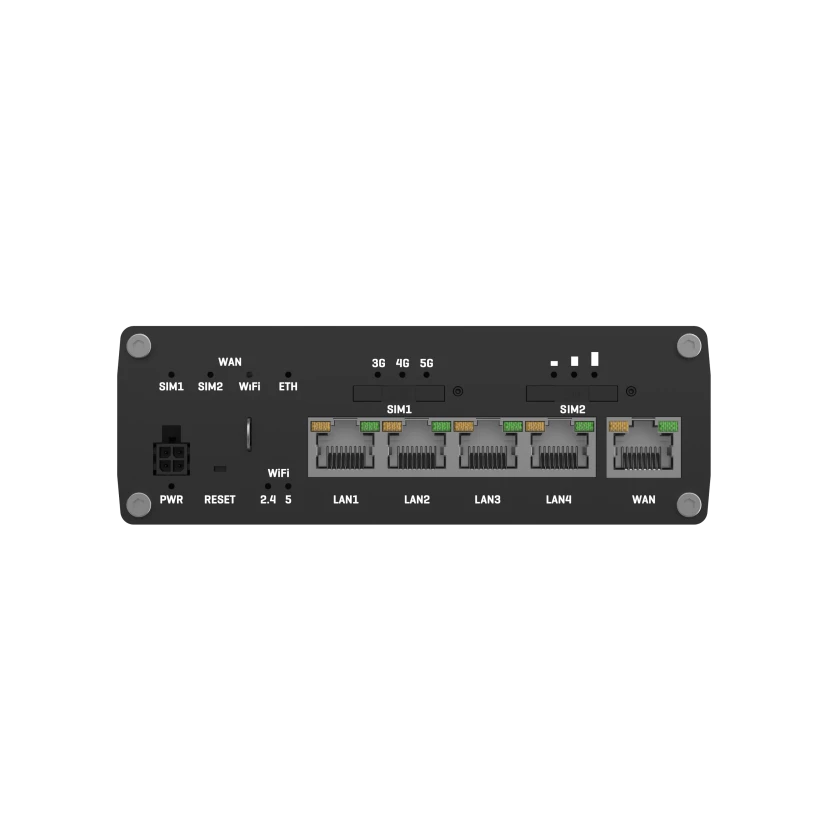

Физические интерфейсы
Ethernet

5 портов RJ45, 10/100/1000 Мбит/с

Вводы/выводы

1 цифровой вход, 1 цифровой выход на 4-контактном разъеме питания

Светодиоды состояния

4 x типа WAN, 3 x типа мобильного соединения, 3 x уровня мощности мобильного соединения, 10 x состояния портов Ethernet, 1 x питания, 2 x 2.4G и 5G Wi-Fi

СИМ-карта

2 слота для SIM-карт (Mini SIM – 2FF), 1,8 В/3 В

Власть

1 x 4-контактный разъем питания

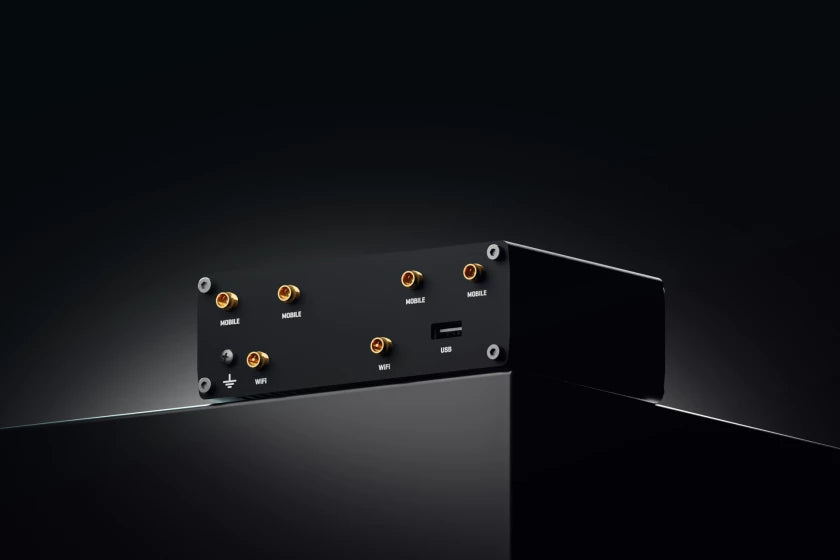

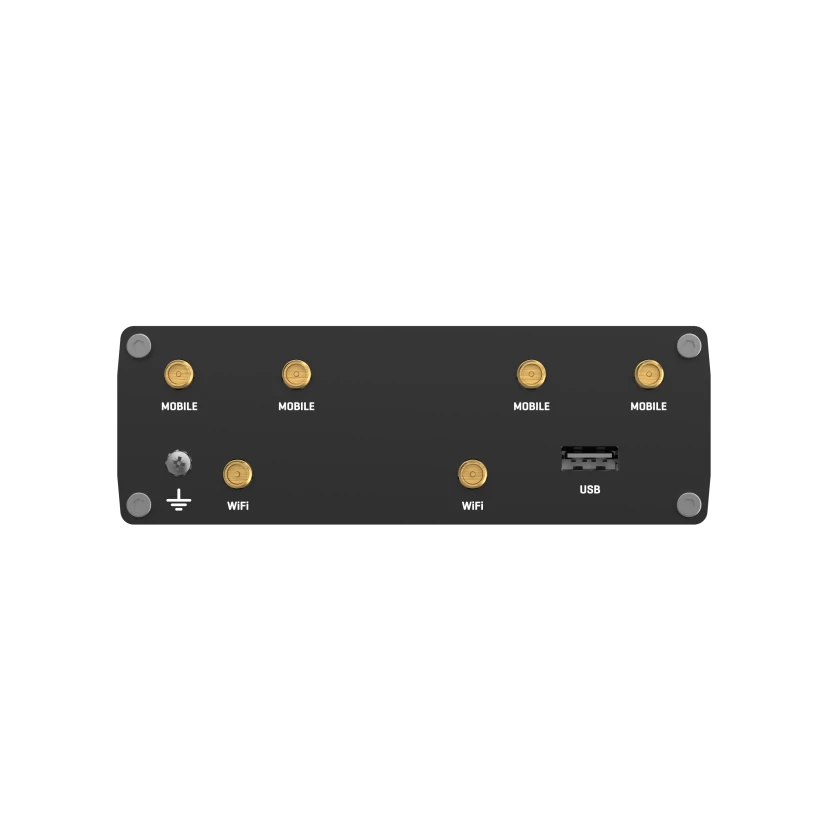

Антенны

4 x SMA для мобильных устройств, 2 x RP-SMA для Wi-Fi

USB

1 порт USB A для внешних устройств

Перезагрузить

Кнопка перезагрузки/сброса настроек пользователя по умолчанию/сброса к заводским настройкам

Другой

1 x винт заземления

Физические характеристики
Материал корпуса

Алюминиевый корпус

Размеры (Ш x В x Г)

132 х 44,2 х 95 мм

Масса

525 г

Варианты монтажа

DIN-рейка, настенное крепление, плоская поверхность (для всех случаев требуется дополнительный комплект)

Операционная среда
Рабочая температура

от -40°С до 75°С

Влажность при эксплуатации

10–90 % без конденсации

Степень защиты от проникновения

IP30

Нормативные документы и утверждения типа
CE, UKCA, EAC, UCRF, RCM, WEEE, CB

ЭМС-излучение и помехоустойчивость
Стандарты

EN 55032:2015+ A11:2020 + A1:2020

EN 55035:2017+A11:2020

EN 61000-3-3:2013+A1:2019+A2:2021

EN IEC 61000-3-2:2019+A1:2021

EN 301 489-1 V2.2.3

EN 301 489-3 V2.3.2

EN 301 489-17 V3.2.4

EN 301 489-52 V1.2.1

AS/NZS CISPR 32:2015+A1:2020

ОСР

EN 55032:2015+ A11:2020 + A1:2020

EN 55035:2017+A11:2020

EN 61000-3-3:2013+A1:2019+A2:2021

EN IEC 61000-3-2:2019+A1:2021

EN 301 489-1 V2.2.3

EN 301 489-3 V2.3.2

EN 301 489-17 V3.2.4

EN 301 489-52 V1.2.1

AS/NZS CISPR 32:2015+A1:2020

Иммунитет к радиации

EN 61000-4-3:2006 + A1:2008 + A2:2010, EN IEC 61000-4-3:2020

Электронные платежи (ЭФТ)

EN 61000-4-4:2012, EN 61000-4-4:2012

Устойчивость к перенапряжению (порт питания переменного тока)

EN 61000-4-5:2014+A1:2017, EN 61000-4-5:2014+A1:2017

CS

EN 61000-4-6:2014

ОКУНАТЬ

EN 61000-4-11:2020

РФ
Стандарты

EN 300 328 V2.2.2

EN 301 893 V2.1.1

EN 300 440 V2.2.1

EN 301 908-1 V15.2.1

EN 301 908-2 V13.1.1

EN 301 908-13 V13.2.1

EN 301 908-25 V15.1.1

AS/NZS 4268:2017+A1:2021

AS/CA S042.1:2022

AS/CA S042.4:2022

AS/CA S042.5:2022+A1:2022

Часть 22 Федеральной комиссии по связи

Безопасность
Стандарты

EN МЭК 62311:2020

EN МЭК 62368-1:2020+A11:2020

AS/NZS 2772.2:2016+A1:2018
