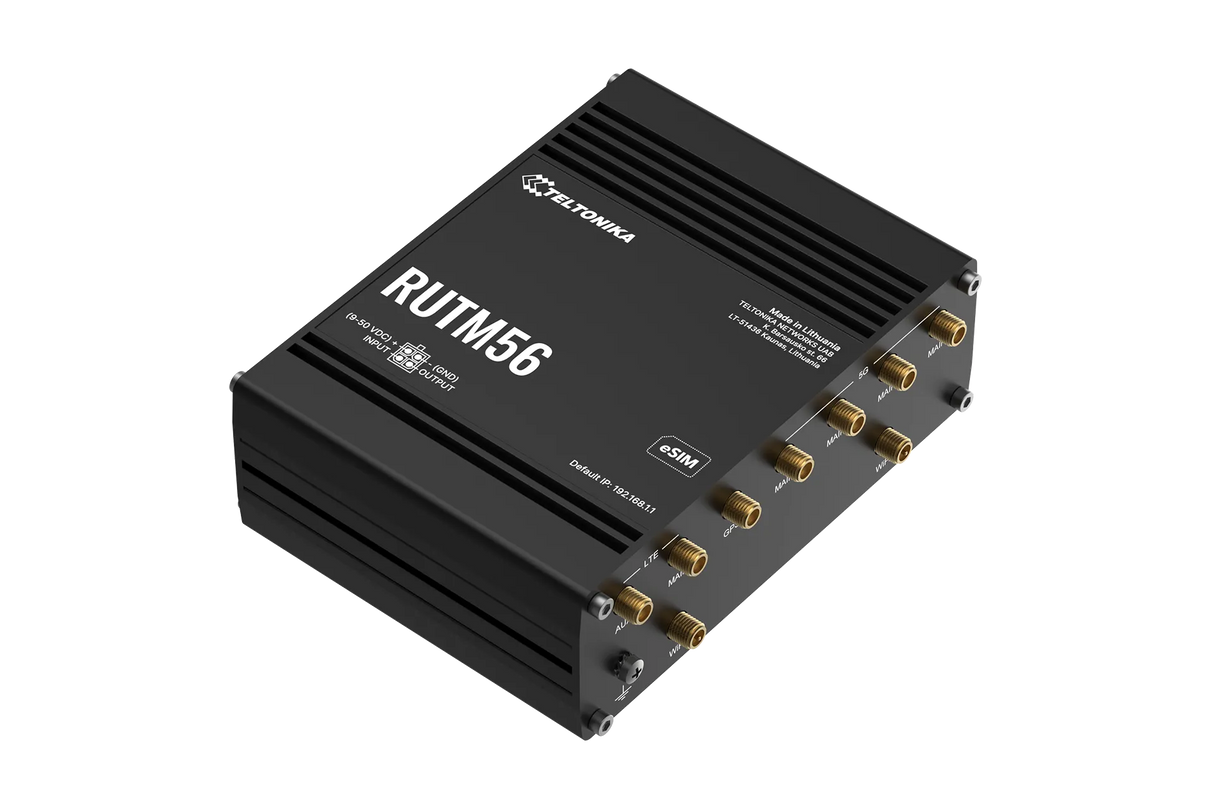

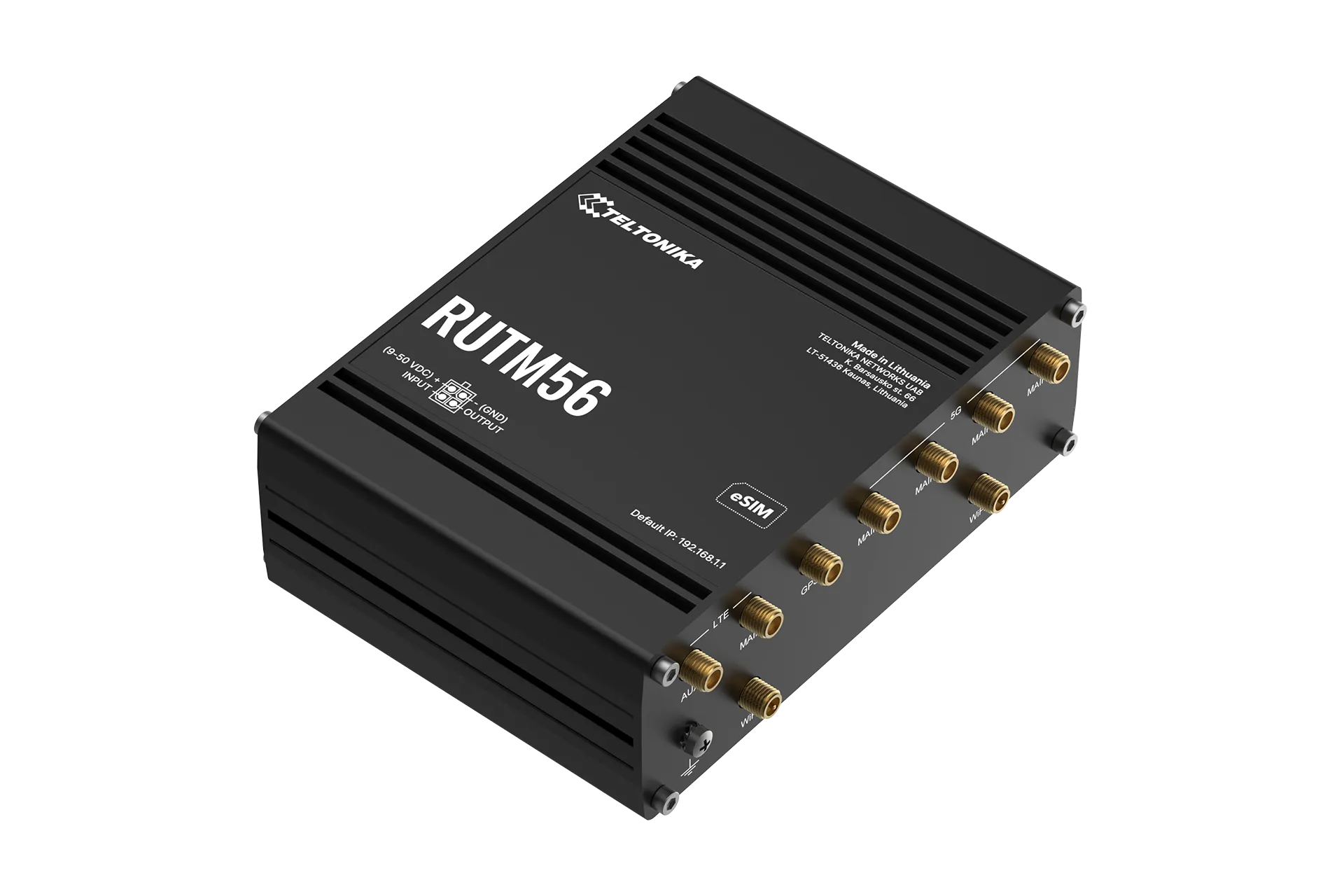

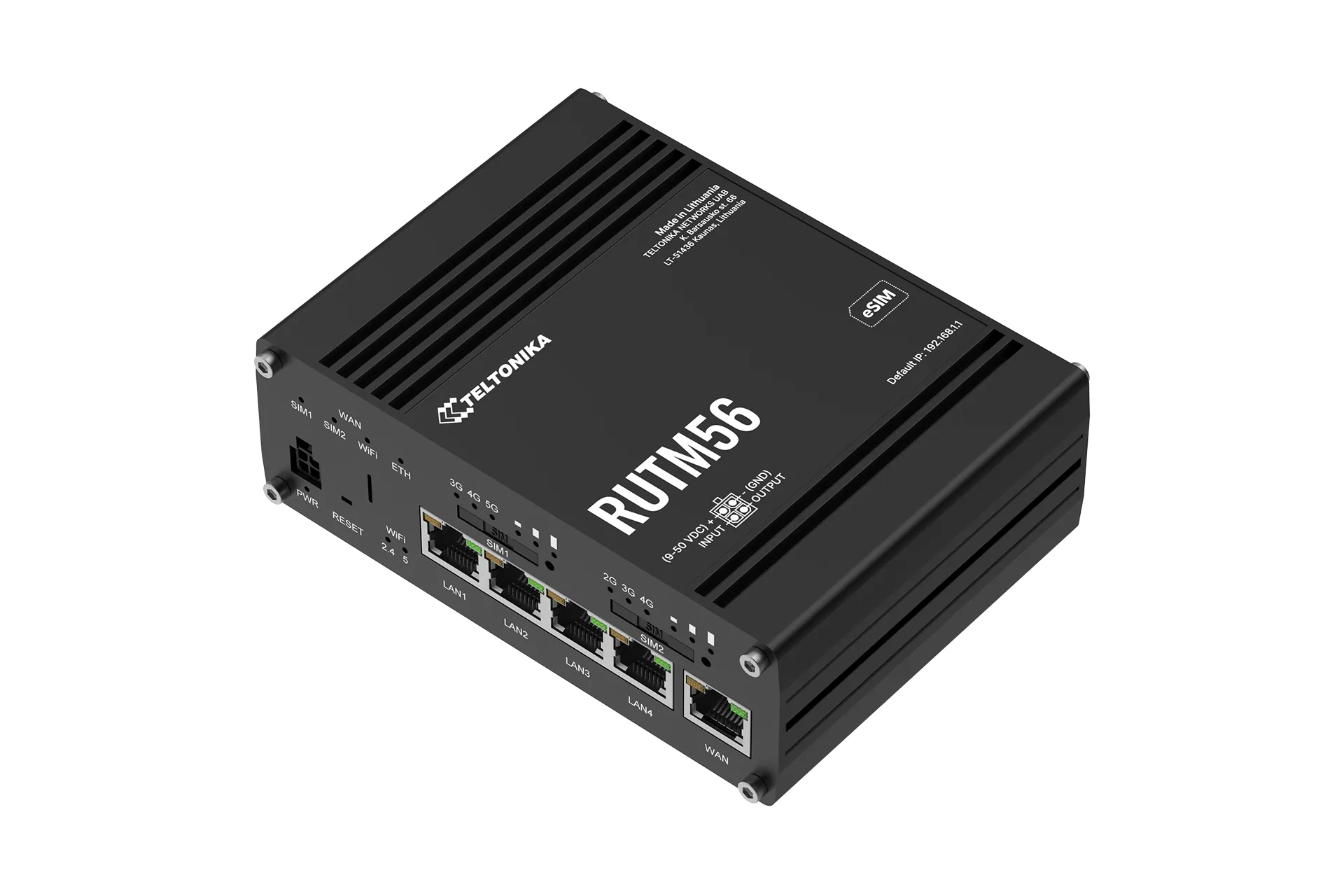

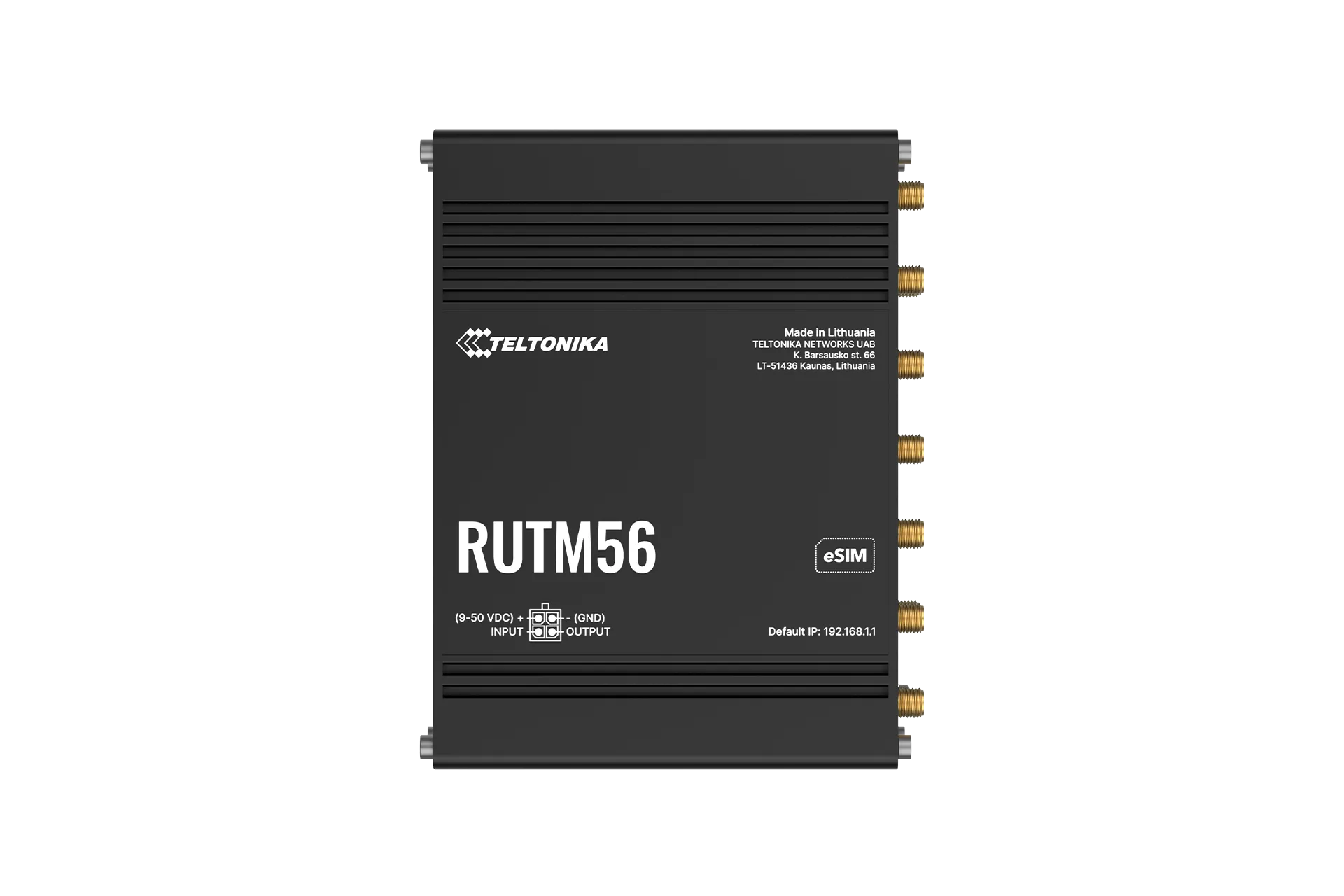

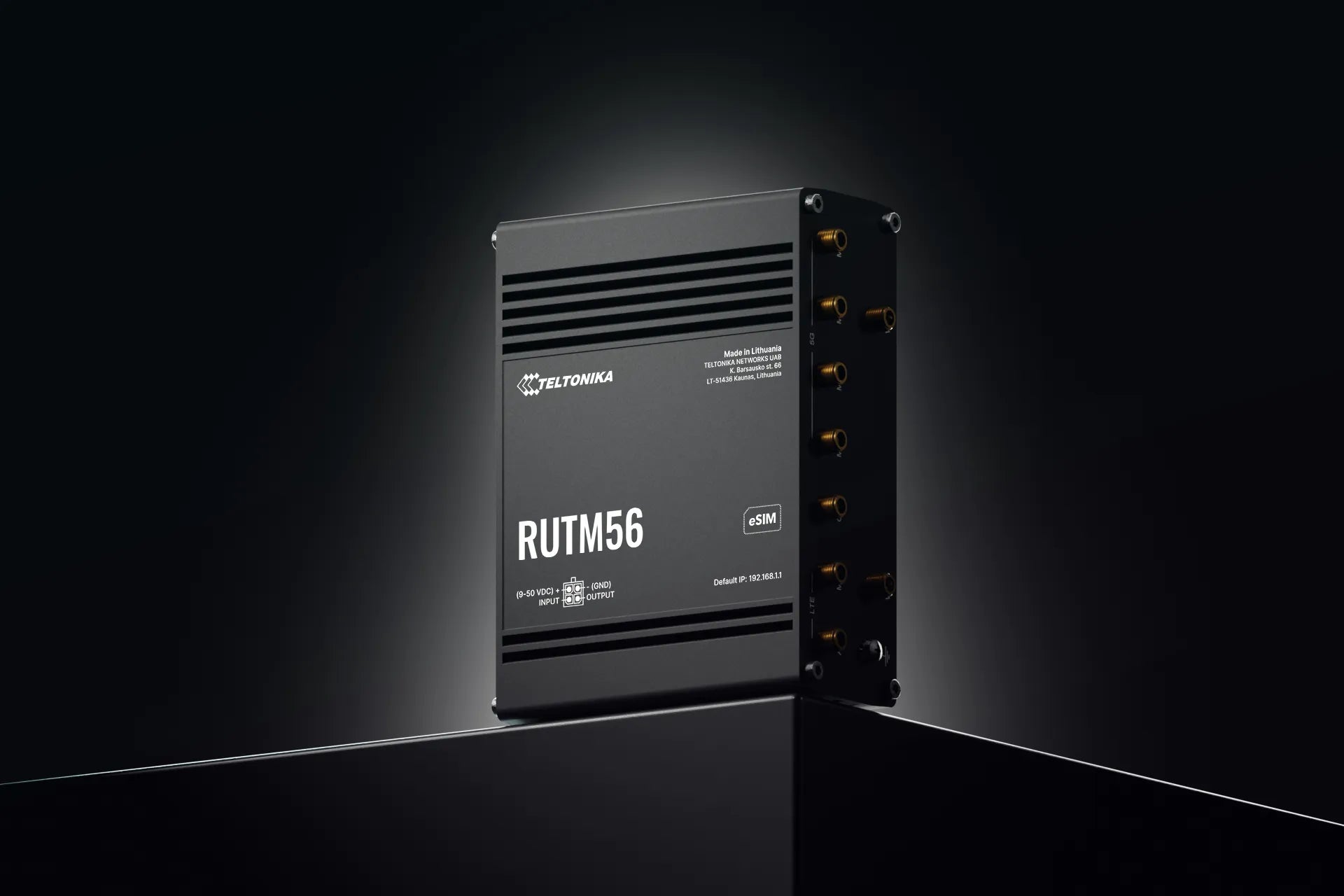

Teltonika RUTM56, двухмодемный промышленный маршрутизатор 5G

INFORMACIJA

Teltonika RUTM56 — это перспективный двухмодемный маршрутизатор, предназначенный для подключения к сетям старого и нового поколений. Благодаря модемам 5G и 4G Cat 4 он обеспечивает бесперебойную работу, подключаясь к сетям 3G и 2G при необходимости. RUTM56 обеспечивает высокоскоростное и бесперебойное подключение с поддержкой двух SIM-карт и eSIM. Балансировка нагрузки, Wi-Fi 5 и пять гигабитных портов Ethernet оптимизируют производительность, а операционная система RutOS с промышленными протоколами и широким спектром VPN-опций упрощает развертывание IoT-решений. Этот единый продукт обеспечивает быстрое подключение, избегая длительных настроек и рисков, связанных с решениями, требующими нескольких сетевых устройств.

Процессор: MediaTek Dual-Core 880 МГц (MIPS1004Kc)
Память: 256 МБ ОЗУ, 256 МБ NAND
Ethernet: 5× гигабитных разъемов RJ45 (1× WAN + 4× LAN)
Wi-Fi: 802.11ac (Wi-Fi 5), до 867 Мбит/с, MU-MIMO
SIM-карты: поддержка 2 физических SIM-карт + eSIM.
ГНСС: GPS, ГЛОНАСС, Галилео, Бэйдоу, QZSS

ТЕХНИЧЕСКИЕ ДАННЫЕ

Мобильный
Мобильный модуль
Модем 1: 5G Sub-6 ГГц SA/NSA 2,4/3,4 Гбит/с DL (4x4 MIMO) 900/550 Мбит/с UL (2x2 MIMO); 4G (LTE): DL Cat 19 1,6 Гбит/с (4x4 MIMO)/UL Cat 18 200 Мбит/с; 3G DL 42 Мбит/с UL 5,76 Мбит/с

Модем 2: 4G (LTE) Cat 4, скорость загрузки 150 Мбит/с, скорость выгрузки 50 Мбит/с; 3G, скорость загрузки 21 Мбит/с, скорость выгрузки 5,76 Мбит/с; 2G, скорость загрузки 236,8 кбит/с, скорость выгрузки 236,8 кбит/с

Релиз 3GPP
Модем 1: Версия 16

Модем 2: Версия 9

eSIM
Тип устройства: потребительская eSIM, операции загрузки и удаления профилей, до 7 профилей eSIM; не включает тарифные планы на передачу данных.

SIM-переключатель
Обеспечивает работу в режиме двух модемов с независимым переключением SIM-карт для каждого модема. Переключение SIM-карт происходит автоматически между физической SIM-картой и eSIM в зависимости от таких условий, как слабый сигнал, ограничения трафика, роуминг и проблемы с сетью. Обе физические SIM-карты могут работать одновременно, при этом переключение ограничивается только SIM-картой и eSIM каждого модема (для полного переключения с 5G на 2G требуется две SIM-карты).

Статус
IMSI, ICCID, оператор, состояние оператора, состояние подключения к сети передачи данных, тип сети, индикатор CA, полоса пропускания, подключенный диапазон, уровень сигнала (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, отправленные/полученные данные, LAC, TAC, идентификатор соты, ARFCN, UARFCN, EARFCN, MCC и MNC

SMS
Статус SMS, настройка SMS, EMAIL в SMS, SMS в EMAIL, SMS в HTTP, SMS в SMS, запланированные SMS, автоответчик SMS, SMPP

USSD
Поддерживает отправку и чтение сообщений с неструктурированными дополнительными служебными данными.

Список блокировки/разрешения
Список заблокированных/разрешенных операторов (по странам или отдельным операторам)

Множественная PDN
Возможность использования различных сетей распределения питания (PDN) для доступа к нескольким сетям и предоставления различных услуг.

управление группой
Блокировка диапазона, отображение состояния используемого диапазона

служба защиты SIM-карты от простоя
Предоставляет возможность настроить маршрутизатор на периодическое переключение на неиспользуемую SIM-карту и установление соединения для передачи данных, чтобы предотвратить блокировку SIM-карты.

Управление PIN-кодом SIM-карты
Управление PIN-кодом SIM-карты позволяет устанавливать, изменять или отключать PIN-код SIM-карты.

АПН
Автоматический APN

Мост
Прямое соединение (мост) между мобильным интернет-провайдером и устройством в локальной сети.

Сквозная передача
Маршрутизатор назначает свой мобильный WAN IP-адрес другому устройству в локальной сети.

Маршрутизация по кадрам
Маршрутизация в виде кадров: поддержка IP-сети за 5G UE.

Беспроводной
Беспроводной режим
802.11b/g/n/ac Wave 2 (Wi-Fi 5) со скоростью передачи данных до 867 Мбит/с (двухдиапазонный, MU-MIMO), быстрый переход 802.11r, точка доступа (AP), станция (STA)

безопасность Wi-Fi
WPA2-Enterprise - PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, режимы автошифрования, разделение клиентов, EAP-TLS с сертификатами PKCS#12, отключение автоматического переподключения, защищенные управляющие кадры 802.11w (PMF)

SSID/ESSID
Скрытый режим SSID и контроль доступа на основе MAC-адреса.

Пользователи Wi-Fi
До 150 одновременных подключений

Функции беспроводного подключения
Беспроводная ячеистая сеть (802.11s), быстрый роуминг (802.11r), Relayd, управление переходом BSS (802.11v), измерение радиоресурсов (802.11k)

Фильтр беспроводных MAC-адресов
Список разрешенных, список заблокированных

Беспроводной генератор QR-кодов
После сканирования пользователь автоматически войдет в вашу сеть без необходимости ввода учетных данных.

TravelMate
Перенаправить целевую страницу точки доступа Wi-Fi на последующее подключенное устройство.

ЭН
ВАН
1 порт WAN 10/100/1000 Мбит/с, соответствие стандартам IEEE 802.3, IEEE 802.3u, 802.3az, поддержка автоматического переключения MDI/MDIX.

LAN
4 порта LAN, 10/100/1000 Мбит/с, соответствие стандартам IEEE 802.3, IEEE 802.3u, 802.3az, поддержка автоматического переключения MDI/MDIX.

Сеть
Маршрутизация
Статическая маршрутизация, динамическая маршрутизация (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), маршрутизация на основе политик.

Сетевые протоколы
TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL)

Поддержка сквозной передачи VoIP-сигнала
Вспомогательные функции NAT для протоколов H.323 и SIP-alg, обеспечивающие правильную маршрутизацию VoIP-пакетов.

мониторинг соединений
Ping Reboot, Wget Reboot, Periodical Reboot, LCP и ICMP для проверки соединения.

Брандмауэр
Переадресация портов, правила трафика, пользовательские правила, настройка целевого значения TTL.

Страница состояния брандмауэра
Просмотрите всю статистику, правила и счетчики правил вашего брандмауэра.

Управление портом
Просмотр портов устройства, включение и отключение каждого из них, включение или выключение автоматической настройки, изменение скорости передачи данных и т.д.

топология сети
Визуальное представление вашей сети, показывающее, какие устройства подключены к каким другим устройствам.

Точка доступа
Кэптивный портал (точка доступа), внутренний/внешний RADIUS-сервер, MAC-аутентификация RADIUS, авторизация по SMS, аутентификация SSO, внутренняя/внешняя целевая страница, закрытая экосистема, пользовательские скрипты, параметры URL, группы пользователей, ограничения для отдельных пользователей или групп, управление пользователями, 9 настраиваемых тем по умолчанию и возможность загрузки и скачивания пользовательских тем для точки доступа.

DHCP
Статическое и динамическое выделение IP-адресов, ретрансляция DHCP, конфигурация DHCP-сервера, статус, статические аренды: MAC-адреса с подстановочными знаками.

QoS / Интеллектуальное управление очередями (SQM)
Приоритетная организация трафика в очередях по источнику/назначению, службе, протоколу или порту, WMM, 802.11e

ДДНС
Поддерживается более 77 поставщиков услуг, остальных можно настроить вручную.

DNS через HTTPS
DNS-прокси через HTTPS обеспечивает безопасное разрешение DNS-запросов путем маршрутизации DNS-запросов по протоколу HTTPS.

Резервное копирование сети
Доступны варианты Wi-Fi WAN, мобильная связь, VRRP, проводное соединение, каждый из которых может использоваться для автоматического переключения в случае сбоя.

Балансировка нагрузки
Балансировка интернет-трафика между несколькими WAN-соединениями

SSHFS
Возможность монтирования удалённой файловой системы по протоколу SSH.

поддержка VRF
Первоначальная поддержка виртуальной маршрутизации и пересылки (VRF).

Управление дорожным движением
Мониторинг в реальном времени, графики беспроводного сигнала, история использования трафика.

Зеркалирование портов
Зеркалирование сетевого трафика на портах Ethernet для мониторинга и анализа.

Безопасность
802.1x
Клиент управления доступом к сети на основе портов

Аутентификация
Предварительно согласованный ключ, цифровые сертификаты, сертификаты X.509, TACACS+, аутентификация внутренних и внешних пользователей RADIUS, блокировка IP-адресов и попыток входа, блокировка входа по времени, встроенный генератор случайных паролей.

Брандмауэр
Предварительно настроенные правила брандмауэра можно включить через веб-интерфейс, неограниченная конфигурация брандмауэра через командную строку, DMZ, NAT, NAT-T, NAT64.

предотвращение атак
Защита от DDoS-атак (защита от SYN-флуда, защита от SSH-атак, защита от HTTP/HTTPS-атак), защита от сканирования портов (SYN-FIN, SYN-RST, X-mas, NULL-флаги, атаки FIN-сканирования).

VLANы
Разделение VLAN на основе портов и тегов

Контроль квот мобильной связи
Настраиваемые лимиты трафика для SIM-карт

Веб-фильтр
Черный список для блокировки нежелательных сайтов, белый список для указания только разрешенных сайтов.

контроль доступа
Гибкое управление доступом к SSH, веб-интерфейсу, командной строке и Telnet.

ТПМ
Модуль идентификации и аутентификации, стандарт TPM 2.0.

Менеджер сертификатов
Инструмент для создания сертификатов позволяет создавать сертификаты центров сертификации (CA), серверные, клиентские, Let's Encrypt и SCEP.

VPN
OpenVPN
Одновременно могут работать несколько клиентов и сервер, 27 методов шифрования.

Шифрование OpenVPN
DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192,

BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256

IPsec
XFRM, IKEv1, IKEv2, с 14 методами шифрования для IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)

ГРЕ
Поддержка GRE-туннеля и IPsec-туннеля.

PPTP, L2TP
Клиент-серверные экземпляры могут работать одновременно, поддерживаются протоколы L2TPv3 и L2TP поверх IPsec.

Стуннель
Прокси-сервер, предназначенный для добавления функциональности шифрования TLS к существующим клиентам и серверам без каких-либо изменений в коде программы.

DMVPN
Метод построения масштабируемых IPsec VPN, фаза 2 и фаза 3, а также поддержка двух концентраторов.

SSTP
Поддержка экземпляров SSTP-клиентов

ZeroTier
Клиентская поддержка ZeroTier VPN

WireGuard
Поддержка клиента и сервера WireGuard VPN

Настойка
Tinc обеспечивает шифрование, аутентификацию и сжатие данных в своих туннелях. Поддержка клиентской и серверной частей.

Хвостовая чешуя
Tailscale предлагает скорость, стабильность и простоту по сравнению с традиционными VPN. Зашифрованные соединения точка-точка с использованием протокола WireGuard с открытым исходным кодом.

ОПК UA
Поддерживаемые режимы
Клиент, Сервер

Поддерживаемые типы подключения
TCP

МОДБУС
Поддерживаемые режимы
Сервер, Клиент

Поддерживаемые типы подключения
TCP

Пользовательские регистры
Запросы на регистрацию пользовательских блоков MODBUS TCP, которые позволяют читать/записывать данные в файл внутри маршрутизатора и могут использоваться для расширения функциональности клиента MODBUS TCP.

Поддерживаемые форматы данных
8-бит: INT, UINT; 16-бит: INT, UINT (старший или младший бит первым); 32-бит: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII

ПЕРЕДАЧА ДАННЫХ НА СЕРВЕР
Протокол
HTTP(S), MQTT, Azure MQTT

Дата на сервер
Извлекайте параметры из нескольких источников и различных протоколов и отправляйте их все на один сервер; пользовательские скрипты LUA, позволяющие использовать функцию передачи данных на сервер маршрутизатора.

Шлюз MQTT
Шлюз Modbus MQTT
Позволяет отправлять команды и получать данные с MODBUS-сервера через MQTT-брокер.

ДНП3
Поддерживаемые режимы
Станция DNP3, удаленная станция DNP3

Поддерживаемое соединение
TCP

DLMS/COSEM
Поддержка DLMS
DLMS — стандартный протокол для обмена данными между счетчиками коммунальных услуг.

Поддерживаемые режимы
Клиент

Поддерживаемые типы подключения
TCP

API
Поддержка веб-API Teltonika Networks (бета-версия)
Расширьте возможности своего устройства, используя набор настраиваемых API-интерфейсов для получения или изменения данных. Для получения дополнительной информации обратитесь к этой документации: https://developers.teltonika-networks.com

Мониторинг и управление
ВЕБ-ИНТЕРФЕЙС
HTTP/HTTPS, статус, конфигурация, обновление прошивки, CLI, устранение неполадок, несколько серверов журналов событий, уведомления о доступности обновлений прошивки, журнал событий, системный журнал, журнал ядра, состояние интернета

ФОТО
Обновление прошивки с сервера, автоматическое уведомление.

SSH
SSH (v1, v2)

SMS
Статус SMS, конфигурация SMS

Вызов
Перезагрузка, Статус, Включение/выключение мобильных данных, Включение/выключение вывода, Ответ/завершение вызова с таймером, Включение/выключение Wi-Fi

Электронная почта
Получайте уведомления о состоянии различных сервисов по электронной почте.

ТР-069
OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

MQTT
Брокер MQTT, издатель MQTT

SNMP
SNMP (v1, v2, v3), SNMP Trap, защита от атак методом перебора паролей.

JSON-RPC
API управления по протоколу HTTP/HTTPS

МОДБУС
Состояние/управление MODBUS TCP

СКЗ
Система удаленного управления Teltonika (RMS)

Платформы Интернета вещей
ThingWorx
Позволяет отслеживать следующие параметры: тип WAN, IP-адрес WAN, название мобильного оператора, уровень сигнала мобильной связи, тип мобильной сети.

Кумуляция - Облако вещей
Позволяет отслеживать следующие параметры: модель устройства, версию и серийный номер, тип WAN и IP-адрес, идентификатор мобильной сети, ICCID, IMEI, тип подключения, оператора, уровень сигнала. Предусмотрены функции перезагрузки и обновления прошивки.

Центр Интернета вещей Azure
Может быть настроен с использованием функции «Передача данных на сервер» для отправки всех доступных параметров в облако. Поддерживает прямой метод, позволяющий выполнять вызовы API RutOS на IoT-хабе. Также имеет интеграцию Plug and Play со службой подготовки устройств, что позволяет осуществлять автоматическую подготовку устройств к работе с IoT-хабами.

AWS IoT Core
Утилита для взаимодействия с облачной платформой AWS. Поддержка заданий: вызов API устройства с использованием функциональности заданий AWS.

Характеристики системы
Процессор
MediaTek, двухъядерный, 880 МГц, MIPS1004Kc

БАРАН
256 МБ, DDR3

Флэш-память
16 МБ последовательной NOR-флэш-памяти, 256 МБ последовательной NAND-флэш-памяти

Прошивка / Конфигурация
ВЕБ-ИНТЕРФЕЙС
Обновить прошивку из файла, проверить прошивку на сервере, профили конфигурации, создать резервную копию конфигурации.

ФОТО
Обновить прошивку

СКЗ
Обновить прошивку/конфигурацию для нескольких устройств одновременно.

Сохранить настройки
Обновите прошивку, не потеряв текущую конфигурацию.

Сброс заводских настроек
Полный сброс к заводским настройкам восстанавливает все системные параметры, включая IP-адрес, PIN-код и пользовательские данные, до конфигурации по умолчанию, установленной производителем.

НАСТРОЙКА ПРОШИВКИ
Операционная система
RutOS (ОС Linux на базе OpenWrt)

Поддерживаемые языки
Busybox shell, Lua, C, C++

Инструменты разработки
Предоставляется пакет SDK со средой сборки.

Настройка GPL
Вы можете создать собственное фирменное программное обеспечение и веб-приложение, изменив цвета, логотипы и другие элементы в нашем программном обеспечении в соответствии с вашими потребностями или потребностями ваших клиентов.

Менеджер пакетов
Менеджер пакетов — это служба, используемая для установки дополнительного программного обеспечения на устройство.

Отслеживание местоположения
GNSS
GPS, ГЛОНАСС, Бейдоу, Галилео и QZSS

Координаты
Координаты GNSS передаются через веб-интерфейс, SMS, TAVL, RMS.

НМЭА
NMEA 0183

НТРИП
Протокол NTRIP (Networked Transport of RTCM via Internet Protocol)

Серверное программное обеспечение
Поддерживаемое серверное программное обеспечение: TAVL, RMS

Геозонирование
Настраиваемые многозональные геозоны

Ввод/Вывод
Вход
1 цифровой вход, 0–6 В определяется как низкий логический уровень, 8–50 В определяется как высокий логический уровень

Выход
1 цифровой выход, выход с открытым коллектором, максимальное выходное напряжение 50 В, ток 300 мА.

События
Электронная почта, RMS, SMS

жонглёр ввода/вывода
Позволяет установить определенные условия ввода-вывода для инициирования события.

Власть
Разъем
4-контактная промышленная розетка постоянного тока

Диапазон входного напряжения
9–50 В постоянного тока, защита от обратной полярности, защита от перенапряжения >51 В постоянного тока, макс. 10 мкс.

PoE (пассивный)
Возможность питания через порт LAN1, несовместимо со стандартами IEEE802.3af, 802.3at и 802.3bt, режим B, 9–50 В постоянного тока.

Потребление электроэнергии
В режиме ожидания: < 4,5 Вт, Максимальное потребление: < 12,5 Вт

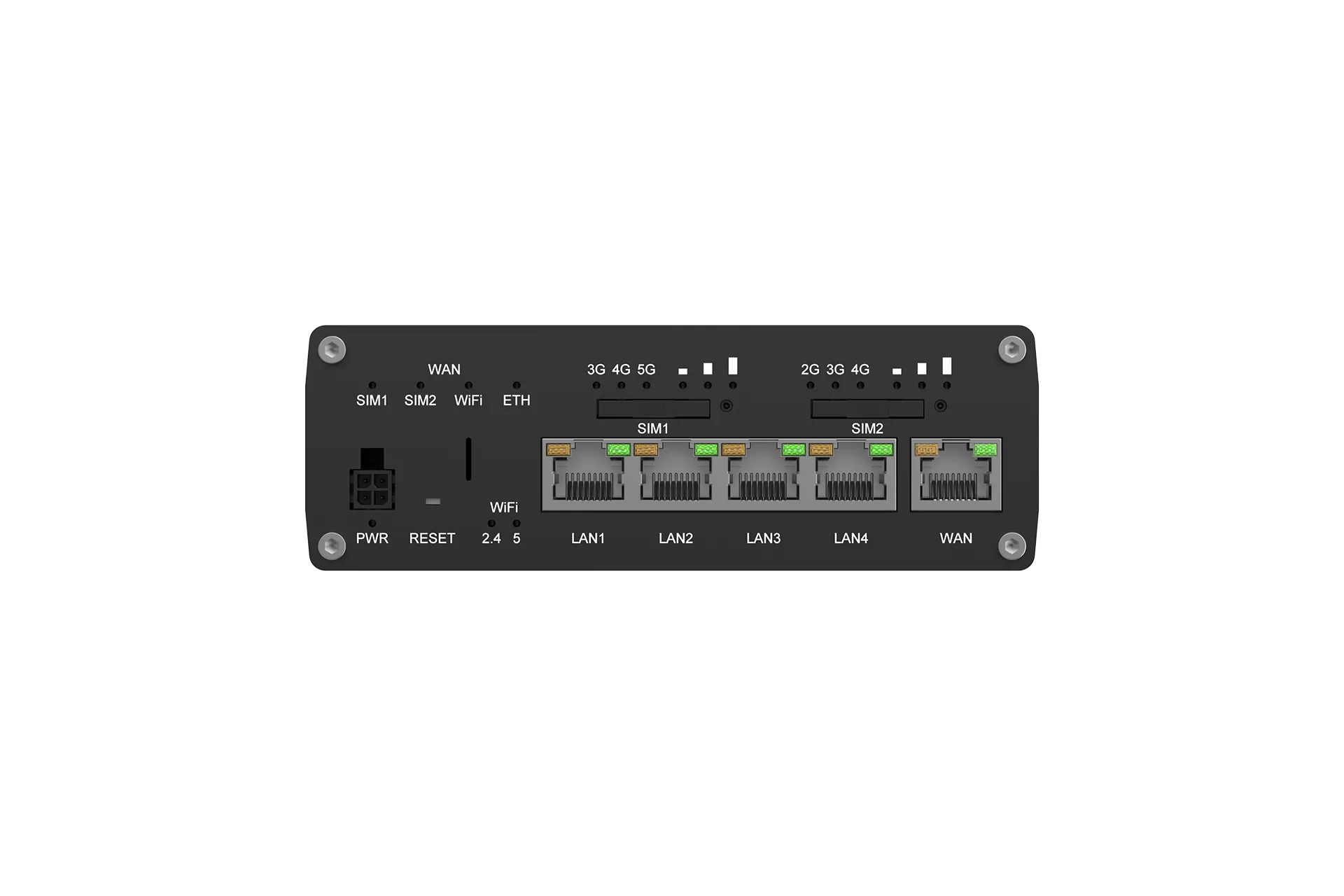

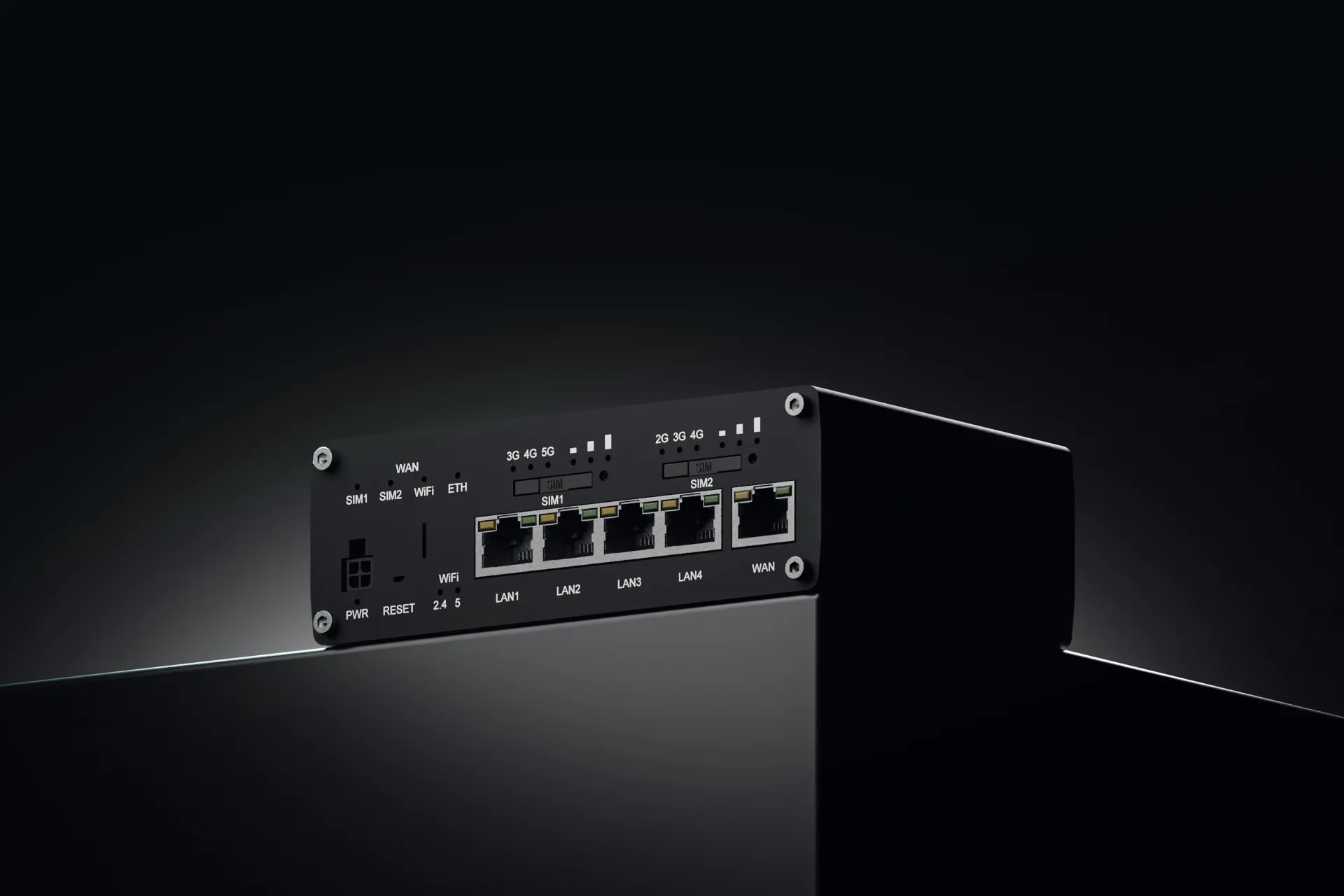

Физические интерфейсы
ЭН
5 портов RJ45, 10/100/1000 Мбит/с

Ввод/вывод
1 цифровой вход, 1 цифровой выход на 4-контактном разъеме питания

Светодиодные индикаторы состояния
4 типа WAN, 6 типов мобильного подключения, 6 уровней сигнала мобильного соединения, 10 индикаторов состояния LAN, 1 индикатор питания, 2 Wi-Fi 2,4G и 5G

SIM
2 слота для SIM-карт (Mini SIM – 2FF), 1,8 В/3 В

Власть
1 x 4-контактный разъем питания

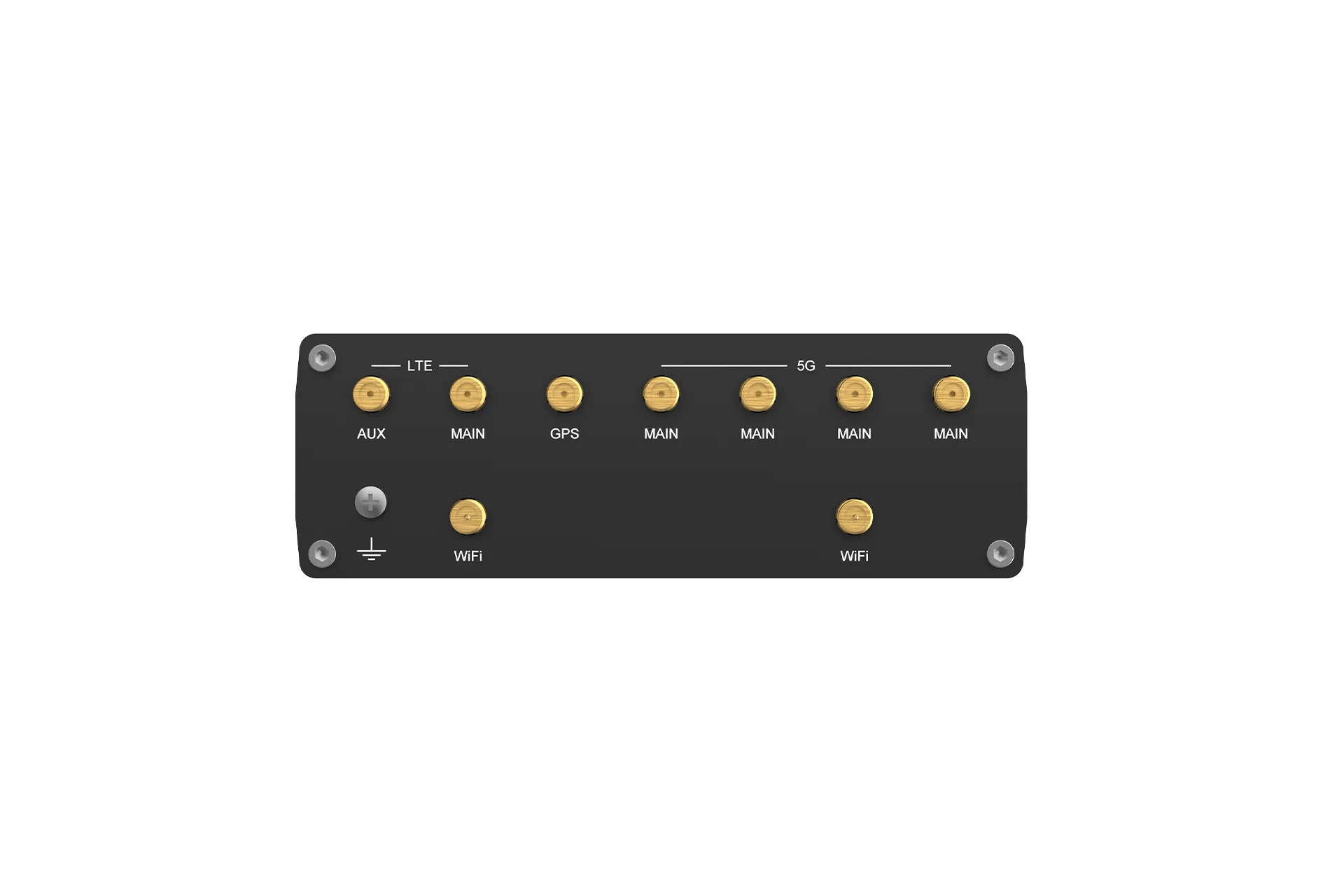

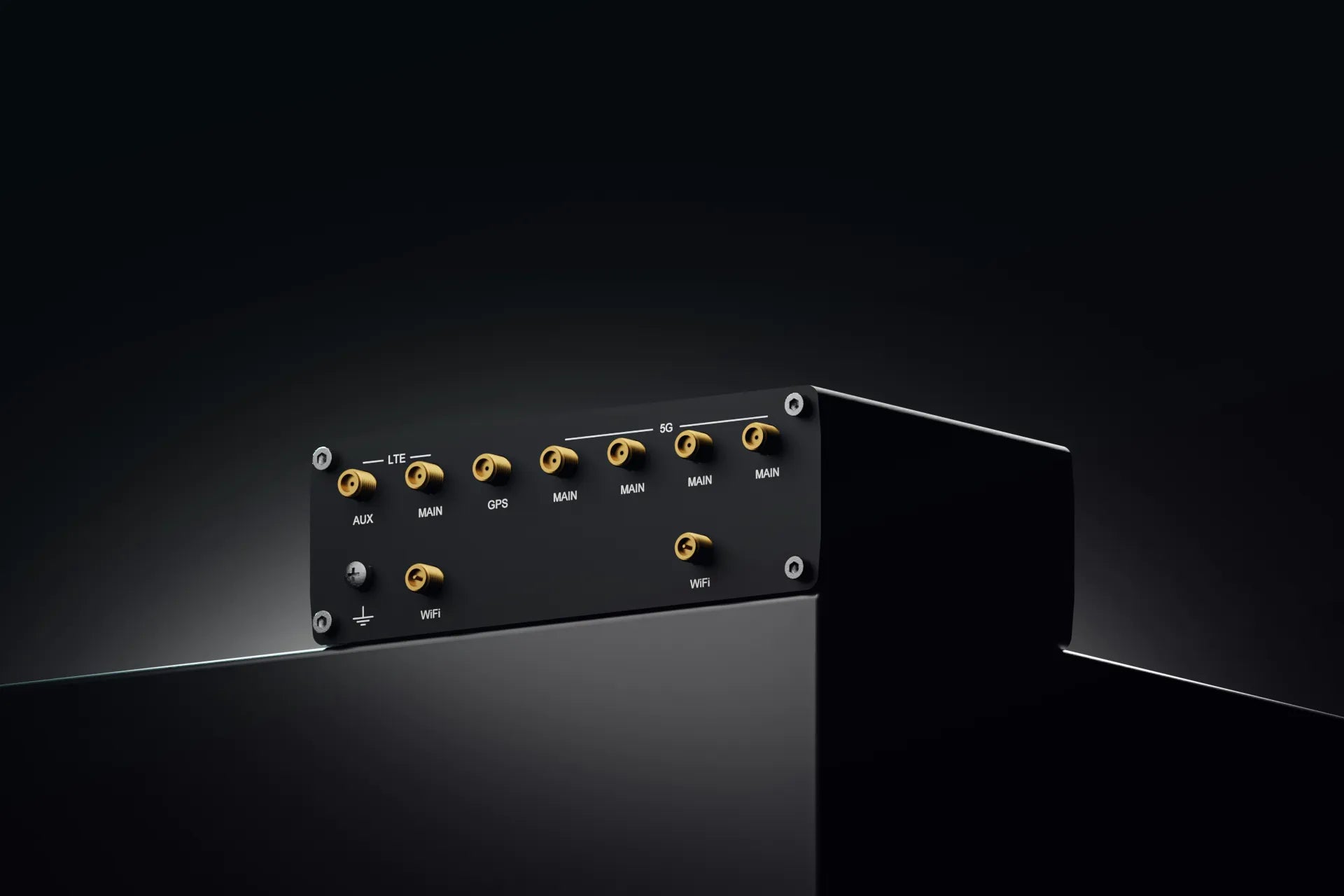

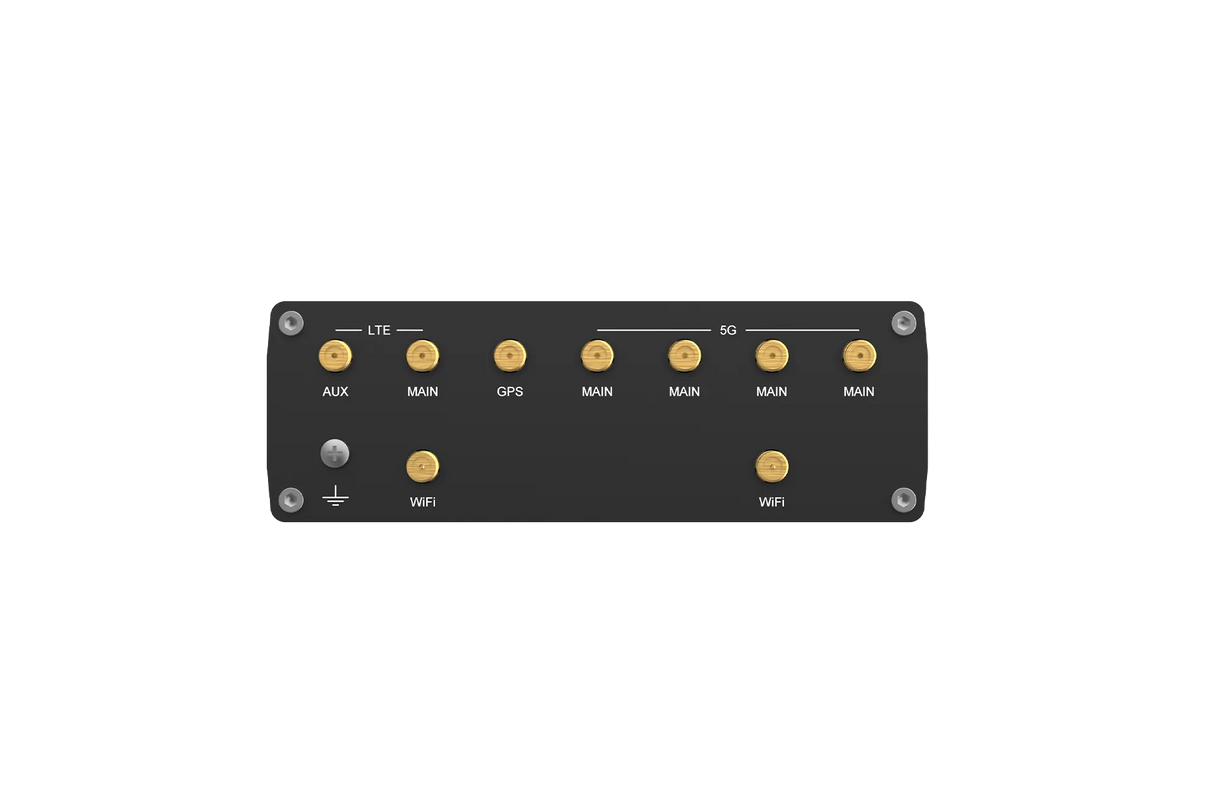

Антенны
6 разъемов SMA для мобильных устройств, 2 разъема RP-SMA для Wi-Fi, 1 разъем SMA для GNNS.

Перезагрузить
Кнопка перезагрузки/сброса до заводских настроек

Другой
1 x Заземляющий винт

Физические характеристики
Материал обсадной трубы
Корпус и панели из анодированного алюминия

Габариты (Ш x В x Г)
132 x 44,2 x 95 мм

Масса
515 г

Варианты крепления
Крепление на DIN-рейку, настенное крепление, плоская поверхность (для всех требуется дополнительный комплект).

Операционная среда
Рабочая температура
от -40°C до 75°C

Рабочая влажность
от 10% до 90% неконденсирующегося

Степень защиты от проникновения влаги и пыли
IP30

Нормативно-правовые и типовые разрешения
Регулирование
CE, UKCA, EAC, EUCRF, WEEE

ДОКУМЕНТЫ

Руководство пользователя (EN)
