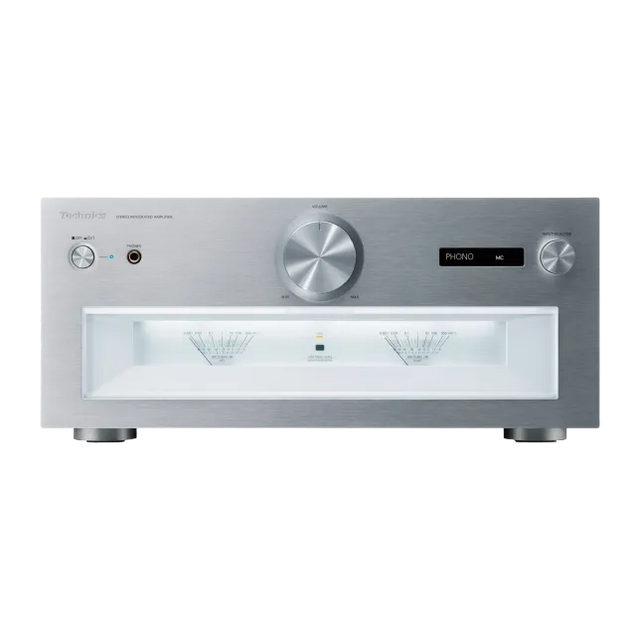

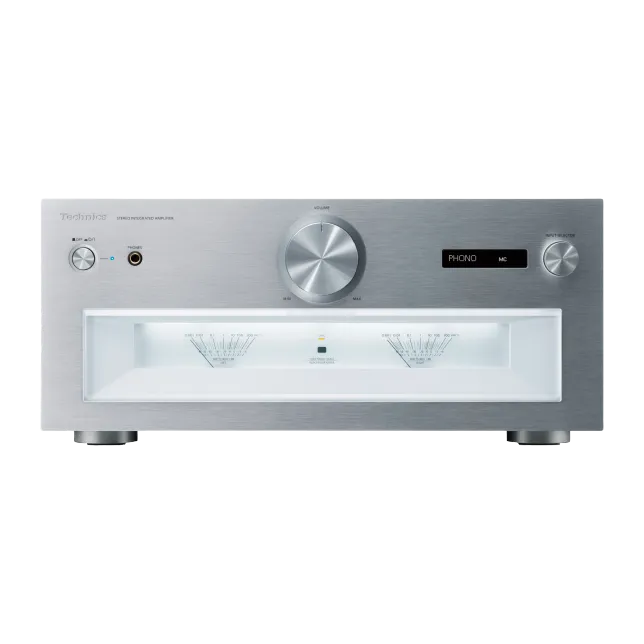

Technics SU-R1000, tinklo garso stiprintuvas

Virpėjimas yra pagrindinė skaitmeninių sistemų iškraipymo priežastis. Jį sukelia netinkamas pagrindinių taktų generatorių, naudojamų skaitmeniniams signalui konvertuot į analoginį, suderinimas. Kad garsas dėl virpėjimo stipriai nenukentėtų, „Technics“ sukūrė virpėjimo slopinimo grandinę, kurią sudaro taktų generatorius, triukšmo formavimo sistemos žemų dažnių diapazone sumažinantis virpėjimą, bei itin tikslus diskretizavimo dažnio keitiklis, nuslopinantis virpėjimą aukšto dažnio diapazone. Idealiu atveju, jis virpėjimą sumažina visame dažnio diapazone. Jis veikia su originalia itin tikslia PWM (impulso pločio moduliavimo) konvertavimo grandine, optimizuodamas triukšmo formavimo greitį, laipsnį ir pakartotinių diskretizavimų skaičių bei PWM gradaciją, kad didelės skyros signalus būtų galima konvertuoti į PWM, nepakenkiant dinaminiam diapazonui. Šios technologijos „Technics“ skaitmeniniams stiprintuvams leidžia išgauti natūralius ir subtilius muzikos niuansus.

Naujai „Technics“ sukurta aktyvaus iškraipymo slopinimo technologija tiksliai aptinka ir pašalina maitinimo išvesties etape atsirandančius iškraipymus, kuriuos sugeneruoja garsiakalbio priešpriešinė elektrovaros jėga ir įtampos kryčiai. „Hi-Fi“ garso rinkoje, kurioje neribotą skaičių garso sistemų galima konfigūruoti sujungiant įvairius gaminius, aukštos klasės garso stiprintuvai turi optimaliai tikti įvairiems garsiakalbiams. Nustatydama skirtumą tarp garsiakalbio gnybto išvesties ir JENO išvesties, aktyvaus iškraipymo slopinimo technologija tiksliai aptinka iškraipymą, o tada pakoreguoja išvesties skaitmeninį signalą, taip pakoreguodama ir tradicinę skaitmeninę stiprinimo sistemą. Taip užtikrinama didelė garsiakalbio varomoji jėga ir akustinė energija, o taip pat išskirtiniai skaitmeninio stiprintuvo privalumai, pavyzdžiui, tikslus garso vaizdas ir išplėstinė garso aplinka, nepriklausomai nuo prijungtų garsiakalbių tipo.

SU-R1000 naudojama maitinimo šaltinio perjungimo sistema, kuri užtikrina stabilų įtampos ir srovės, reikalingos skaitmeniniam stiprinimui, tiekimą.Tradicinėje maitinimo šaltinio perjungimo sistemoje ĮJUNGIMO laikas buvo kontroliuojamas siekiant stabilizuoti įtampą, todėl perjungimo dažnis svyruodavo priklausomai nuo apkrovos. Dėl to atsirasdavo garso kokybei įtakos turintis moduliacijos triukšmas. Pažangus, greitas, tylus maitinimo šaltinis šį triukšmą pašalino perjungimo dažnį užfiksuodama 400 kHz juostoje. Be to, vėliau buvo pristatytas ypač žemo triukšmo reguliatorius. Jis neleidžia neigiamai paveikti reguliavimo dėl fiksuoto perjungimo dažnio ir trukdo triukšmo komponentui patekti į aukštus dažnius. Rezultatas – itin tiksliai reaguojantis maitinimo šaltinis, užtikrinantis geriausius skaitmeninio stiprintuvo veikimo rezultatus.

Kiekvienas SU-R1000 elementas, sudarantis maitinimo šaltinį, buvo kruopščiai ištyrinėtas ir peržiūrėtas, kad būtų užtikrinta geresnė garso kokybė. Be to, skirtingiems grandinių blokams panaudoti atskiri maitinimo šaltinių blokai, kad garso kokybė būtų dar geresnė. SU-R1000 yra integruojamas stiprintuvas, todėl vidinės jo grandinės yra sudarytos iš pirminio stiprinimo bei galios stiprinimo dalių analoginių ir skaitmeninių grandinių bloke. Analoginius signalus apdorojanti fono vienodintuvo dalis yra itin jautri maitinimo šaltinio linijos skleidžiamo triukšmo poveikiui. Analoginėms ir skaitmeninėms grandinėms pirminio stiprinimo etape SU-R1000 naudoja atskirus maitinimo šaltinio blokus. Dešiniajam ir kairiajam kanalams galios stiprinimo etape, kuriame reikia didesnės elektrinės galios, taip pat naudojami atskiri maitinimo šaltinio blokai. Naudojant keturis atskirus maitinimo šaltinio blokus SU-R1000 apsisaugo nuo maitinimo linijos sukeliamų trukdžių tarp grandinių blokų, užtikrina aukštą signalo ir triukšmo santykį bei išskirtinį atskyrimą.

PHONO įvesties ir analoginės įvesties dalyse yra atskira grandinė. „Technics“ sugalvojo idealų, simetrišką grandinės išdėstymą bei kruopščiai sureguliavimo. Naujosios grandinės apsaugo nuo trukdžių tarp dešiniojo ir kairiojo kanalų bei juos puikiai atskiria. Be to, PHONO įvesties dalyje ir XLR įvesties dalyje užtikrinama visiškai subalansuota transmisija, kad itin grynas signalas būtų perduodamas sugeneruojant kuo mažesnį triukšmą. Skaitmeninės įvesties dalyje esančioje USB įvesties grandinėje yra aukštos kokybės „Ruby Mica“ kondensatorius bei galios kondicionierius su nemagnetiniais anglinės plėvelės rezistoriais, skirtais blokuoti elektrinį triukšmą, pvz., iš kompiuterio, bei sumažinti išorinio triukšmo poveikį. A/D keitiklyje yra didelio efektyvumo lustas, kurį „Asahi Kasei Microdevices“ (AKM) pagamino didelio tikslumo A/D konversijai. Taigi, SU-R1000 iš bet kokių analoginių ar skaitmeninių įvesties šaltinių atkuria išskirtinės kokybės garsą.

Kad sumažėtų gaubto vibracija, kuri yra ir triukšmo šaltinis, padidinta bloko standumas. Vidiniame bloke yra atskirta dvigubo dugno konstrukcija. Ant viršutinio dugno yra galios stiprinimo dalis, kurią sudaro stiprinimo grandinė ir jos maitinimo šaltinio grandinė. Ant apatinio dugno yra pirminio stiprinimo dalis, kurią sudaro analoginės įvesties dalis, įskaitant fono vienodintuvą, skaitmeninės įvesties dalis, o taip pat šioms grandinėms skirtos maitinimo šaltinio grandinės. Plieninėmis apsauginėmis plokštėmis vienas nuo kito yra atskirti ne tik viršutinis ir apatinis dugnai, bet ir atskiri grandinių blokai. Šios plieninės apsauginės plokštės taip pat tarnauja kaip sutvirtinančios viso bloko plokštės. Išorėje priekinio skydelio storis siekia 10 mm, o šoniniai skydeliai ir viršutinis skydelis yra pagaminti iš 6 mm storio „Alumite“ apdorotų aliuminio plokščių. Jos pagerino standumą ir atsparumą vibracijai. Bloko izoliatoriai yra pagaminti iš ketaus bei pasižymi puikiomis signalo slopinimo savybėmis. Trumpai tariant, visos minėtos dalys ir medžiagos pagerina vidinių signalų kokybę bei pašalina išorinių vibracijų poveikį.

Įvesties ir išvesties gnybtai pagaminti iš kruopščiai atrinktų aukštos kokybės dalių - Garsiakalbio gnybtai sukurti taip, kad būtų galima prijungti labai didelio skersmens garsiakablio laidus - Y formos ąselės gnybtai užtikrina patikimą laido prijungimą - „Neutrik“ pagaminti analoginės balansavimo įvesties gnybtai ir PHONO XLR įvesties gnybtai (specialiai skirti MC) - Analoginės įvesties gnybtai su auksu dengtomis, apdirbtomis žalvarinėmis dalimis

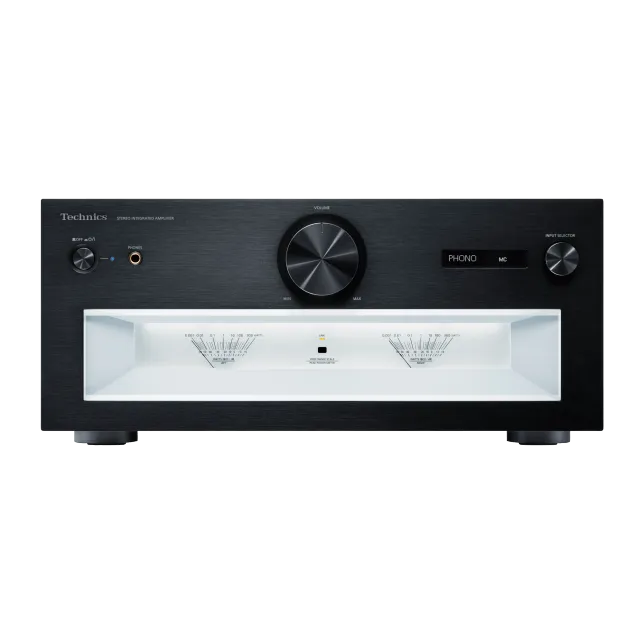

„Technics“ išgrynintas dizainas - Patrauklus priekinis skydelis puoštas aukštos kokybės plona apdaila bei ikoniškuoju, dideliu dvigubos rodyklės matuokliu - Garsumo ratukas ir rinkiklio rankenėlė pagamintos iš kieto aliuminio blokų ir išduobtos

Išmanusis SU-R1000 sumontuotas fono vienodintuvas taiko garso kokybės gerinimo technologiją, skirtą DPS, kurią „Technics“ pritaikė sukurdama LAPC ir taip leisdama išgauti aukštą garso kokybę, kurios nepavyksta išgauti su analoginiais fono vienodintuvais. Šią technologiją sudaro trys dalys: 1. tiksli vienodintuvo kreivė; 2. trukdžių slopintuvas; 3. atsako optimizatorius. Šias funkcijas pagal naudotojo norą galima ĮJUNGTI arba IŠJUNGTI.
